Elektrischer Anschluss
30
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→  26).
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten (→  26).
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.2.1 Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
A
1

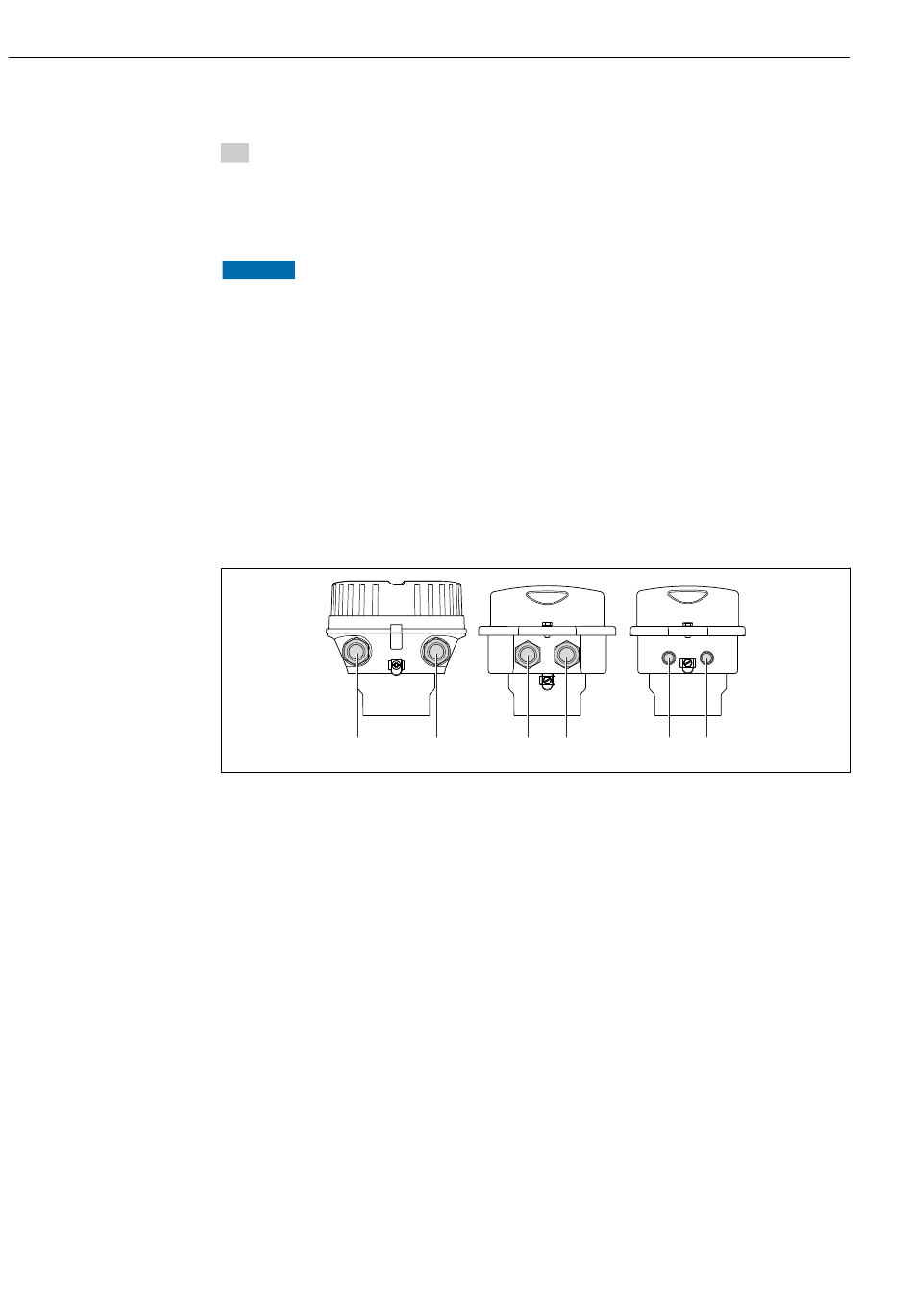

 9 Gehäuseausführungen und Anschlussvarianten
A Gehäuseausführung: Kompakt, beschichtet Alu
B Gehäuseausführung: Kompakt hygienisch, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
C Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
Proline Promag H 100 Modbus RS485
B
2 1 2
C
3 4
