Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut
werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei

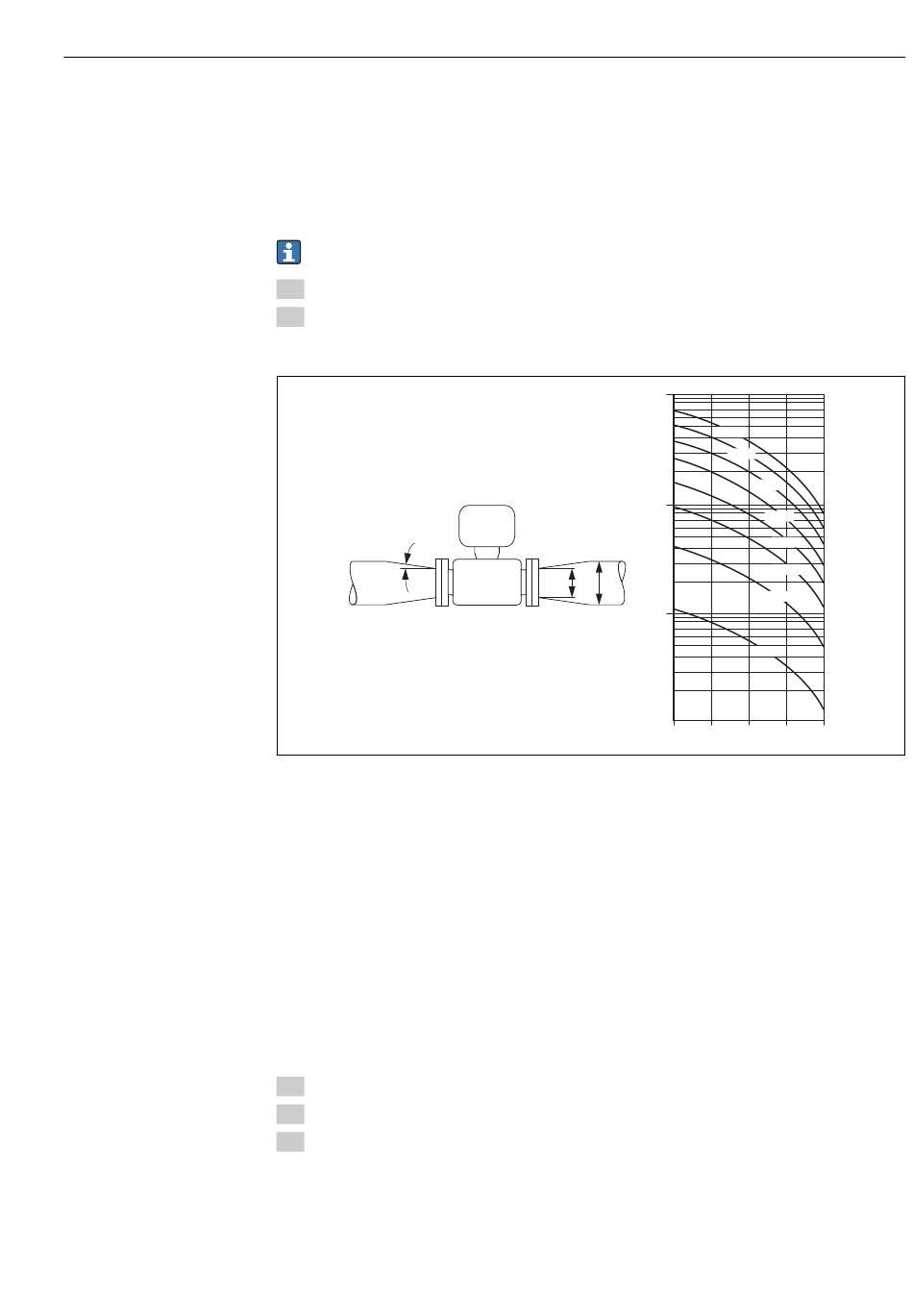

sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm
dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein-
schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
[mbar] 100
8 m/s
7 m/s
10
d
D
1
0.5 0.6
d / D
Montage
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
A0016359
21
