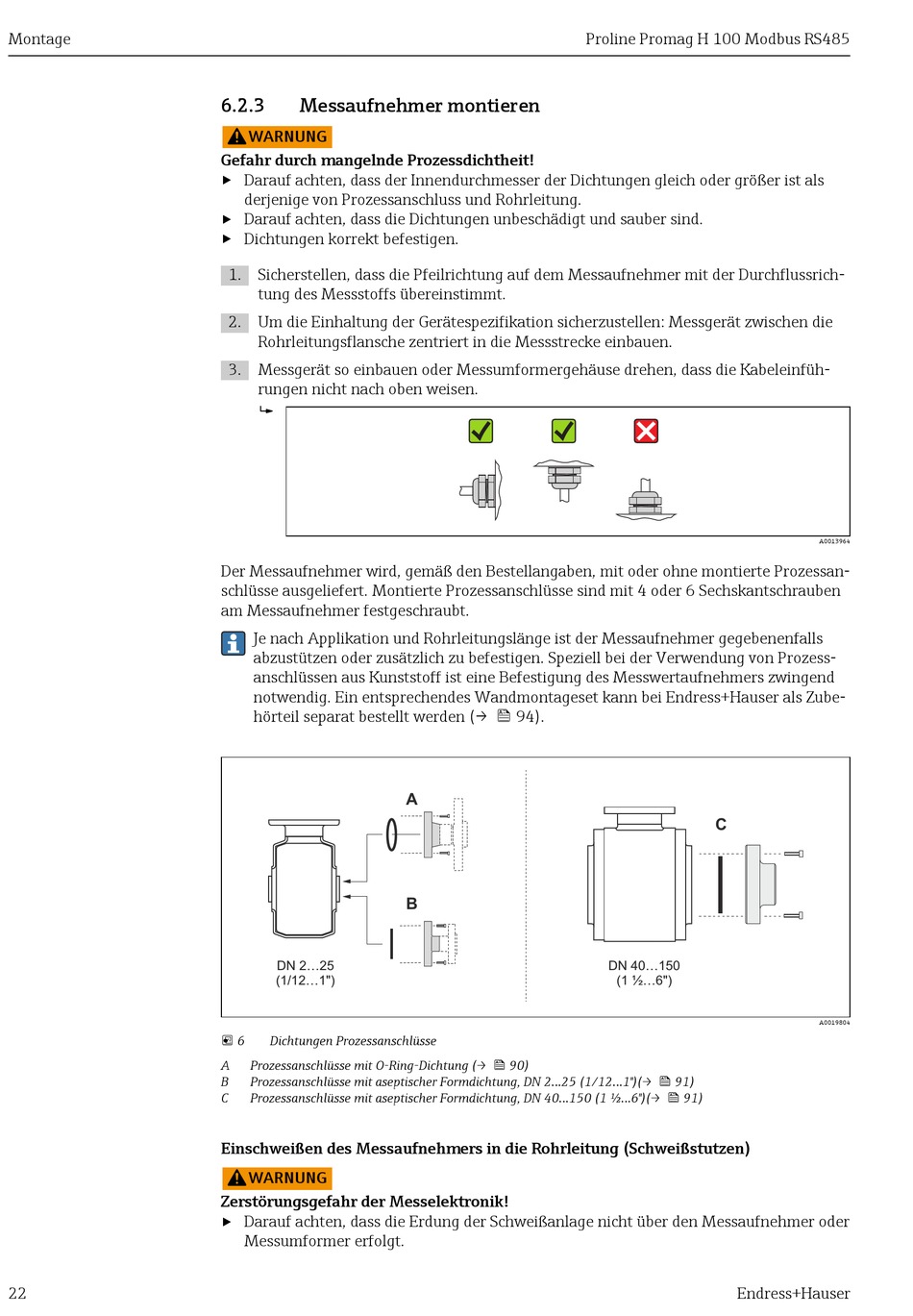

6.2.3
Messaufnehmer montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.
Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessan-
schlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben
am Messaufnehmer festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls
abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozess-
anschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend
notwendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zube-
hörteil separat bestellt werden (→ 94).
DN 2...25
(1/12...1 ) "
6
Dichtungen Prozessanschlüsse
A
Prozessanschlüsse mit O-Ring-Dichtung (→ 90)
B
Prozessanschlüsse mit aseptischer Formdichtung, DN 2...25 (1/12...1")(→ 91)
C
Prozessanschlüsse mit aseptischer Formdichtung, DN 40...150 (1 ½...6")(→ 91)
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
WARNUNG
Zerstörungsgefahr der Messelektronik!
‣
Darauf achten, dass die Erdung der Schweißanlage nicht über den Messaufnehmer oder
Messumformer erfolgt.
A
B
Proline Promag H 100 Modbus RS485
C
DN 40...150
(
1 ½
...6 )
"
