TECHNISCHE DATEN
8
Prozessanschlüsse Oben axial - Unten seitlich

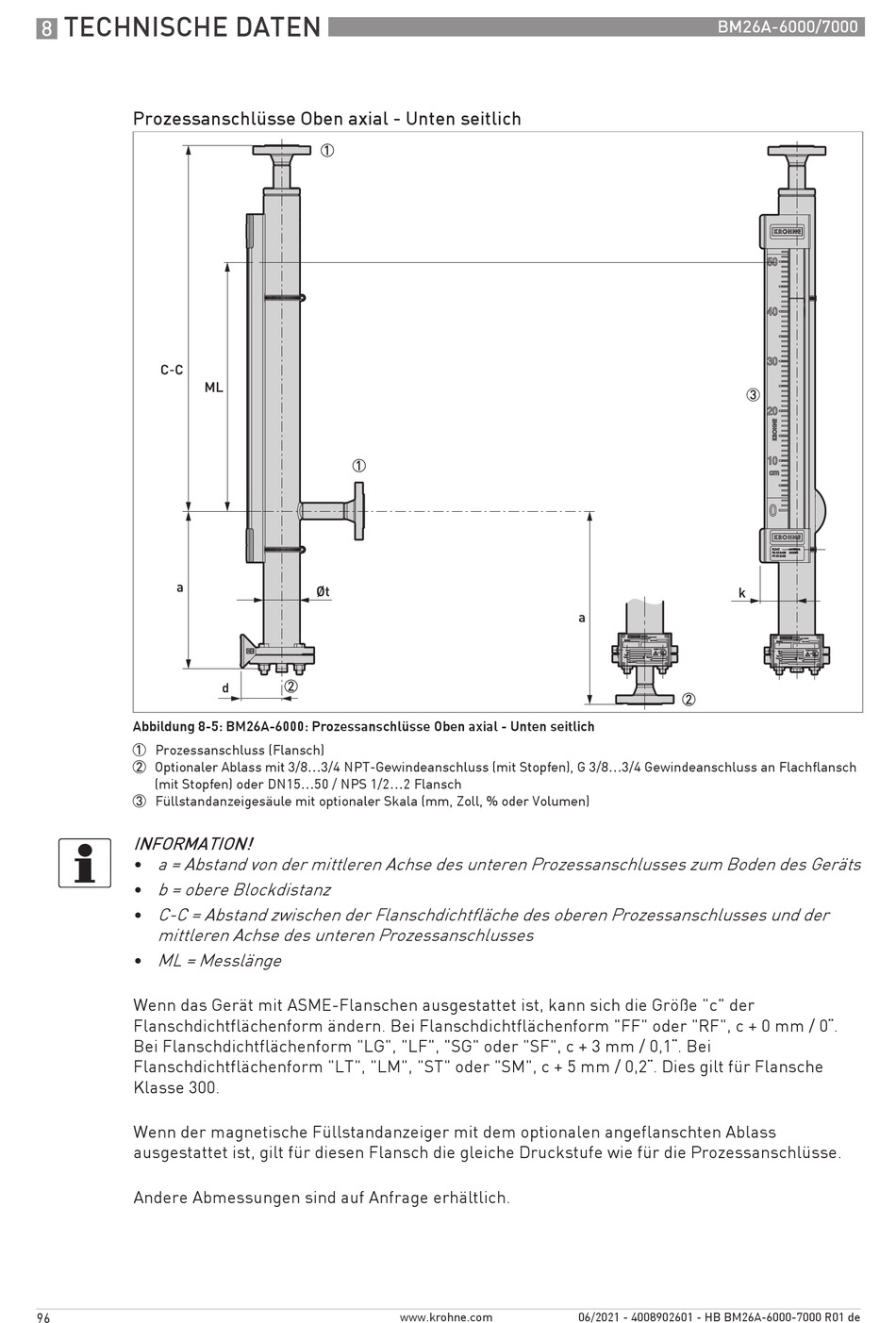

Abbildung 8-5: BM26A-6000: Prozessanschlüsse Oben axial - Unten seitlich
1 Prozessanschluss (Flansch)
2 Optionaler Ablass mit 3/8...3/4 NPT-Gewindeanschluss (mit Stopfen), G 3/8...3/4 Gewindeanschluss an Flachflansch
(mit Stopfen) oder DN15...50 / NPS 1/2...2 Flansch
3 Füllstandanzeigesäule mit optionaler Skala (mm, Zoll, % oder Volumen)
INFORMATION!
a = Abstand von der mittleren Achse des unteren Prozessanschlusses zum Boden des Geräts
•
b = obere Blockdistanz
•
C-C = Abstand zwischen der Flanschdichtfläche des oberen Prozessanschlusses und der
•
mittleren Achse des unteren Prozessanschlusses
ML = Messlänge
•
Wenn das Gerät mit ASME-Flanschen ausgestattet ist, kann sich die Größe "c" der
Flanschdichtflächenform ändern. Bei Flanschdichtflächenform "FF" oder "RF", c + 0 mm / 0¨.
Bei Flanschdichtflächenform "LG", "LF", "SG" oder "SF", c + 3 mm / 0,1¨. Bei
Flanschdichtflächenform "LT", "LM", "ST" oder "SM", c + 5 mm / 0,2¨. Dies gilt für Flansche
Klasse 300.
Wenn der magnetische Füllstandanzeiger mit dem optionalen angeflanschten Ablass
ausgestattet ist, gilt für diesen Flansch die gleiche Druckstufe wie für die Prozessanschlüsse.
Andere Abmessungen sind auf Anfrage erhältlich.
