BM26A-6000/7000
Flüssigkeits-
dichte [kg/m³]
a
740...800 630
800...1200 460

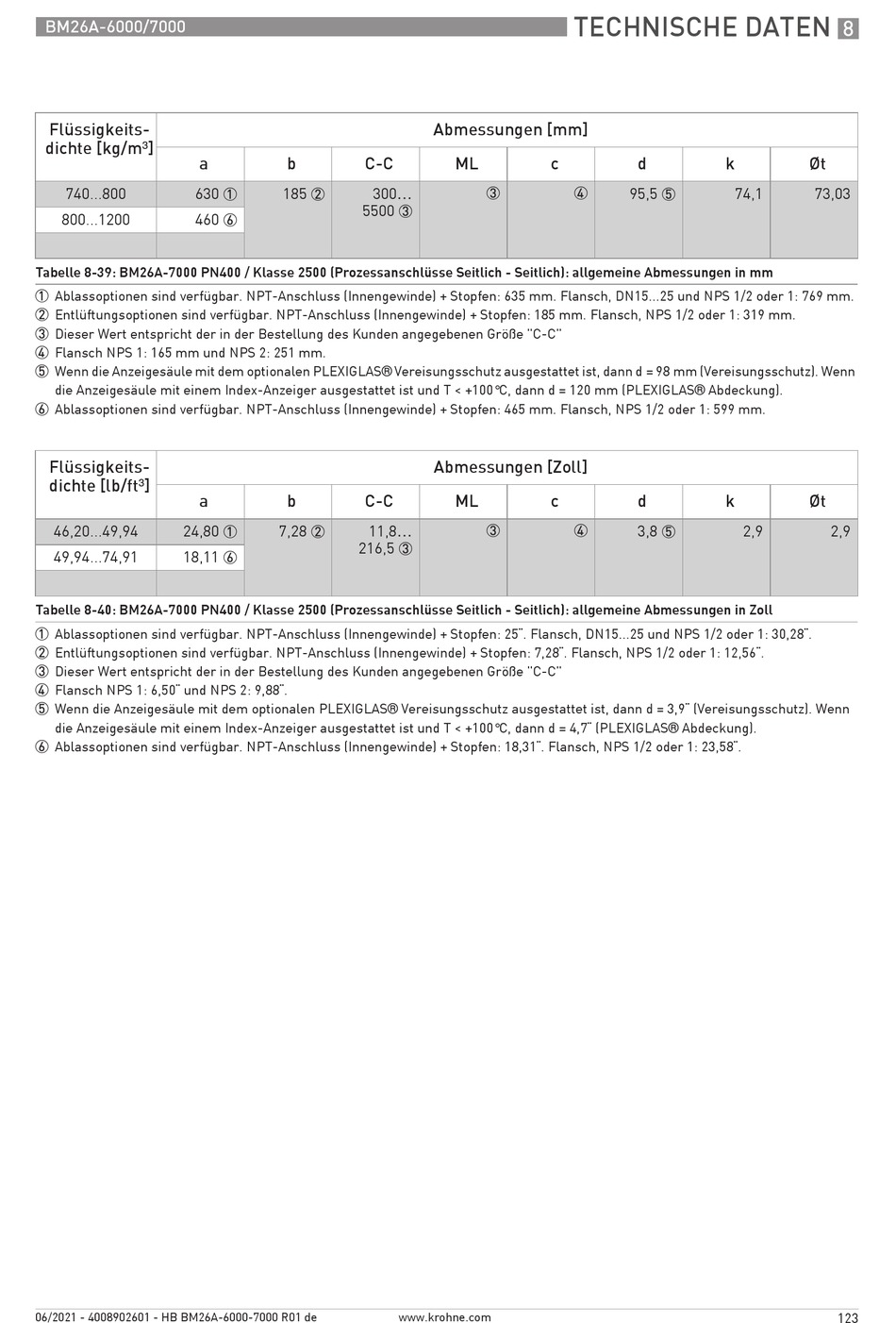

Tabelle 8-39: BM26A-7000 PN400 / Klasse 2500 (Prozessanschlüsse Seitlich - Seitlich): allgemeine Abmessungen in mm
1 Ablassoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 635 mm. Flansch, DN15...25 und NPS 1/2 oder 1: 769 mm.
2 Entlüftungsoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 185 mm. Flansch, NPS 1/2 oder 1: 319 mm.
3 Dieser Wert entspricht der in der Bestellung des Kunden angegebenen Größe "C-C"
4 Flansch NPS 1: 165 mm und NPS 2: 251 mm.
5 Wenn die Anzeigesäule mit dem optionalen PLEXIGLAS® Vereisungsschutz ausgestattet ist, dann d = 98 mm (Vereisungsschutz). Wenn
die Anzeigesäule mit einem Index-Anzeiger ausgestattet ist und T < +100°C, dann d = 120 mm (PLEXIGLAS® Abdeckung).
6 Ablassoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 465 mm. Flansch, NPS 1/2 oder 1: 599 mm.
Flüssigkeits-
dichte [lb/ft³]
a
46,20...49,94 24,80
49,94...74,91 18,11
Tabelle 8-40: BM26A-7000 PN400 / Klasse 2500 (Prozessanschlüsse Seitlich - Seitlich): allgemeine Abmessungen in Zoll
1 Ablassoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 25¨. Flansch, DN15...25 und NPS 1/2 oder 1: 30,28¨.
2 Entlüftungsoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 7,28¨. Flansch, NPS 1/2 oder 1: 12,56¨.
3 Dieser Wert entspricht der in der Bestellung des Kunden angegebenen Größe "C-C"
4 Flansch NPS 1: 6,50¨ und NPS 2: 9,88¨.
5 Wenn die Anzeigesäule mit dem optionalen PLEXIGLAS® Vereisungsschutz ausgestattet ist, dann d = 3,9¨ (Vereisungsschutz). Wenn
die Anzeigesäule mit einem Index-Anzeiger ausgestattet ist und T < +100°C, dann d = 4,7¨ (PLEXIGLAS® Abdeckung).
6 Ablassoptionen sind verfügbar. NPT-Anschluss (Innengewinde) + Stopfen: 18,31¨. Flansch, NPS 1/2 oder 1: 23,58¨.
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
b C-C
185 300...
1 2
5500
6
b C-C
7,28 11,8...
1 2
216,5
6
Abmessungen [mm]
ML c
3
3
Abmessungen [Zoll]
ML c
3
3
www.krohne.com
TECHNISCHE DATEN
d k
95,5 74,1
4
5
d k
3,8 2,9
4
5
8
Øt
73,03
Øt
2,9
