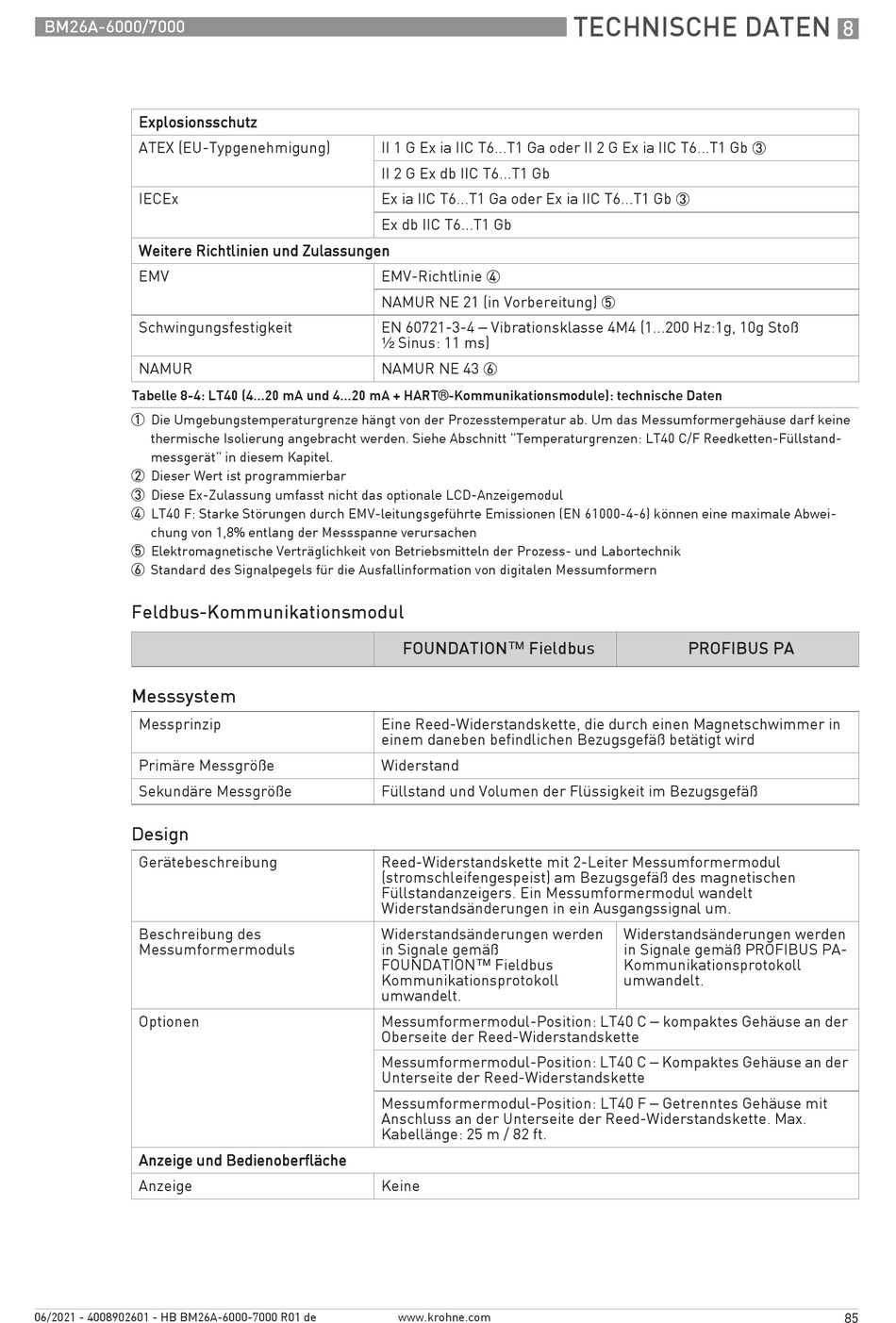

KROHNE BM26A-6000 Handbuch Seite 85

BM26A-6000/7000
Explosionsschutz Explosionsschutz
Explosionsschutz Explosionsschutz
ATEX (EU-Typgenehmigung)
IECEx
Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen
EMV
Schwingungsfestigkeit
NAMUR
Tabelle 8-4: LT40 (4...20 mA und 4...20 mA + HART®-Kommunikationsmodule): technische Daten
1 Die Umgebungstemperaturgrenze hängt von der Prozesstemperatur ab. Um das Messumformergehäuse darf keine
thermische Isolierung angebracht werden. Siehe Abschnitt "Temperaturgrenzen: LT40 C/F Reedketten-Füllstand-
messgerät" in diesem Kapitel.
2 Dieser Wert ist programmierbar
3 Diese Ex-Zulassung umfasst nicht das optionale LCD-Anzeigemodul
4 LT40 F: Starke Störungen durch EMV-leitungsgeführte Emissionen (EN 61000-4-6) können eine maximale Abwei-
chung von 1,8% entlang der Messspanne verursachen
5 Elektromagnetische Verträglichkeit von Betriebsmitteln der Prozess- und Labortechnik
6 Standard des Signalpegels für die Ausfallinformation von digitalen Messumformern
Feldbus-Kommunikationsmodul
Messsystem
Messprinzip
Primäre Messgröße
Sekundäre Messgröße
Design
Gerätebeschreibung
Beschreibung des
Messumformermoduls
Optionen
Anzeige und Bedienoberfläche Anzeige und Bedienoberfläche Anzeige und Bedienoberfläche Anzeige und Bedienoberfläche
Anzeige
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
II 1 G Ex ia IIC T6...T1 Ga oder II 2 G Ex ia IIC T6...T1 Gb
II 2 G Ex db IIC T6...T1 Gb
Ex ia IIC T6...T1 Ga oder Ex ia IIC T6...T1 Gb
Ex db IIC T6...T1 Gb
EMV-Richtlinie
4
NAMUR NE 21 (in Vorbereitung)
EN 60721-3-4 – Vibrationsklasse 4M4 (1...200 Hz:1g, 10g Stoß
½ Sinus: 11 ms)
NAMUR NE 43
6
FOUNDATION™ Fieldbus
Eine Reed-Widerstandskette, die durch einen Magnetschwimmer in
einem daneben befindlichen Bezugsgefäß betätigt wird
Widerstand
Füllstand und Volumen der Flüssigkeit im Bezugsgefäß
Reed-Widerstandskette mit 2-Leiter Messumformermodul
(stromschleifengespeist) am Bezugsgefäß des magnetischen
Füllstandanzeigers. Ein Messumformermodul wandelt
Widerstandsänderungen in ein Ausgangssignal um.
Widerstandsänderungen werden
in Signale gemäß
FOUNDATION™ Fieldbus
Kommunikationsprotokoll
umwandelt.
Messumformermodul-Position: LT40 C – kompaktes Gehäuse an der
Oberseite der Reed-Widerstandskette
Messumformermodul-Position: LT40 C – Kompaktes Gehäuse an der
Unterseite der Reed-Widerstandskette
Messumformermodul-Position: LT40 F – Getrenntes Gehäuse mit
Anschluss an der Unterseite der Reed-Widerstandskette. Max.
Kabellänge: 25 m / 82 ft.
Keine
www.krohne.com
TECHNISCHE DATEN
3
5
PROFIBUS PA
Widerstandsänderungen werden
in Signale gemäß PROFIBUS PA-
Kommunikationsprotokoll
umwandelt.
8
3
85
