TECHNISCHE DATEN
8
8.3.3 BM26A-7000 / PN100 – Klasse 600
Prozessanschlüsse Seitlich - Seitlich

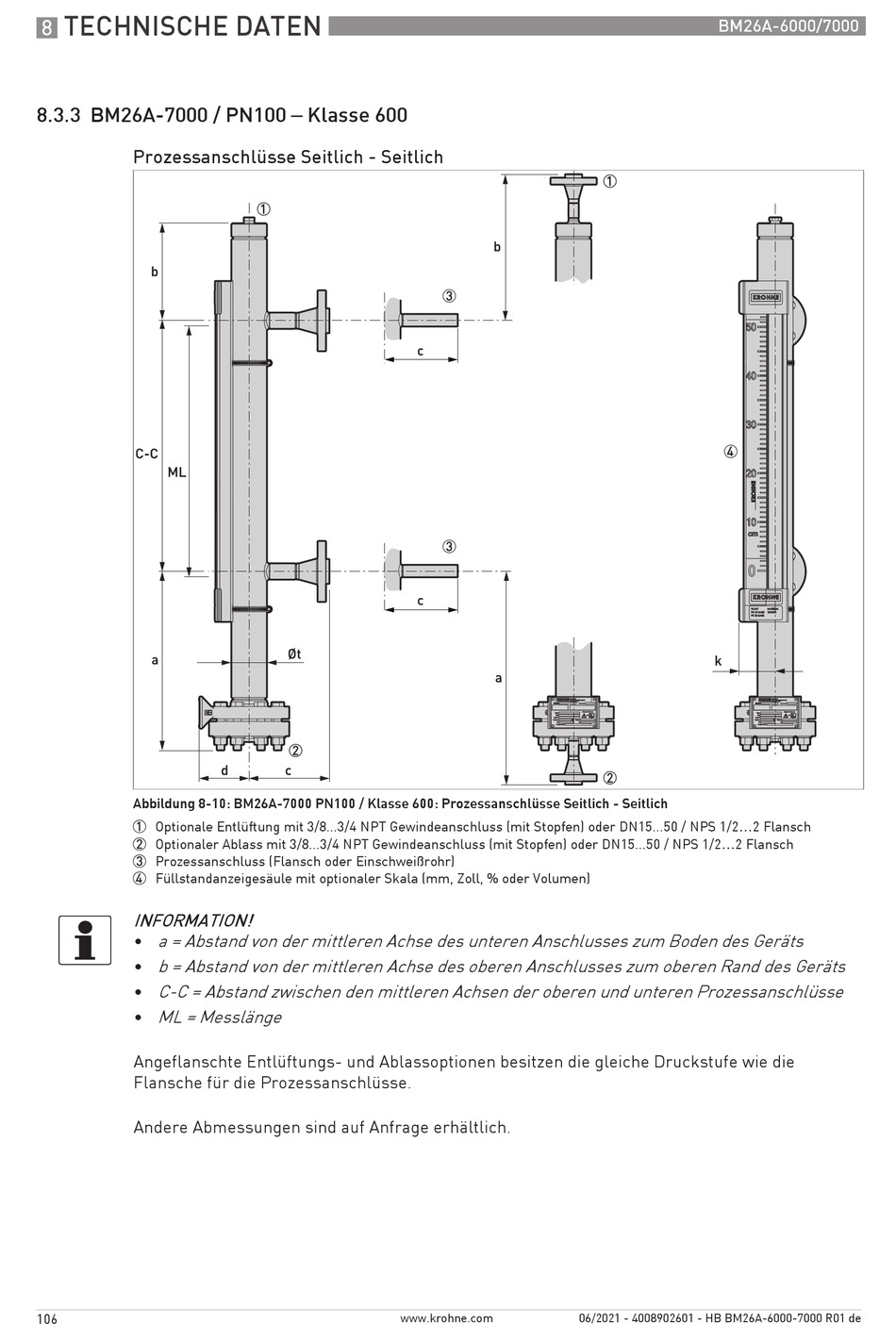

Abbildung 8-10: BM26A-7000 PN100 / Klasse 600: Prozessanschlüsse Seitlich - Seitlich
1 Optionale Entlüftung mit 3/8...3/4 NPT Gewindeanschluss (mit Stopfen) oder DN15...50 / NPS 1/2...2 Flansch
2 Optionaler Ablass mit 3/8...3/4 NPT Gewindeanschluss (mit Stopfen) oder DN15...50 / NPS 1/2...2 Flansch
3 Prozessanschluss (Flansch oder Einschweißrohr)
4 Füllstandanzeigesäule mit optionaler Skala (mm, Zoll, % oder Volumen)
INFORMATION!
a = Abstand von der mittleren Achse des unteren Anschlusses zum Boden des Geräts
•
b = Abstand von der mittleren Achse des oberen Anschlusses zum oberen Rand des Geräts
•
C-C = Abstand zwischen den mittleren Achsen der oberen und unteren Prozessanschlüsse
•
ML = Messlänge
•
Angeflanschte Entlüftungs- und Ablassoptionen besitzen die gleiche Druckstufe wie die
Flansche für die Prozessanschlüsse.
Andere Abmessungen sind auf Anfrage erhältlich.
