BM26A-6000/7000
Spannungsversorgung
Grenzwertschalter
Reedketten-
Füllstandmessgerät
Eingang und Ausgang
Parameter
Ausgangssignal
Zulassungen und Zertifizierung
CE
Explosionsschutz Explosionsschutz Explosionsschutz Explosionsschutz
ATEX
IECEx
Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen
Druck
Schwingungsfestigkeit
Konstruktionsnorm

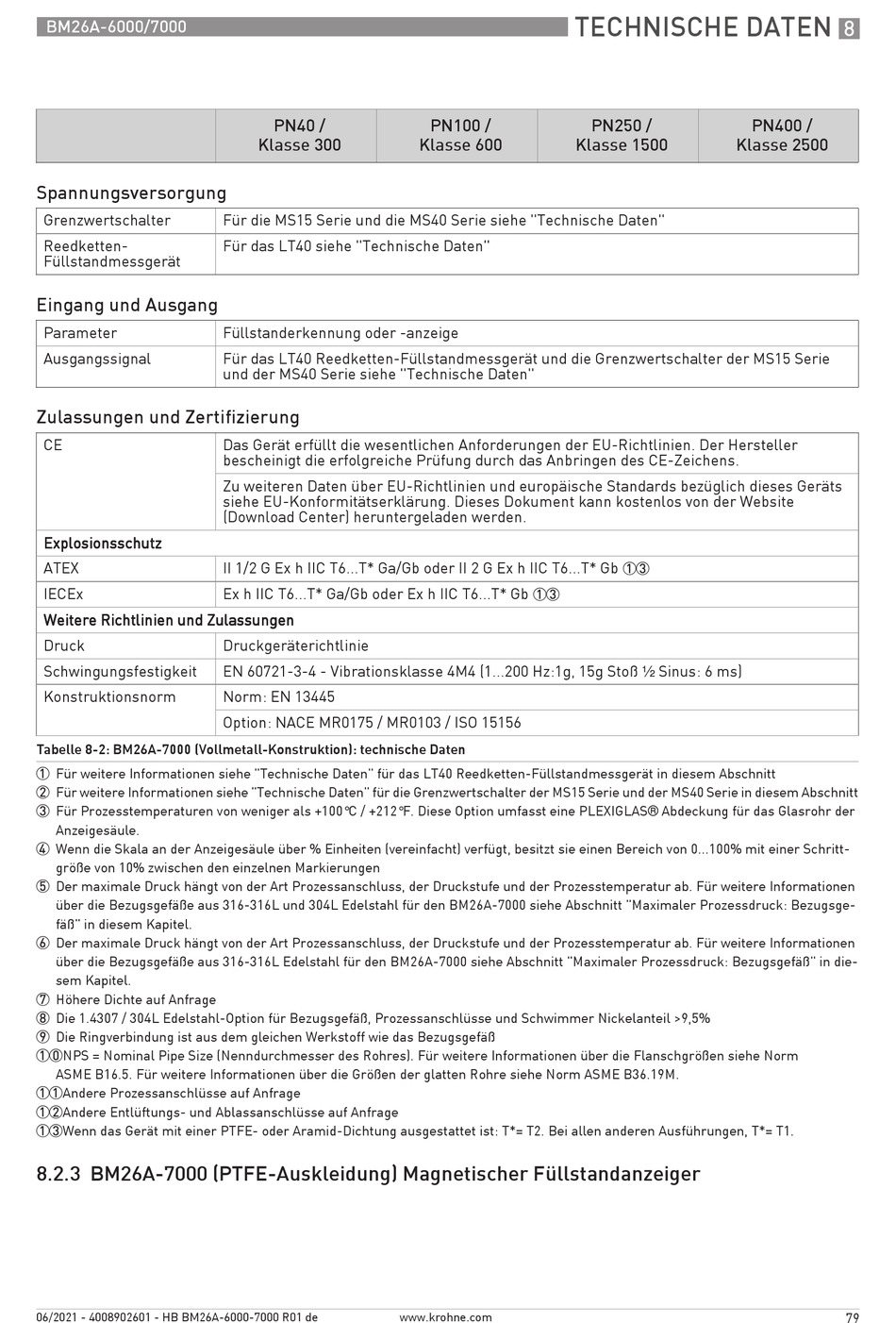

Tabelle 8-2: BM26A-7000 (Vollmetall-Konstruktion): technische Daten
1 Für weitere Informationen siehe "Technische Daten" für das LT40 Reedketten-Füllstandmessgerät in diesem Abschnitt
2 Für weitere Informationen siehe "Technische Daten" für die Grenzwertschalter der MS15 Serie und der MS40 Serie in diesem Abschnitt
3 Für Prozesstemperaturen von weniger als +100°C / +212°F. Diese Option umfasst eine PLEXIGLAS® Abdeckung für das Glasrohr der
Anzeigesäule.
4 Wenn die Skala an der Anzeigesäule über % Einheiten (vereinfacht) verfügt, besitzt sie einen Bereich von 0...100% mit einer Schritt-
größe von 10% zwischen den einzelnen Markierungen
5 Der maximale Druck hängt von der Art Prozessanschluss, der Druckstufe und der Prozesstemperatur ab. Für weitere Informationen
über die Bezugsgefäße aus 316-316L und 304L Edelstahl für den BM26A-7000 siehe Abschnitt "Maximaler Prozessdruck: Bezugsge-
fäß" in diesem Kapitel.
6 Der maximale Druck hängt von der Art Prozessanschluss, der Druckstufe und der Prozesstemperatur ab. Für weitere Informationen
über die Bezugsgefäße aus 316-316L Edelstahl für den BM26A-7000 siehe Abschnitt "Maximaler Prozessdruck: Bezugsgefäß" in die-
sem Kapitel.
7 Höhere Dichte auf Anfrage
8 Die 1.4307 / 304L Edelstahl-Option für Bezugsgefäß, Prozessanschlüsse und Schwimmer Nickelanteil >9,5%
9 Die Ringverbindung ist aus dem gleichen Werkstoff wie das Bezugsgefäß
10NPS = Nominal Pipe Size (Nenndurchmesser des Rohres). Für weitere Informationen über die Flanschgrößen siehe Norm
ASME B16.5. Für weitere Informationen über die Größen der glatten Rohre siehe Norm ASME B36.19M.
11Andere Prozessanschlüsse auf Anfrage
12Andere Entlüftungs- und Ablassanschlüsse auf Anfrage
13Wenn das Gerät mit einer PTFE- oder Aramid-Dichtung ausgestattet ist: T*= T2. Bei allen anderen Ausführungen, T*= T1.
8.2.3 BM26A-7000 (PTFE-Auskleidung) Magnetischer Füllstandanzeiger
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
PN40 /
Klasse 300
Für die MS15 Serie und die MS40 Serie siehe "Technische Daten"
Für das LT40 siehe "Technische Daten"
Füllstanderkennung oder -anzeige
Für das LT40 Reedketten-Füllstandmessgerät und die Grenzwertschalter der MS15 Serie
und der MS40 Serie siehe "Technische Daten"
Das Gerät erfüllt die wesentlichen Anforderungen der EU-Richtlinien. Der Hersteller
bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-Zeichens.
Zu weiteren Daten über EU-Richtlinien und europäische Standards bezüglich dieses Geräts
siehe EU-Konformitätserklärung. Dieses Dokument kann kostenlos von der Website
(Download Center) heruntergeladen werden.
II 1/2 G Ex h IIC T6...T* Ga/Gb oder II 2 G Ex h IIC T6...T* Gb
Ex h IIC T6...T* Ga/Gb oder Ex h IIC T6...T* Gb
Druckgeräterichtlinie
EN 60721-3-4 - Vibrationsklasse 4M4 (1...200 Hz:1g, 15g Stoß ½ Sinus: 6 ms)
Norm: EN 13445
Option: NACE MR0175 / MR0103 / ISO 15156
PN100 /
Klasse 600
13
www.krohne.com
TECHNISCHE DATEN
PN250 /
Klasse 1500 Klasse 2500
13
8
PN400 /
79
