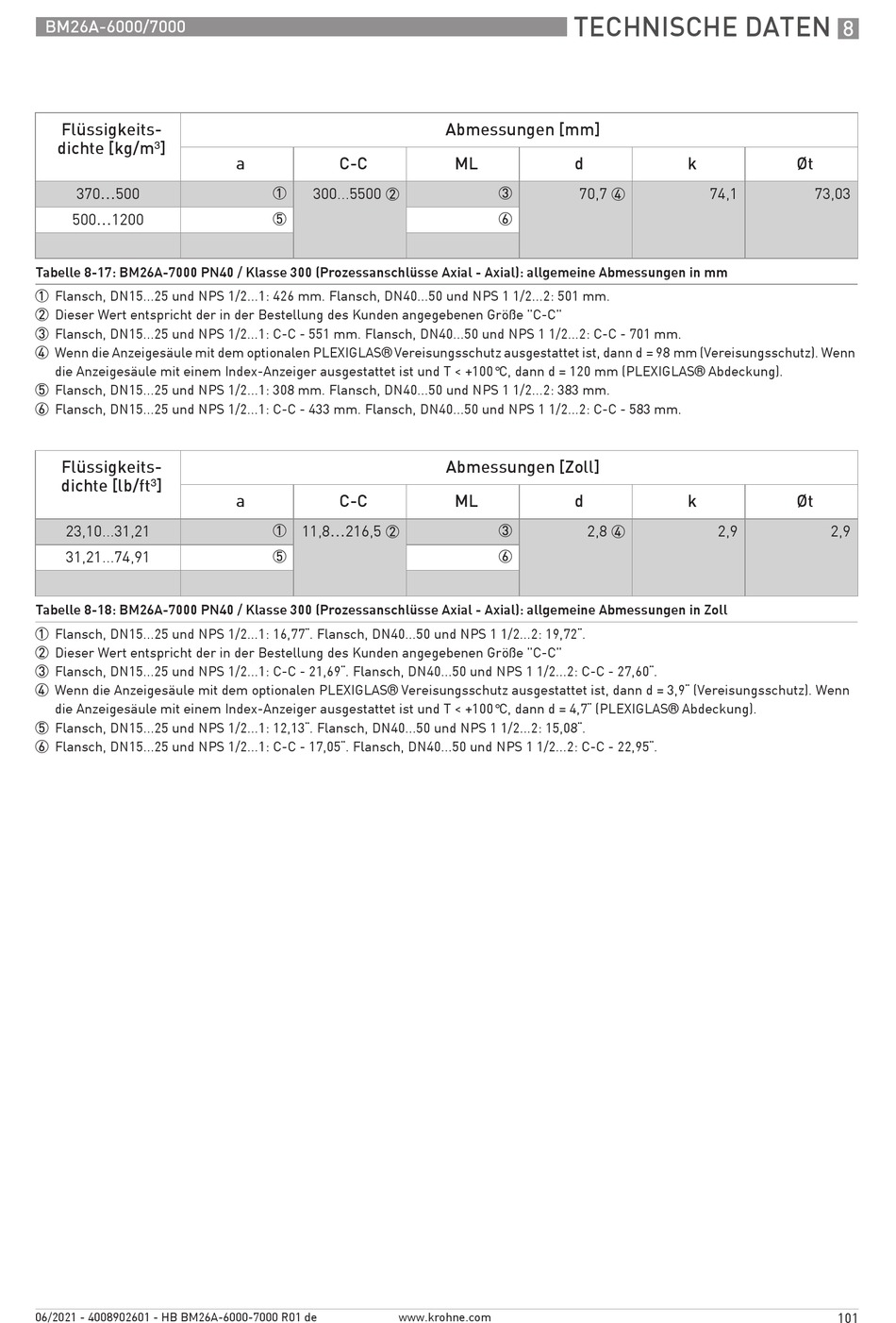

BM26A-6000/7000
Flüssigkeits-
dichte [kg/m³]
370...500
500...1200
Tabelle 8-17: BM26A-7000 PN40 / Klasse 300 (Prozessanschlüsse Axial - Axial): allgemeine Abmessungen in mm
1 Flansch, DN15...25 und NPS 1/2...1: 426 mm. Flansch, DN40...50 und NPS 1 1/2...2: 501 mm.
2 Dieser Wert entspricht der in der Bestellung des Kunden angegebenen Größe "C-C"
3 Flansch, DN15...25 und NPS 1/2...1: C-C - 551 mm. Flansch, DN40...50 und NPS 1 1/2...2: C-C - 701 mm.
4 Wenn die Anzeigesäule mit dem optionalen PLEXIGLAS® Vereisungsschutz ausgestattet ist, dann d = 98 mm (Vereisungsschutz). Wenn
die Anzeigesäule mit einem Index-Anzeiger ausgestattet ist und T < +100°C, dann d = 120 mm (PLEXIGLAS® Abdeckung).
5 Flansch, DN15...25 und NPS 1/2...1: 308 mm. Flansch, DN40...50 und NPS 1 1/2...2: 383 mm.
6 Flansch, DN15...25 und NPS 1/2...1: C-C - 433 mm. Flansch, DN40...50 und NPS 1 1/2...2: C-C - 583 mm.
Flüssigkeits-
dichte [lb/ft³]
23,10...31,21
31,21...74,91
Tabelle 8-18: BM26A-7000 PN40 / Klasse 300 (Prozessanschlüsse Axial - Axial): allgemeine Abmessungen in Zoll
1 Flansch, DN15...25 und NPS 1/2...1: 16,77¨. Flansch, DN40...50 und NPS 1 1/2...2: 19,72¨.
2 Dieser Wert entspricht der in der Bestellung des Kunden angegebenen Größe "C-C"
3 Flansch, DN15...25 und NPS 1/2...1: C-C - 21,69¨. Flansch, DN40...50 und NPS 1 1/2...2: C-C - 27,60¨.
4 Wenn die Anzeigesäule mit dem optionalen PLEXIGLAS® Vereisungsschutz ausgestattet ist, dann d = 3,9¨ (Vereisungsschutz). Wenn
die Anzeigesäule mit einem Index-Anzeiger ausgestattet ist und T < +100°C, dann d = 4,7¨ (PLEXIGLAS® Abdeckung).
5 Flansch, DN15...25 und NPS 1/2...1: 12,13¨. Flansch, DN40...50 und NPS 1 1/2...2: 15,08¨.
6 Flansch, DN15...25 und NPS 1/2...1: C-C - 17,05¨. Flansch, DN40...50 und NPS 1 1/2...2: C-C - 22,95¨.
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
a C-C
300...5500
1
2
5
a C-C
11,8...216,5
1
2
5
www.krohne.com
TECHNISCHE DATEN
Abmessungen [mm]
ML d
70,7
3
4
6
Abmessungen [Zoll]
ML d
2,8
3
4
6
8
k Øt
74,1 73,03
k Øt
2,9 2,9
