BM26A-6000/7000

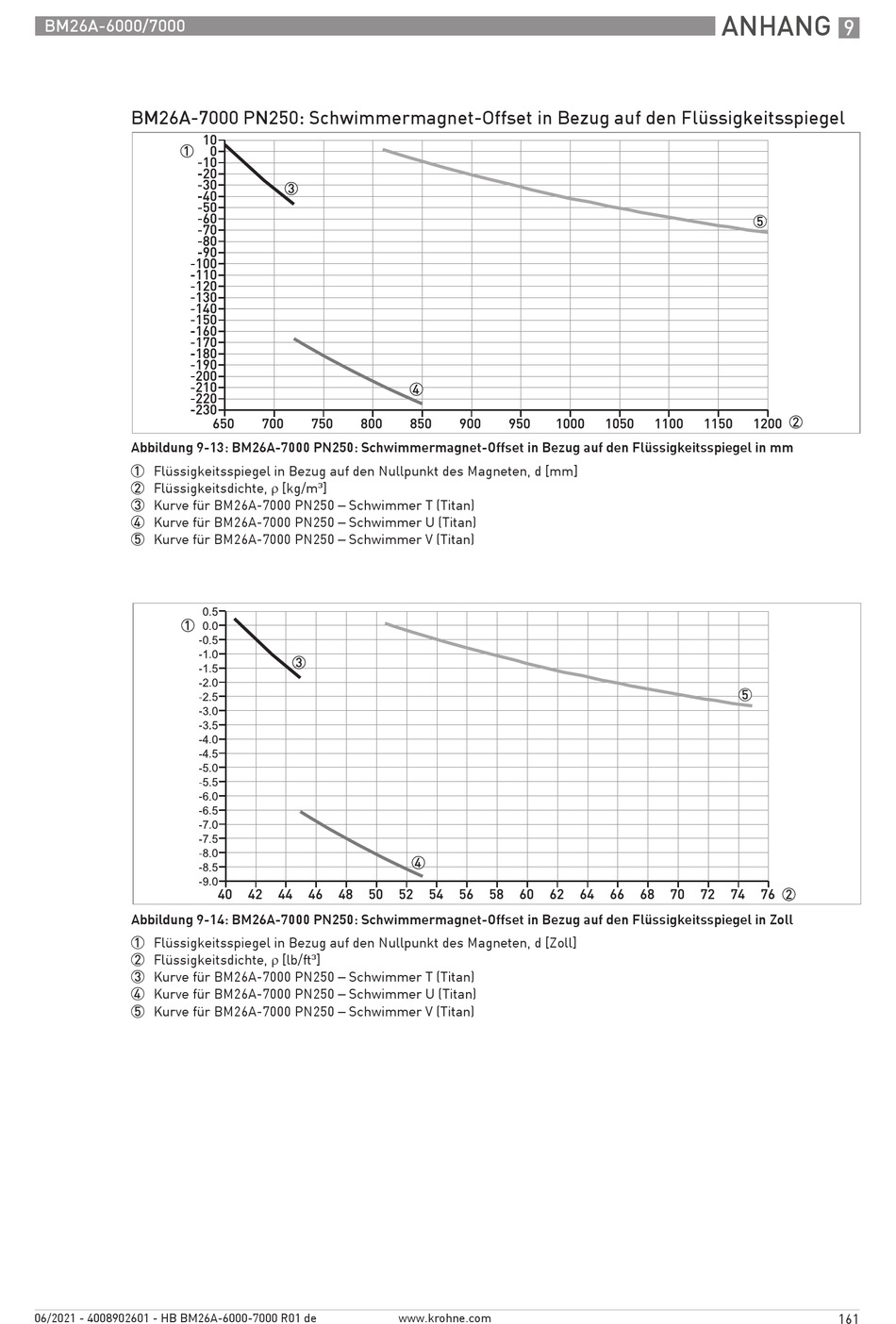

BM26A-7000 PN250: Schwimmermagnet-Offset in Bezug auf den Flüssigkeitsspiegel
Abbildung 9-13: BM26A-7000 PN250: Schwimmermagnet-Offset in Bezug auf den Flüssigkeitsspiegel in mm
1 Flüssigkeitsspiegel in Bezug auf den Nullpunkt des Magneten, d [mm]
2 Flüssigkeitsdichte, ρ [kg/m³]
3 Kurve für BM26A-7000 PN250 – Schwimmer T (Titan)
4 Kurve für BM26A-7000 PN250 – Schwimmer U (Titan)
5 Kurve für BM26A-7000 PN250 – Schwimmer V (Titan)
Abbildung 9-14: BM26A-7000 PN250: Schwimmermagnet-Offset in Bezug auf den Flüssigkeitsspiegel in Zoll
1 Flüssigkeitsspiegel in Bezug auf den Nullpunkt des Magneten, d [Zoll]
2 Flüssigkeitsdichte, ρ [lb/ft³]
3 Kurve für BM26A-7000 PN250 – Schwimmer T (Titan)
4 Kurve für BM26A-7000 PN250 – Schwimmer U (Titan)
5 Kurve für BM26A-7000 PN250 – Schwimmer V (Titan)
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
www.krohne.com
ANHANG
9
161
