BM26A-6000/7000

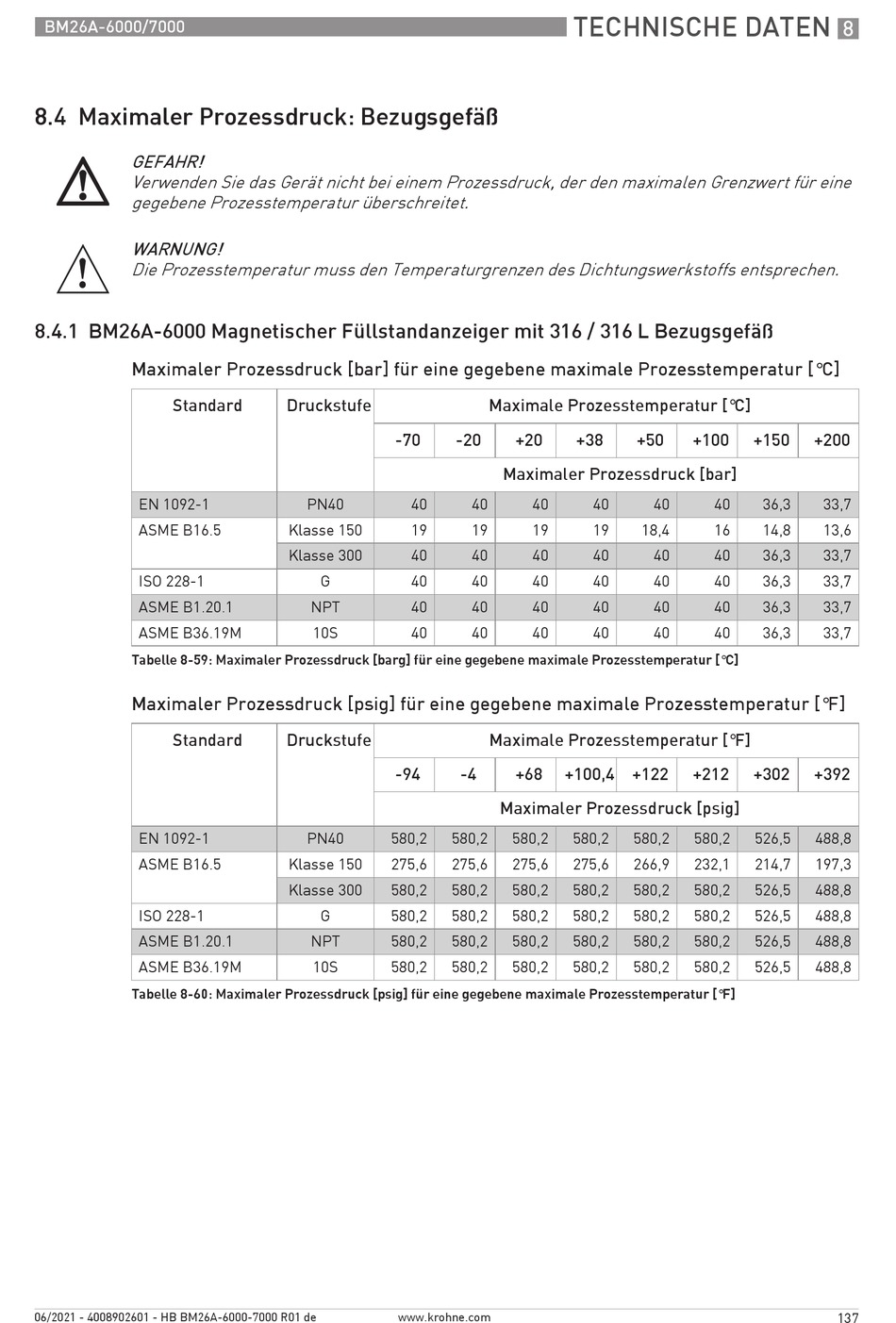

8.4 Maximaler Prozessdruck: Bezugsgefäß
GEFAHR!
Verwenden Sie das Gerät nicht bei einem Prozessdruck, der den maximalen Grenzwert für eine
gegebene Prozesstemperatur überschreitet.
WARNUNG!
Die Prozesstemperatur muss den Temperaturgrenzen des Dichtungswerkstoffs entsprechen.
8.4.1 BM26A-6000 Magnetischer Füllstandanzeiger mit 316 / 316 L Bezugsgefäß
Maximaler Prozessdruck [bar] für eine gegebene maximale Prozesstemperatur [°C]
Standard
EN 1092-1
ASME B16.5
ISO 228-1
ASME B1.20.1
ASME B36.19M
Tabelle 8-59: Maximaler Prozessdruck [barg] für eine gegebene maximale Prozesstemperatur [°C]
Maximaler Prozessdruck [psig] für eine gegebene maximale Prozesstemperatur [°F]
Standard
EN 1092-1
ASME B16.5
ISO 228-1
ASME B1.20.1
ASME B36.19M
Tabelle 8-60: Maximaler Prozessdruck [psig] für eine gegebene maximale Prozesstemperatur [°F]
06/2021 - 4008902601 - HB BM26A-6000-7000 R01 de
Druckstufe
-70
PN40 40
Klasse 150 19
Klasse 300 40
G 40
NPT 40
10S 40
Druckstufe
-94
PN40 580,2 580,2
Klasse 150 275,6 275,6
Klasse 300 580,2 580,2
G 580,2 580,2
NPT 580,2 580,2
10S 580,2 580,2
www.krohne.com
TECHNISCHE DATEN
Maximale Prozesstemperatur [°C]
-20 +20 +38
Maximaler Prozessdruck [bar]
40 40 40
19 19 19
40 40 40
40 40 40
40 40 40
40 40 40
Maximale Prozesstemperatur [°F]
-4 +68 +100,4 +122
Maximaler Prozessdruck [psig]
580,2 580,2
275,6 275,6
580,2 580,2
580,2 580,2
580,2 580,2
580,2 580,2
+50 +100 +150
40 40 36,3
18,4 16 14,8
40 40 36,3
40 40 36,3
40 40 36,3
40 40 36,3
+212 +302
580,2 580,2 526,5
266,9 232,1 214,7
580,2 580,2 526,5
580,2 580,2 526,5
580,2 580,2 526,5
580,2 580,2 526,5
8
+200
33,7
13,6
33,7
33,7
33,7
33,7
+392
488,8
197,3
488,8
488,8
488,8
488,8
137
