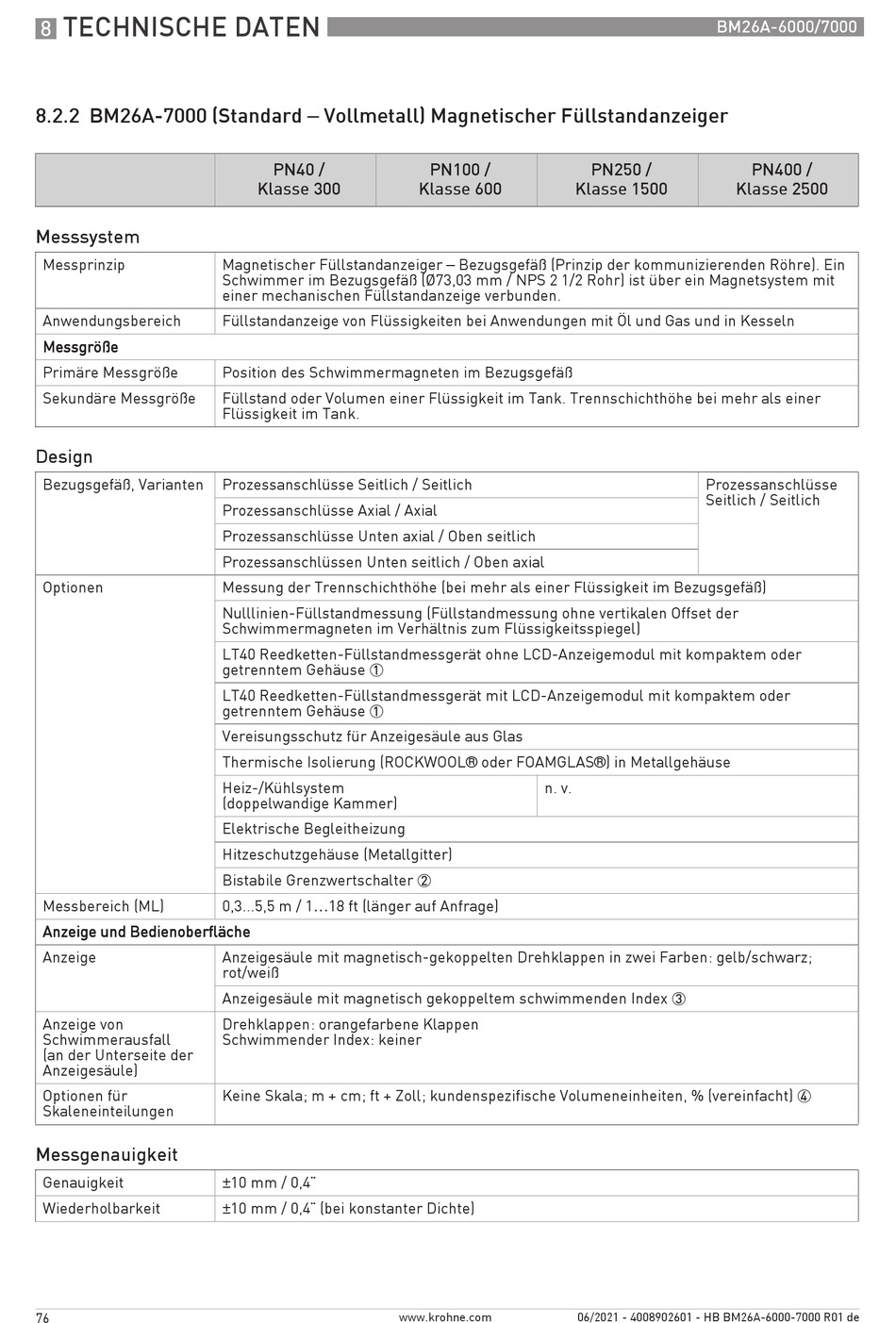

8.2.2 BM26A-7000 (Standard – Vollmetall) Magnetischer Füllstandanzeiger
Messsystem
Messprinzip
Anwendungsbereich
Messgröße
Messgröße
Messgröße
Messgröße
Primäre Messgröße
Sekundäre Messgröße
Design
Bezugsgefäß, Varianten
Optionen
Messbereich (ML)
Anzeige und Bedienoberfläche
Anzeige und Bedienoberfläche
Anzeige und Bedienoberfläche
Anzeige und Bedienoberfläche
Anzeige
Anzeige von
Schwimmerausfall
(an der Unterseite der
Anzeigesäule)
Optionen für
Skaleneinteilungen
Messgenauigkeit
Genauigkeit
Wiederholbarkeit
76
PN40 /
Klasse 300
Magnetischer Füllstandanzeiger – Bezugsgefäß (Prinzip der kommunizierenden Röhre). Ein
Schwimmer im Bezugsgefäß (Ø73,03 mm / NPS 2 1/2 Rohr) ist über ein Magnetsystem mit
einer mechanischen Füllstandanzeige verbunden.
Füllstandanzeige von Flüssigkeiten bei Anwendungen mit Öl und Gas und in Kesseln
Position des Schwimmermagneten im Bezugsgefäß
Füllstand oder Volumen einer Flüssigkeit im Tank. Trennschichthöhe bei mehr als einer
Flüssigkeit im Tank.
Prozessanschlüsse Seitlich / Seitlich
Prozessanschlüsse Axial / Axial
Prozessanschlüsse Unten axial / Oben seitlich
Prozessanschlüssen Unten seitlich / Oben axial
Messung der Trennschichthöhe (bei mehr als einer Flüssigkeit im Bezugsgefäß)
Nulllinien-Füllstandmessung (Füllstandmessung ohne vertikalen Offset der
Schwimmermagneten im Verhältnis zum Flüssigkeitsspiegel)
LT40 Reedketten-Füllstandmessgerät ohne LCD-Anzeigemodul mit kompaktem oder
getrenntem Gehäuse
1
LT40 Reedketten-Füllstandmessgerät mit LCD-Anzeigemodul mit kompaktem oder
getrenntem Gehäuse
1
Vereisungsschutz für Anzeigesäule aus Glas
Thermische Isolierung (ROCKWOOL® oder FOAMGLAS®) in Metallgehäuse
Heiz-/Kühlsystem
(doppelwandige Kammer)
Elektrische Begleitheizung
Hitzeschutzgehäuse (Metallgitter)
Bistabile Grenzwertschalter
0,3...5,5 m / 1...18 ft (länger auf Anfrage)
Anzeigesäule mit magnetisch-gekoppelten Drehklappen in zwei Farben: gelb/schwarz;
rot/weiß
Anzeigesäule mit magnetisch gekoppeltem schwimmenden Index
Drehklappen: orangefarbene Klappen
Schwimmender Index: keiner
Keine Skala; m + cm; ft + Zoll; kundenspezifische Volumeneinheiten, % (vereinfacht)
±10 mm / 0,4¨
±10 mm / 0,4¨ (bei konstanter Dichte)
PN100 /
Klasse 600
n. v.
2
www.krohne.com
BM26A-6000/7000
PN250 /
Klasse 1500
Klasse 2500
Prozessanschlüsse
Seitlich / Seitlich
3
