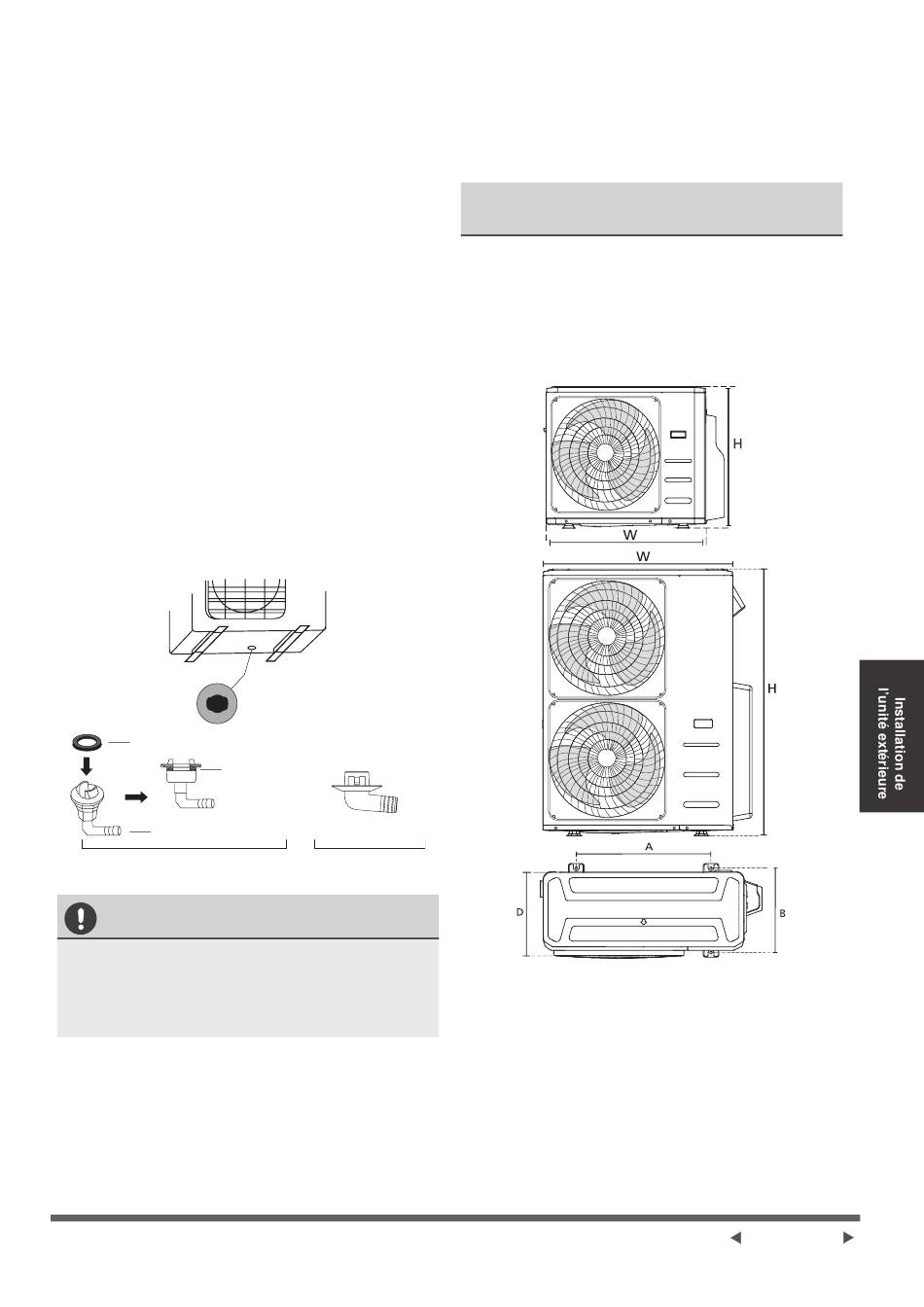

Étape 2 : Installez le joint de drainage (unité de
pompe à chaleur uniquement)
Avant de visser l'unité extérieure en place, vous devez
installer le joint de drainage au bas de l'unité. Il faut
noter qu'il existe deux types différents de joints de
drainage en fonction du type d'unité extérieure.
Si le joint de drainage est livré avec un joint en
caoutchouc (voir la figure A), procédez comme suit :
1. Installez le joint en caoutchouc à l'extrémité du joint
de drainage qui se connectera à l'unité extérieure.
2. Insérez le joint de drainage dans le trou du plateau
inférieur de l'unité.
3. Tournez le joint de drainage de 90° jusqu'à ce qu'il
est coincé en place face à l'avant de l'unité.
4. Connectez une rallonge de tuyau de drainage (non
fournie) au joint de drainage pour rediriger l'eau de
l'unité en mode de chauffage.
Si le joint de drainage n'est pas scellé en
(voir la Figure B), procédez
caoutchouc
comme suit :
1. Insérez le joint de drainage dans le trou du plateau
inférieur de l'unité. Le joint de drainage est coincé
en place.
2. Connectez une rallonge de tuyau de drainage (non
fournie) au joint de drainage pour rediriger l'eau de
l'unité en mode de chauffage.
Joint
Joint
Joint de drainage
(A)
SOUS CLIMAT FROID
Sous climat froid, assurez-vous que le tuyau de
drainage est aussi vertical que possible pour assurer
un drainage rapide de l'eau. Si l'eau s'écoule trop
lentement, elle peut geler dans le tuyau et inonder
l'unité.
Trou du plateau
inférieur de l'unité
extérieure
(B)
Étape 3 : Fixez l'unité extérieure
L'unité extérieure peut être ancrée au sol ou à un
support mural avec boulon (M10). Préparez la base
d'installation de l'unité conformément aux dimensions
ci-dessous.
DIMENSIONS DE MONTAGE DE
L'UNITÉ
Vous trouverez ci-dessous une liste des différentes
dimensions d'unités extérieures et de la distance entre
leurs pieds de montage. Préparez la base d'installation
de l'unité conformément aux dimensions ci-dessous.
Types et Spécifications de l'Unité Extérieure
Unité Extérieure de Type Split
