Trigger, Encoder, Mode-Umschaltung
Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als
Triggereingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet
werden.
Die Signalpegel sind für alle Schalteingänge zwischen TTL-Logik und HTL-Logik
schaltbar:
- TTL-Pegel: Low 0 V ... 0,8 V, High 2,4 V ... 5 V, interner Pull-up 10 kΩ gegen 5 V
- HTL-Pegel: Low 0 V ... 3 V, High 11 V ... 24 V (bis 30 V zulässig), interner Pull-up
10 kΩ gegen 24 V
- Impulsdauer: ≥ 5 µs
Externe Laserabschaltung, optional
Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste
Priorität. Der Laser kann zusätzlich auch per Software abgeschaltet werden.
Diese Funktion bieten Sensoren mit der Option /SI.
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der
Laserabschaltung.
Bei Standardsensoren ist mit Anlegen der Versorgungsspannung die Laserlichtquelle
im Sensor aktiviert.
Details für die Beschaltung finden Sie in der Betriebsanleitung, Kap. 5.2.6.

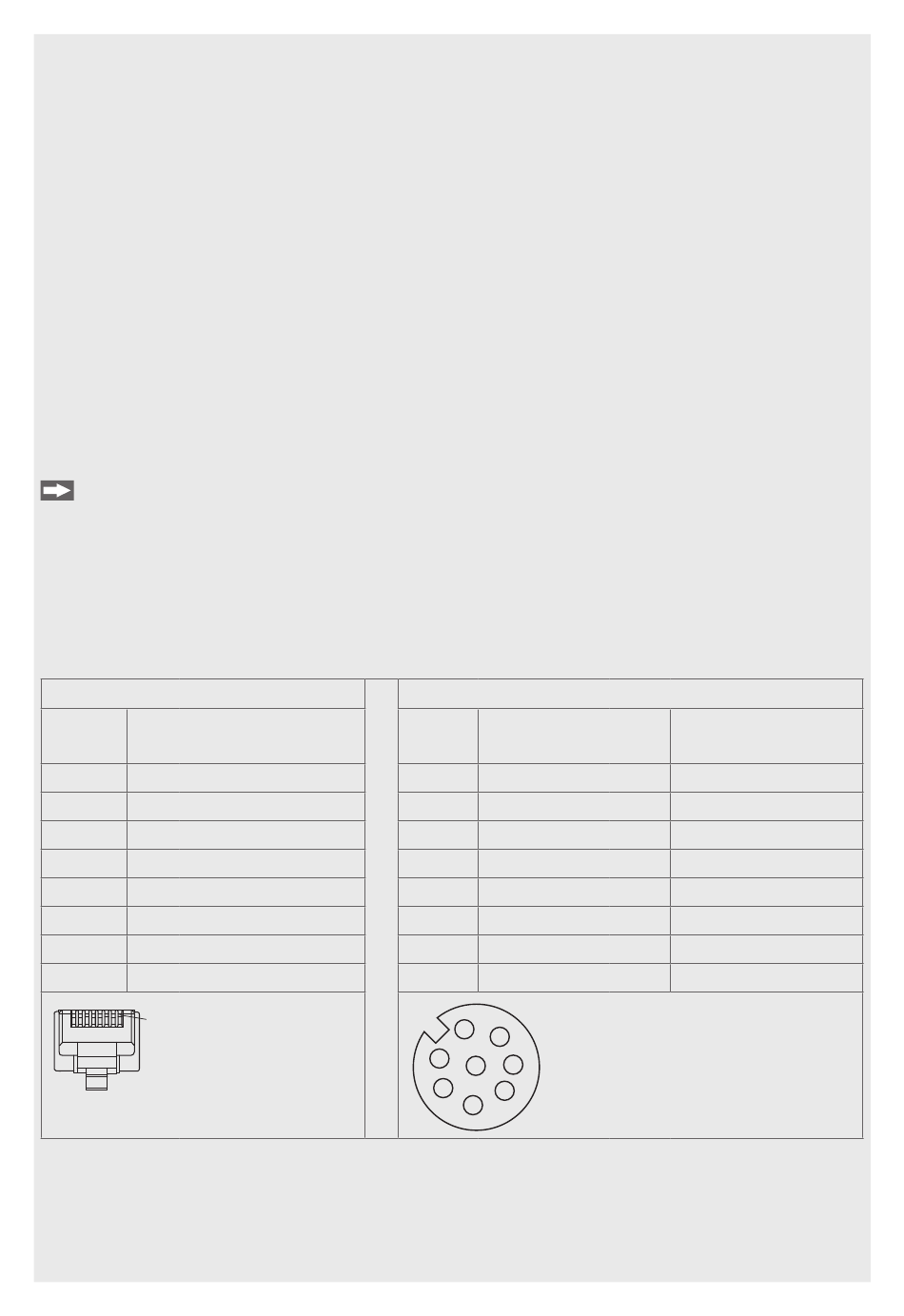

Ethernet-Anschluss, Standardverbindung zum PC
RJ45 Stecker
Pin-Nr. Farbe Schaltlitze
SCR3000A-x
1 Weiß (orange)
2 Orange
3 Weiß (grün)
4 Blau
5 Weiß (blau)
6 Grün
7 Weiß (braun)
8 Braun
Ansicht: Stiftseite
1
Kabelstecker
- Der Sensor unterstützt eine automatische, sensorspezifische IP-Adresse im
Link-Local-Netz (169.254.x.x). Eine Kollisionsprüfung erfolgt nicht. Das ist auch die
Standardeinstellung.
scanCONTROL 25xx
8-pol. Schraubstecker (Sensorseite)
Pin-Nr. 10BaseT,
100BaseTX
5 Tx+
6 Tx-
8 Rx+
1
2
7 Rx-
3
4
2
3
1
8
4
7
5
6
1000BaseT
D1+
D1-
D2+
D3+
D3-
D2-
D4+
D4-
Ansicht: Lötseite (Kabel)
Schraubstecker
(A-kodiert)
