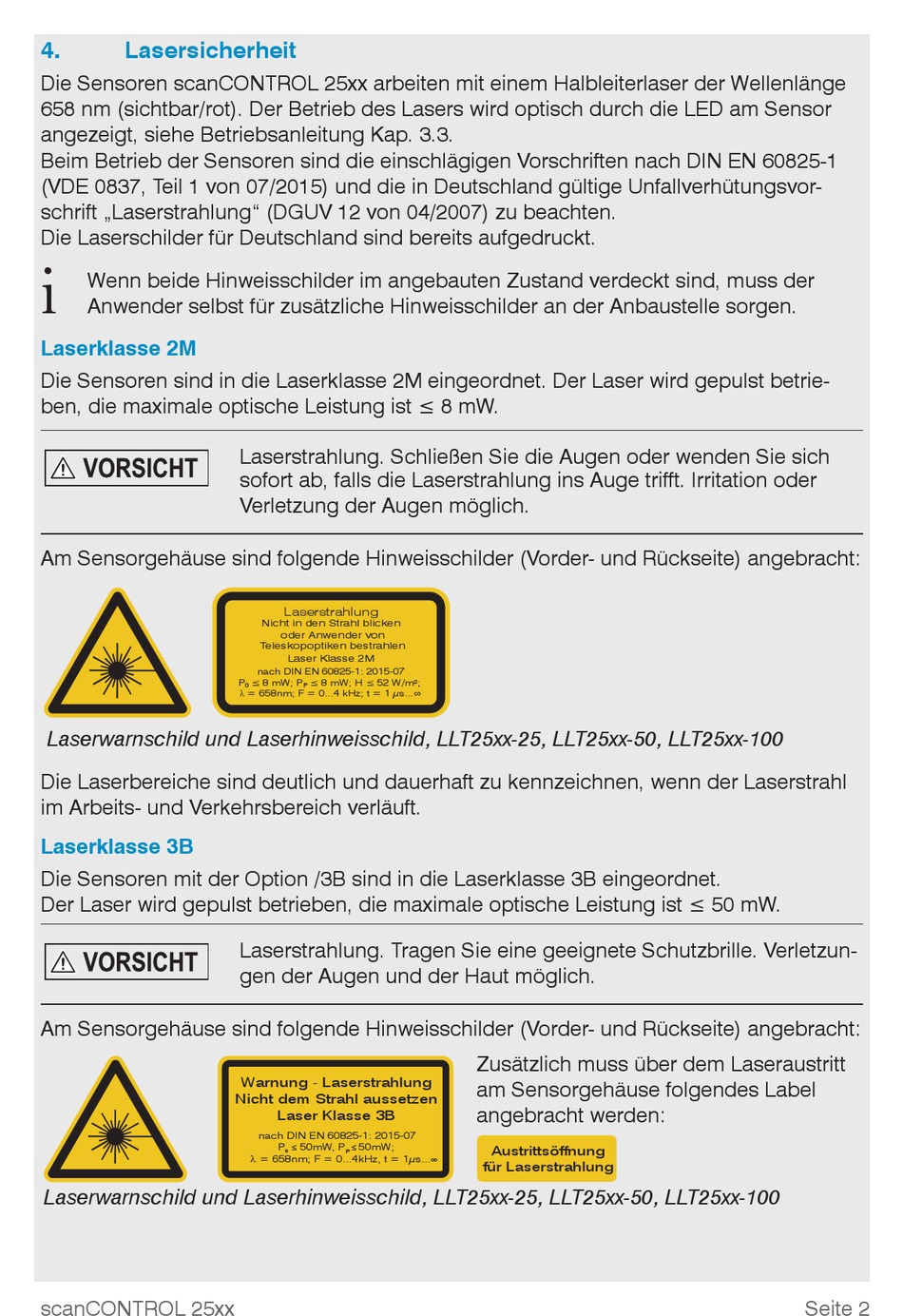

MICRO-EPSILON scanCONTROL 2500 Montageanleitung Seite 2

4. Lasersicherheit
Die Sensoren scanCONTROL 25xx arbeiten mit einem Halbleiterlaser der Wellenlänge
658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am Sensor
angezeigt, siehe Betriebsanleitung Kap. 3.3.
Beim Betrieb der Sensoren sind die einschlägigen Vorschriften nach DIN EN 60825-1
(VDE 0837, Teil 1 von 07/2015) und die in Deutschland gültige Unfallverhütungsvor-
schrift „Laserstrahlung" (DGUV 12 von 04/2007) zu beachten.
Die Laserschilder für Deutschland sind bereits aufgedruckt.
i
Wenn beide Hinweisschilder im angebauten Zustand verdeckt sind, muss der
Anwender selbst für zusätzliche Hinweisschilder an der Anbaustelle sorgen.
Laserklasse 2M
Die Sensoren sind in die Laserklasse 2M eingeordnet. Der Laser wird gepulst betrie-
ben, die maximale optische Leistung ist ≤ 8 mW.
Am Sensorgehäuse sind folgende Hinweisschilder (Vorder- und Rückseite) angebracht:
Laserwarnschild und Laserhinweisschild, LLT25xx-25, LLT25xx-50, LLT25xx-100
Die Laserbereiche sind deutlich und dauerhaft zu kennzeichnen, wenn der Laserstrahl
im Arbeits- und Verkehrsbereich verläuft.
Laserklasse 3B
Die Sensoren mit der Option /3B sind in die Laserklasse 3B eingeordnet.
Der Laser wird gepulst betrieben, die maximale optische Leistung ist ≤ 50 mW.
Am Sensorgehäuse sind folgende Hinweisschilder (Vorder- und Rückseite) angebracht:
Laserwarnschild und Laserhinweisschild, LLT25xx-25, LLT25xx-50, LLT25xx-100
scanCONTROL 25xx
Laserstrahlung. Schließen Sie die Augen oder wenden Sie sich
sofort ab, falls die Laserstrahlung ins Auge trifft. Irritation oder
Verletzung der Augen möglich.
Laserstrahlung
Nicht in den Strahl blicken
oder Anwender von
Teleskopoptiken bestrahlen
Laser Klasse 2M
nach DIN EN 60825-1: 2015-07
P ≤ 8 mW; P ≤ 8 mW; H ≤ 52 W/m²;
0 P
 = 658nm; F = 0...4 kHz; t = 1 µs...∞
Laserstrahlung. Tragen Sie eine geeignete Schutzbrille. Verletzun-
gen der Augen und der Haut möglich.
Warnung - Laserstrahlung
Nicht dem Strahl aussetzen
Laser Klasse 3B
nach DIN EN 60825-1: 2015-07
P ≤ 50mW, P ≤ 50mW;
0
P
 = 658nm; F = 0...4kHz, t = 1µs... ∞
Zusätzlich muss über dem Laseraustritt
am Sensorgehäuse folgendes Label
angebracht werden:
Austrittsöffnung
für Laserstrahlung
Seite 2
