BOILERMODUL VERBINDUNGSANSCHLÜSSE
Terminal Identifier Description
1
N
2
L
3
COM
4
N.O.

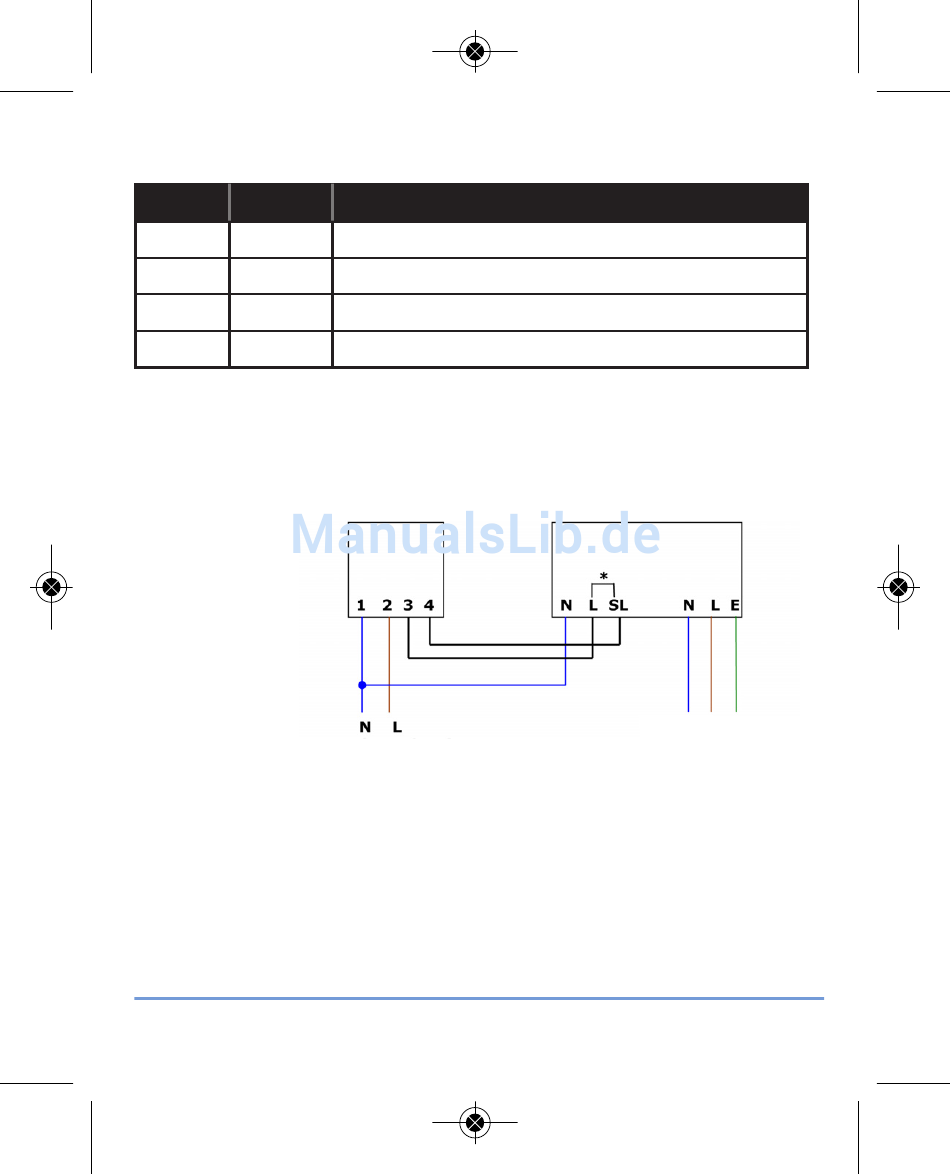

TYPISCHE VERBINDUNG
6
Netzanschluss - NeutralleiterNullleiter
Netzanschluss-Außenleiter (Phase) (230V AC)
Gemeinsamer Kontakt (potentialfreier Eingang)
Arbeitskontakt (potenzialfreier Ausgang
Heizungsregelung
Elektrischeranschluß
am Heizungsmodul
RT500BC BEDIENUNGSANLEITUNG
Heizung
Elektrisscheranschlu
ß an die
Heizungsanlage
