- Seite 1 Digitaler elektronischer Thermostat mit Funk Bedienungsanleitung Modellnr. RT300 Funk...
- Seite 2 RT300 FUNK BEDIENUNGSANLEITUNG...
-
Seite 3: Produktkonformität

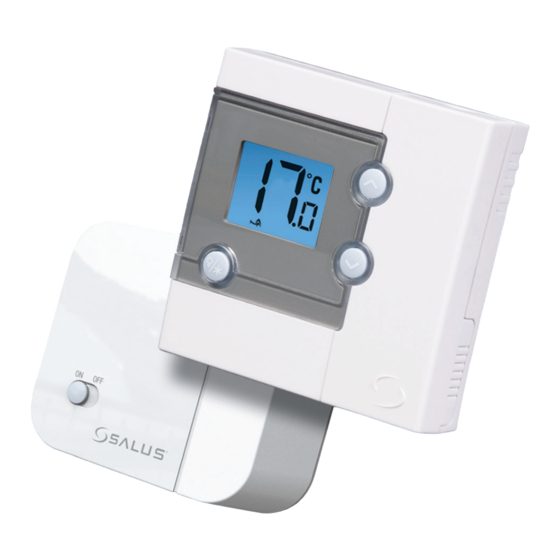

Niedervoltspannungsrichtlinie 2006/95/EG • CE-Kennzeichnung 93/68/EG SICHERHEITSINFORMATIONEN Ausführungen dieser Bedienungsanleitung gelten ausschließlich für das Produkt des Herstellers Salus Controls, dessen Modellnummer auf dem Deckblatt dieser Betriebsanleitung angegeben ist und sind nicht auf andere Hersteller oder Modelle anzuwenden. Beim Einrichten Empfängers stets AC-Spannungsversorgung zu unterbrechen, bevor das Gerät... - Seite 4 Lufttemperatur misst und die Heizung einschaltet, sobald die Raumtemperatur unter die eingestellte Temperatur fällt. Ist die Raumtemperatur erreicht, wird die Heizung wieder abgeschaltet. Der RT300 Funk von Salus Controls ist ein stilvoller und genauer Thermostat mit einer großen, gut ablesbaren LCD- Anzeige.
-
Seite 5: Installation
Diese dient nur der Montage, da keine Verkabelung für die Bedieneinheit benötigt wird. Die Rückwand kann direkt an der Wand angebracht werden. Die optimale Position für den RT300 Funk ist ca. 1,5 m über dem Fußboden. Er sollte an einem Ort montiert werden, an dem der Thermostat zugänglich, ausreichend beleuchtet und keinen extremen... - Seite 6 Der RT300 Funk Empfänger sollte an einer gut zugänglichen Stelle montiert werden, die sowohl Anschluss zu den Netz- und Steuerleitungen ermöglicht, als auch ein gutes Funk-Signal. Der Empfänger benötigt eine 230V AC Netzspannung und sollte entsprechend abgesichert werden (13A max.).
-
Seite 7: Anschlussklemmen Des Empfängers
230V AC Stromversorgung verfügen. • Prüfen Sie, ob die Heizung über eine externe Thermostat-Schleife und über 230V Strom verfügt • Wenn die Heizung über zwei Klemmen für den Thermostat verfügt, trennen Sie die Verbindung von der Heizung. RT300 FUNK BEDIENUNGSANLEITUNG... - Seite 8 • Der Empfänger sollte über eine permanente 230V AC Stromversorgung verfügen. • Prüfen Sie, ob der Boiler über eine externe Thermostat-Schleife und NICHT über 230V Strom verfügt. • Wenn die Heizung über zwei Klemmen für den Thermostat verfügt, entfernen Sie die Verbindung von der Heizung. RT300 FUNK BEDIENUNGSANLEITUNG...
- Seite 9 "JUMPER"-EINSTELLUNGEN DES RT300 FUNK Änderungen an den Standardeinstellungen sollten nur von dem Techniker, der die Installation vornimmt oder einer anderen qualifizierten Person durchgeführt werden. Der Installateur muss die erforderlichen "Jumper” Positionen wählen, wenn Änderungen an den Standardeinstellungen vorgenommen werden müssen. Die “Jumper”...
-
Seite 10: Funk-Id-Code-Einstellungen
Um den Funk-ID-Code des Receivers zu ändern, müssen Sie einfach einen oder mehrere der 5 Schieberegler auf der Rückseite des Empfängers (sie sind von 1 bis 5 nummeriert, exakt so, wie auf dem Bild dargestellt) nach oben (ON) schieben. Merken Sie sich diese Auswahl: RT300 FUNK BEDIENUNGSANLEITUNG... - Seite 11 Bitte sorgen Sie dafür, dass Sie die entfernten Jumper an einem sicheren Ort aufbewahren, falls Sie den Funk-ID-Code später erneut einstellen müssen. Es ist nötig "RESET" auf der Bedieneinheit zu drücken, nachdem Sie Änderungen am Funk-ID-Code vorgenommen haben. RT300 FUNK BEDIENUNGSANLEITUNG...
-
Seite 12: Überprüfen Der Funkverbindung
ÜBERPRÜFEN DER FUNKVERBINDUNG Es ist wichtig, den Empfänger und die Bedieneinheit RT300 Funk an Stellen zu positionieren, an denen das Funksignal nicht unterbrochen werden kann. Der Empfangsbereich zwischen RT300 Funk und dem Empfänger beträgt ca. 30 Meter im Gebäude, jedoch können verschiedene Faktoren Auswirkungen auf die Funkverbindung haben und die Reichweiter verkürzen, wie z.B. - Seite 13 Meter entfernt voneinander sind, um Fehler und Überlagerungen der Funksignale zu vermeiden. Bei der Installation mehrerer Thermostate, müssen Sie verschiedene Funk-ID- Codes für jeden RT300 Funk zuweisen. Wie dies gemacht wird erfahren Sie im Kapitel "Funk-ID-Code-Einstellungen" dieser Bedienungsanleitung. Jeder RT300 Funk sollte nacheinander installiert werden, während die übrigen Empfänger ausgeschaltet sind.
-
Seite 14: Nach Der Installation
NACH DER INSTALLATION Die nachfolgende Tabelle zeigt die möglichen Einstellungen des digitalen Thermostats RT300 Funk nach dem Einschalten bzw., nachdem der "Reset"- Knopf gedrückt wurde: Funktion Status nach Reset oder Einschalten Betriebsmodus Normal-Modus Raumtemperatur 22.0 °C, Aktualisierung nach 5 Sekunden Soll-Temperatur 20.0 °C... -
Seite 15: Benutzeroberfläche Und Steuerung
BENUTZEROBERFLÄCHE UND STEUERUNG Der Status und Betrieb des RT300 Funk wird deutlich auf der hintergrundbeleuchteten Anzeige dargestellt. Diese ermöglicht dem Nutzer auf einen Blick die aktuelle Raumtemperatur abzulesen und den Status der Heizungsanlage zu erkennen. Der RT300 Funk Raumthermostat verfügt nur über ein paar Tasten, so dass er sehr... -
Seite 16: Betrieb
Temperatureinstellung zu ändern. Die Solltemperatur blinkt, um anzuzeigen, dass sie eingestellt werden kann: Die Temperatur wird in Schritten von 0,5°C je Tastendruck verändert. Der RT300 Funk kehrt zum Normal-Modus zurück, wenn für mehr als vier Sekunden keine Taste gedrückt wird. Soll-Temperatur... - Seite 17 FROSTSCHUTZMODUS Drücken und halten Sie die Hintergrundbeleuchtungs- / Frostschutz-Taste drei Sekunden lang, während sich der RT300 Funk im Normal-Modus befindet, gedrückt, um den Frostschutzmodus einzuschalten. Wenn der Frostschutz eingeschaltet ist, wird die Soll-Temperatur automatisch auf 5°C festgelegt, um Schutz vor der Gefahr durch Einfrieren zu bieten.
-
Seite 18: Andere Funktionen Und Kontrollen
"Sleep"- Modus Durch gleichzeitiges Drücken der Aufwärts- und Abwärts-Taste für ein paar Sekunden, wechselt der Thermostat in den „Sleep“ - Modus. In diesem werden alle Funktionen des RT300 Funk pausiert, um Strom zu sparen. Während des "SLEEP" - Modus: •... - Seite 19 Tag um einen Grad erhöhen, bis Sie sich bei der bestimmten Raumtemperatur wohlfühlen – Sie müssen am Thermostat nichts weiter anpassen. Eine Anpassung oberhalb dieser Einstellung kostet Energie – eine 1°C Temperaturerhöhung entspricht ca. 3% Ihrer Heizkosten. RT300 FUNK BEDIENUNGSANLEITUNG...
-
Seite 20: Wartung
WARTUNG Der RT300 Funk erfordert keine spezielle Wartung. In regelmäßigen Abständen können Sie das Gehäuse mit einem trockenen Tuch abwischen (bitte BENUTZEN SIE KEINE Mittel wie Lösungsmittel, Polituren, Reinigungsmittel oder Scheuermittel, da diese den Thermostat beschädigen können). Es gibt keine vom Nutzer zu wartenden Teile innerhalb der Einheit; jegliche Wartungen oder Reparaturen sollten nur von Salus Controls oder deren Beauftragten durchgeführt werden. -
Seite 21: Produkteigenschaften
Batterien) Empfänger Stromversorgung: 230V AC / 50Hz Schaltleistung Schaltspannung: 230V AC / 50Hz Schaltstrom: 16A ohmsch, 5A induktiv Schutzart: IP30 Umgebung Betriebstemperatur: 0 ºC bis + 40 ºC Lagertemperatur: - 10 ºC bis + 60 ºC RT300 FUNK BEDIENUNGSANLEITUNG... - Seite 22 RT300 Funk Gewährleistung Salus Controls gewährt für dieses Produkt eine Gewährleistung für Material- oder Verarbeitungsfehler für einen Zeitraum von zwei Jahren ab Kaufdatum und garantiert, dass das Gerät gemäß seiner Spezifikationen betrieben werden kann. Bei Verletzung dieser Gewährleistung besteht der einzige Anspruch gegenüber Salus Controls im Austausch oder der Reparatur des...
- Seite 23 RT300 FUNK BEDIENUNGSANLEITUNG...
- Seite 24 Salus Controls GmbH, Dieselstrasse 34, 63165 Mühlheim am Main Tel: +49 (6108) 82585- 0 Fax: +49 (6108) 82585- 29...
