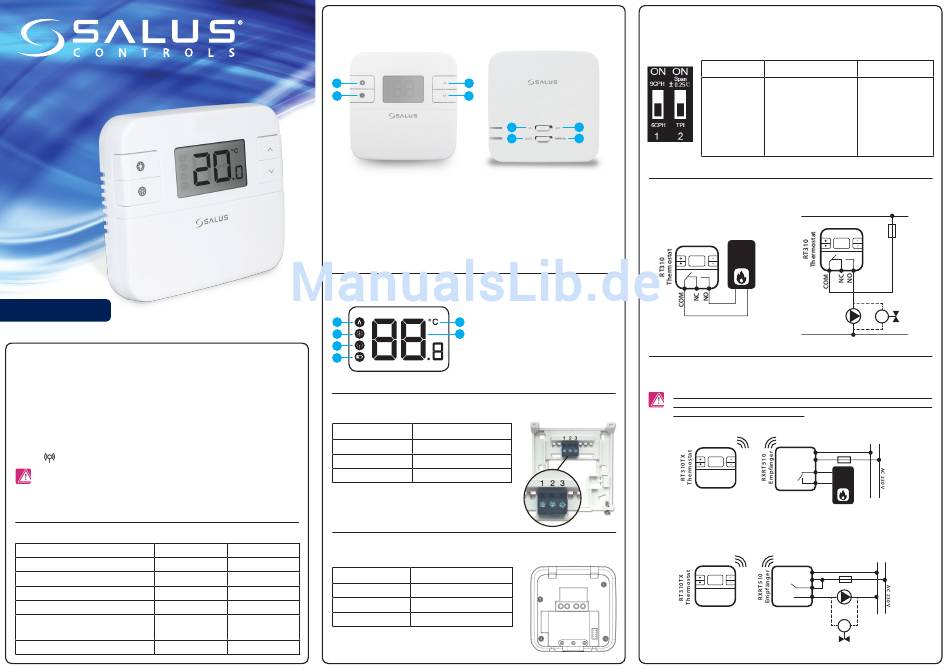

Salus RT310 Schnellanleitung

RT310, RT310TX, RT310RF
Schnellanleitung
Einleitung

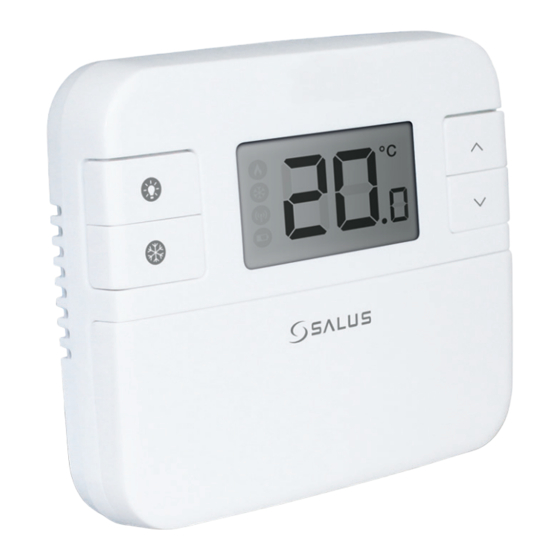

RT310 / RT310TX ist ein digitaler Raumthermostat, der die Raumtemperatur regelt. Der Raumthermostat
schaltet Ihre Heizungsanlage, je nach Bedarf, ein oder aus. Die ausgeführten Aktionen werden Ihnen auf
dem Display angezeigt. Bitte lesen Sie diese Anleitung bevor Sie das Gerät nutzen. Es sind ausschließlich
AA 1,5V Alkalie Batterien zu verwenden. Setzen Sie die Batterien in das Batteriefach unter der
Abdeckung ein. Verwenden Sie keine wiederaufladbare Akkus.
Produktkonformität
Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU
und RoHS 2011/65/EU. Den vollständigen Text der EU Komformitätserklärung können Sie auf www.saluslegal.com
einsehen. 868.0-868.6MHz; <13dBm
Sicherheitsinformationen
Das Produkt muss gemäß der EU- und der nationalen Richtlinien verwendet werden. Nur für eine
Verwendung in Innenräumen. Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss von einer
fachlich geeigneten Person gemäß sämtlicher EU- und nationalen Richtlinien installiert werden.
Technische Spezifikationen
RT310
Betriebsspannung 2 x AA Alkalie Batterien 2 x AA Alkalie Batterien
Betriebsspannung, Empfänger -
Maximaler Schaltstrom 3 (1) A
Maximaler Schaltstrom -
Potentialfreier Kontakt,
Elektrische Kontakte
NO / COM / NC
Einstellbarer Temperaturbereich 5 - 35°C
Tasten Funktionen
Thermostat RT310 / RT310TX
1
2
1. LCD Beleuchtung einschalten
2. Frostschutzmodus EIN oder AUS-schalten
3. Werte erhöhen
4. Werte reduzieren
Anzeigen auf dem LCD Display
1
2
3
4
RT310 Anschlussklemme
Anschlussklemme Beschreibung
1 - COM
2 - NC
3 - NO
RT310TX
RXRT510 Empfänger Anschlussklemme
Anschlussklemme Beschreibung
230 V AC
NO
-
COM
16 (5) A
L, N
Potentialfreier Kontakt,
NO / COM / NC
5 - 35°C
Empfänger RXRT510
3
4
5 6
7 8
5. Wenn MANUAL gewählt,
dann ON -> Ein
6. Wenn MANUAL gewählt,
dann OFF -> Aus
7. AUTO bedeutet Empfänger wird von
Thermostaten ein- oder ausgeschaltet
8. MANUAL: Empfänger wird über
ON / OFF gesteuert
1. Heizung Ein
5
2. Frostschutz Ein
3. Funksignalanzeige (nur bei RT310RF)
6
4. Batteriewarnung
5. Einheit Temperatur °C oder °F
6. Temperaturanzeige bzw.
Temperatureinstellung
Gemeinsamer Kontakt/ Eingang
Stromführend geschaltet AUS
Stromführend geschaltet EIN
N
L
Geschalteter Ausgang
COM
Eingang
NO
NO COM L N
Fase (L) bzw. Nullleiter (N) 230V
Einstelllungen der DIP-Schalter
Die DIP Schalter befinden sich auf der Rückseite Ihres Thermostaten.
Regeleigenschaften
Bedienung Wenn TPI mit dem DIP
Schalter Nr. 2 ausgewählt ist
N
so ist der DIP Schalter Nr. 1
L
N aktiv. Sie können die Zyklen
COM
L
je Stunde zwischen niedriger
COM
Komfortebene ( 6 Z/h) oder
NO
höherer Komfortebene (9Z/h)
NO wählen.
RT310 Anschlussdiagramm
RT310RF Anschlussdiagramm
Achtung: Wenn Sie das Set RT310RF haben, dann sind Sender und Empfänger werkseitig bereits
verbunden. Für einzelne Komponenten, bzw. für weitere Empfänger müssen ALLE Empfänger mit
dem Sender (Thermostat) neu verbunden werden.
MAX
16 (5) A
N L
AC 230 V
TPI Spreizung
Wenn Spreizung mit
dem DIP Schalter
Nr. 2 gewählt wurde
ist der DIP Schalter
Nr. 1 inaktiv. Die
Temperaturgenauigkeit
ist auf +/- 0.25C
eingestellt.
N L
N L
AC 230 V
L
AC 230 V
L
MAX
3 (1) A
MAX
3 (1) A
OR M
M
OR
N
N
N
L
COM
NO
N L
AC 230 V
L
N
L
COM
MAX
3 (1) A
NO
OR
N L
M
L, N Nap
OR
N
