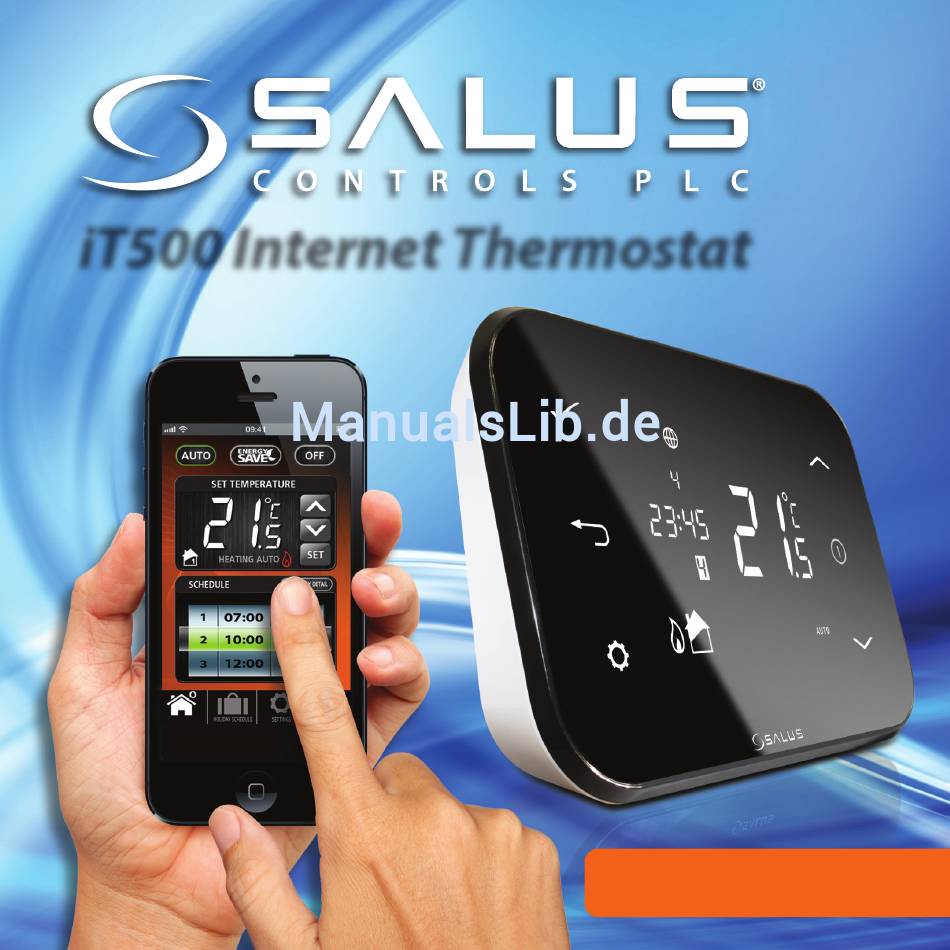

- Seite 1 Internet Thermostat B E N U T Z E R H A N D B U C H...
-
Seite 2: Konformität & Sicherheit Produktinformationen
Konformität & Sicherheit Produktinformationen Diese Anweisungen gelten für das auf der Titelseite abgebildete SALUS Controls-Modell in diesem Handbuche, und darf nicht mit einer anderen Marke oder Modell verwendet werden. Dieses Zubehör muss durch eine fachkundige Person eingebaut werden. Die Installation muss den Vorschriften der aktuellen IEE Verdrahtungverordung und aktuellen Bauvorschriften entsprechen. -
Seite 3: Inhalt Der Box
Inhalt der Box iT500TR Thermostat iT500RX Empfänger iTG500 Gateway ADSL Cable iTA500 Power adaptor Optional Stand Befestigen Schrauben & Dübel Wandhalterung Wandhalterung iT500 BENUTZERHANDBUCH 03... -
Seite 4: Installation
Installation Finden Sie im Installationshandbuch. Das Installationshandbuch veranschaulicht auch wie Sie Ihren iT500-Thermostat mit dem Internet verbinden. Verbindung & Steuerung www.salus-controls.de Einzelheiten finden Sie auf Seite 18 in der Installationsanleitung. 04 iT500 BENUTZERHANDBUCH... - Seite 5 Tippen Sie auf die Sperre Anzeige Zeigt an das die Berührungs-Sperre aktiviert ist Batteriestatus Gibt an, dass der Batteriestand niedrig ist Urlaubs-Indikator Gibt an, dass Urlaubs Betriebsmodus ausgewählt ist Internet-Anzeige Zeigt iTG500 und SALUS-Server-Verbindung an Kühlung Indikator Zeigt an das der Kühlausgang offen ist* AN-Indikator Warmwasser dauerhaft an* Einmal Indikator...
- Seite 6 Steuerung Erhöhen Bestätigen Display ON zurück Einstellungen Senken 06 iT500 BENUTZERHANDBUCH...
- Seite 7 Das System wird von Ihrem Installateur eingestellt , und sollte nur von Ihrem Installateur verändert werden. Nur eine Heizungszone Eine Heizungszone plus Warmwasser Zwei Heizungszonen iT500 Anzeige iT500 Anzeige iT500 Anzeige Smartphone-Display Smartphone-Display Smartphone-Display PC Display PC Display PC Display iT500 BENUTZERHANDBUCH 07...
-
Seite 8: Ein Heizzonen System, Pc & Smartphone-Steuerung
Ein Heizzonen System, PC & Smartphone-Steuerung Jetzt, wo Sie Ihre Systemtyp identifiziert haben, können Sie via PC oder Smartphone Ihr iT500 steuern. “Energie sparen” wird die niedrigsten eingestellte Tagestemperatur verwenden. Wird angezeigt, wenn das aktuelle Programm manuell überschrieben wurde Nur eine Heizungszone * Drücken Sie AUTO um das Überschreiben der... -
Seite 9: Eine Heizungszone System-Bedienung
Eine Heizungszone System-Bedienung Regelung , die auf Ihrem Smartphone oder PC zur Verfügung stehen, stehen auch lokal auf dem iT500 zur Verfügung. Zeitweilige Außerkraftsetzung der Ihre Temperatur Die Bedienungen auf den nächsten Seiten Drücken Sie die Power-Taste zum Starten und verwenden können über Ihr... - Seite 10 Eine Heizungszone System-Bedienung Schalten Ihre Heizung von AUTO auf OFF. Drücken Sie die Power- Taste zum starten und verwenden Sie die Schaltflächen um von Auto auf Aus zu wechseln. Das Gerät wird zum Start- Bildschirm zurückzukehren. 10 iT500 BENUTZERHANDBUCH...
-
Seite 11: Zwei Zentrale Heizzonen System Pc & Smartphone-Steuerung
Zwei zentrale Heizzonen System PC & Smartphone-Steuerung Jetzt, wo Sie Ihre Systemtyp identifiziert haben, können Sie via PC oder Smartphone Ihr iT500 steuern. Informationen über das Regeln einer einzelnen Zone über Smartphone oder Zwei Heizungszonen. PC finden Sie auf Seite 8. -
Seite 12: Zwei Heizungszonen System, Lokale Steuerung
Solltemperatur zu ändern. Drücken Sie dann den Hacken um anzunehmen. Hinweis: Status wurde hinzugefügt. Drücken , um temporäres Überschreiben abzubrechen. Hinweis: Status wurde hinzugefügt. Hinweis: Der beleuchtete Zahnkranz der nun angezeigt wird, deutet auf manuellen Handbetrieb an. 12 iT500 BENUTZERHANDBUCH... - Seite 13 Heizung von AUTO auf AUS. Zonen 1 und 2. Drücken Sie die Power- Taste zum starten und verwenden Sie die Schaltflächen um von Auto auf Aus zu wechseln. Um direkt zur Zone Zwei zu wechseln, kurz drücken iT500 BENUTZERHANDBUCH 13...
- Seite 14 Eine Heizungszone + Warmwasser-System, PC & Smartphone Steuerung Jetzt, wo Sie Ihre Systemtyp identifiziert haben, können Sie via PC oder Smartphone Ihr iT500 steuern. “Energie sparen” wird die niedrigsten eingestellte Tagestemperatur verwenden. Wird angezeigt, wenn das aktuelle Programm manuell überschrieben wurde Eine Heizungszone plus Warmwasser.
- Seite 15 Warmwasser wöchentlichem Sparen kontinuierlich wöchentlich einmal dauerhaft dauerhaft Zeitplan Modus Zeitplan Überschreiben Programm Ansicht/ändern Temperatur * Wöchentlich Warmwasser Zeitplan Ansicht/ändern Wöchentlich gegenwärtig Heizung Programm Zeitplan gegenwärtig Programm Warmwasser Erhöhung Startseite Urlaub Einstellungen Zurück Startseite Urlaub Einstellungen Zurück iT500 BENUTZERHANDBUCH 15...
- Seite 16 Eine Heizungszone + Warmwasser-System-Bedienung Temporäre Überschreibung der Temperatur und die Erhöhung des Warmwassers. Drücken Sie die Power-Taste zum Starten und verwenden Sie die angezeigten Schaltflächen, um die Solltemperatur zu ändern. Drücken Sie dann den Hacken um anzunehmen. Um direkt ins Warmwasser zu wechseln kurz drücken...
- Seite 17 Eine Heizungszone + Warmwasser-System lokale Regelung Schalten Ihre Heizung von AUTO auf Aus und Überschreibt den Warmwasser- AUTO-Modus. Um direkt ins Warmwasser zu wechseln kurz drücken Warmwasser permanent an Warmwasser einmal an Warmwasser dauerhaft aus Zurück zu Start-Bildschirm iT500 BENUTZERHANDBUCH 17...
-
Seite 18: Standardzeitpläne Programm
Standardzeitpläne Programm Standardzeitpläne Programm PROGRAMM WOCHENTAG (1 bis 5) WOCHENTAG (6 bis 7) Ihr iT500 kommt Zeit 6:00am Zeit 6:00am Sollwert Temp 21ºC Sollwert Temp 21ºC voreingestellte mit diesen Zeit 8:00am Zeit 8:00am Standard-Programm- Sollwert Temp 14ºC Sollwert Temp 14ºC Zeitplänen. - Seite 19 Freitag fest. Bitte weiter mit Programm 2 auf der nächsten Seite. Programm für Montag bis Freitag Ständig drücken Lässt den Bildschirm ständig an. Ein Programm für Montag bis Freitag und Programm für Sa/So Ganzwöchiges Programm iT500 BENUTZERHANDBUCH 19 Tag Individuelle Tagesprogrammierung...
- Seite 20 Anzeigen oder ändern Ihrer Programme Two zone configuration Sie können nun Programm 2 einstellen Wiederholen Sie die Schritte für Programm Programm für Samstag und Sonntag Wiederholen Sie die Schritte für Programm Führen Sie Schritte Alle Programme nun eingestellt zum Start auf vorherige Seite aus...
- Seite 21 Heizung und Warmwasser Befolgen Sie die Schritte Start auf den vorherigen zwei Seiten Zentralheizung Programm eingeben Hinweis: Warmwasser hat An und AUS Warmwasser-Programm auswählen für bestimmtes Programmzeiten anstelle von Temperaturen. Gehen Sie wie auf den vorherigen zwei Seiten vor iT500 BENUTZERHANDBUCH 21...
- Seite 22 Programm-Menü: Einstellung Datum und Uhrzeit Stunde Wenn der iT500 mit dem Internet verbunden wird werden Datum und Uhrzeit automatisch eingestellt. Jedoch kann dies Minute auch manuell festgelegt werden. Längeres Drücken um Benutzereinstellungen einzustellen. Monat Jederzeit drücken und für 5 Sekunden halten zurück zum Start-Bildschirm...
-
Seite 23: Nützliche Informationen
Smartphone App eingestellten aktivieren. sie die Temperatur Schaltfläche. aufzuheben – Drücken Sie Energie-Modus verlassen Sperr-Funktion Zum aktivieren oder Zum betreten oder deaktivieren der verlassen des Sperre drücken Sie Modus "Energie", drücken und halten gleichzeitig Sie die Schaltfläche. iT500 BENUTZERHANDBUCH 23... - Seite 24 SALUS Controls ist Mitglied der Computime Gruppe Zur Aufrechterhaltung einer Politik der ständigen Weiterentwicklung der Produkte, behält sich SALUS Controls plc das Recht vor, Spezifikation, Design und Materialien der Produkte, die in dieser Broschüre aufgeführt sind, ohne vorherige Ankündigung zu ändern.
