Inhaltszusammenfassung für Salus RT100

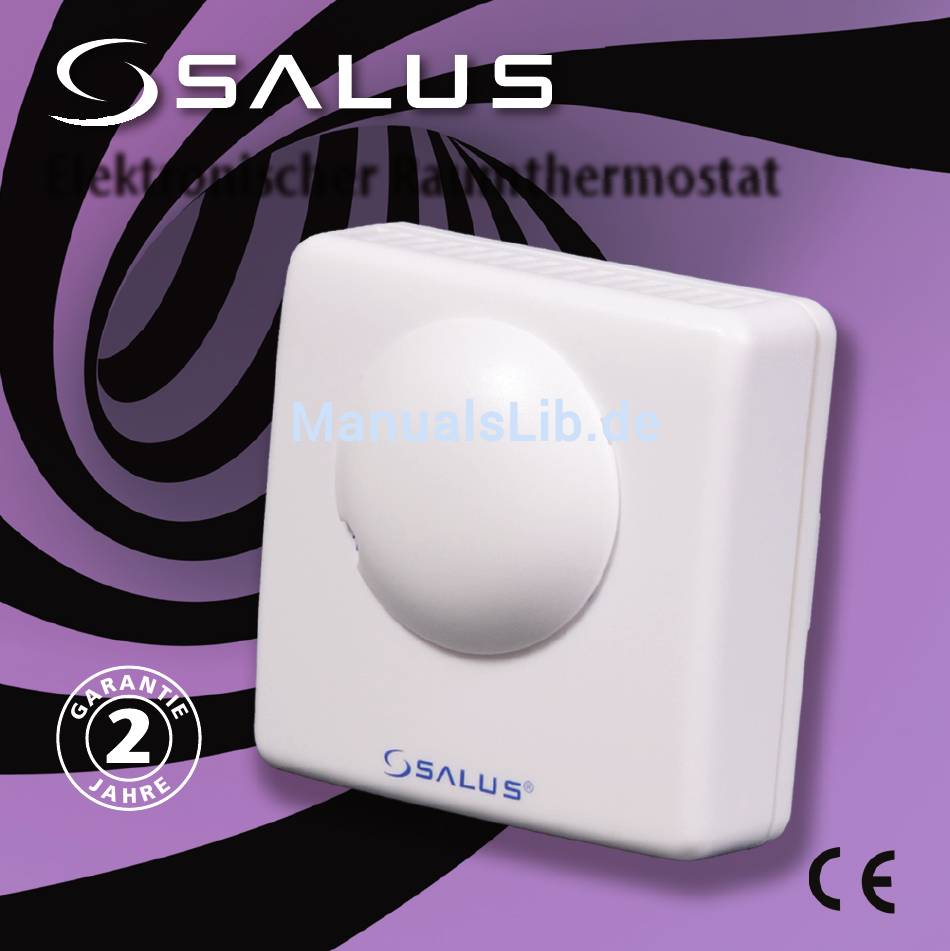

- Seite 1 Elektronischer Raumthermostat Bedienungsanleitung Modell Nr RT100...
- Seite 2 RT100 BEDIENUNGSANLEITUNG...
-
Seite 3: Produktkonformität
EG-Kennzeichnungsrichtlinie 93/68/EWG SICHERHEITSINFORMATION Diese Bedienungsanleitung bezieht sich ausschließlich auf das auf der Vorderseite der Anleitung angegebene Salus Controls Modell und darf mit keinem anderen Modell oder Fabrikat verwendet werden. Diese Bedienungsanleitung ist ausschließlich für die Verwendung in Großbritannien vorgesehen und sollte neben jeglichen anderen gesetzlichen Verpflichtungen befolgt werden. -
Seite 4: Bedienung

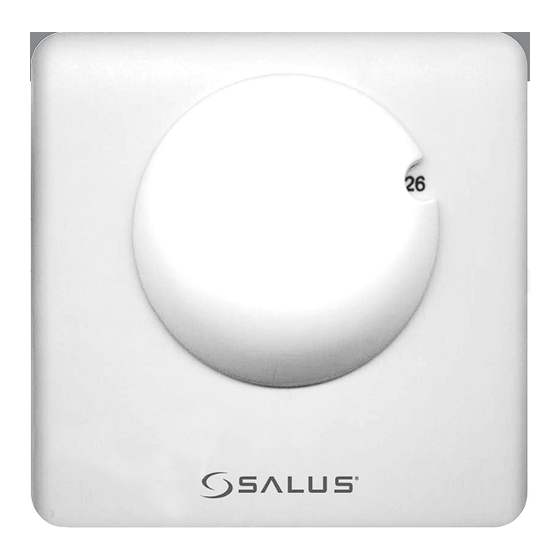

Thermostat eingestellte Temperatur unterschritten wird und schaltet sie aus, wenn die eingestellte Temperatur erreicht ist. Der RT100 von Salus Controls ist ein eleganter und exakt arbeitender mechanischer Thermostat mit einem großen, einfach zu bedienenden Drehregler. Der Thermostat wurde speziell zur spannungsfreien Benutzung entwickelt. -
Seite 5: Installation
Bitte lesen Sie vor Installationsbeginn die wichtigen Sicherheitsinformationen am Anfang dieser Bedienungsanleitung. Position Die ideale Position des RT100-Thermostats befindet sich in etwa 1,5m Höhe an einem einfach erreichbaren und gut beleuchteten Ort, unbeeinträchtigt von extremen Temperaturen und Zugluft. Bringen Sie den Thermostat nicht an einer Außenwand, über einem Heizkörper oder in direkter Sonneneinstrahlung an. -
Seite 6: Elektrische Anschlüsse
Die Stromversorgung darf erst nach vollständiger Installation aller Elemente angeschlossen werden. HINWEIS: Alle Elektroinstallationsarbeiten müssen durch eine autorisierte Elektrofachkraft oder eine andere sachkundige Person durchgeführt werden. Bei Unklarheiten kontaktieren Sie entweder eine Elektrofachkraft, einen Heizungsinstallateur oder Ihren Boiler-/Heizungssystemlieferanten. RT100 BEDIENUNGSANLEITUNG... -
Seite 7: Zusammenbau Des Thermostats
Sie diese mit den Feststellschrauben. Setzen Sie den Drehregler wieder ein: wenden Sie dabei keine Gewalt an - er lässt sich nur in einer bestimmten Position anbringen. Entfernen oder bringen Sie die Abdeckung des RT100 nur bei vorheriger Trennung von der Spannung wieder an. RT100 BEDIENUNGSANLEITUNG... -
Seite 8: Wartung
Reparaturarbeiten mü s sen durch Salus Controls oder einen Vertragshändler durchgefü h rt werden. Überprü f en Sie bei Fehlfunktionen des RT100- Thermostats ob: • Die RT100-Temperatur korrekt eingestellt wurde. • Die Zeitschaltuhr des Heizsystems oder das Programmiergerät eingestellt wurde. -
Seite 9: Produktspezifikation
Schaltung Schaltspannung:: 230V AC / 50Hz Schaltstrom: 1A induktiv Kontaktart: Spannungsfrei Temperatur Bereich: 5 ºC bis 35 ºC Abweichung:: 0.5ºC bis 0.8º Umgebung Betriebstemperatur: 0 ºC bis + 50 ºC Lagertemperatur:: - 20 ºC bis + 55 ºC RT100 BEDIENUNGSANLEITUNG... - Seite 10 RT100 Garantie Salus Controls garantiert, dass das hier beschriebene Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation fü r einen Zeitraum von zwei Jahren ab Kaufdatum erfü l len wird. Die alleinige Gewährleistungshaftung von Salus Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen.
- Seite 11 RT100 BEDIENUNGSANLEITUNG...
- Seite 12 Salus Controls GmbH, Dieselstrasse 34, 63165 Mühlheim am Main Tel: +49 (6108) 82585- 0 Fax: +49 (6108) 82585- 29...
