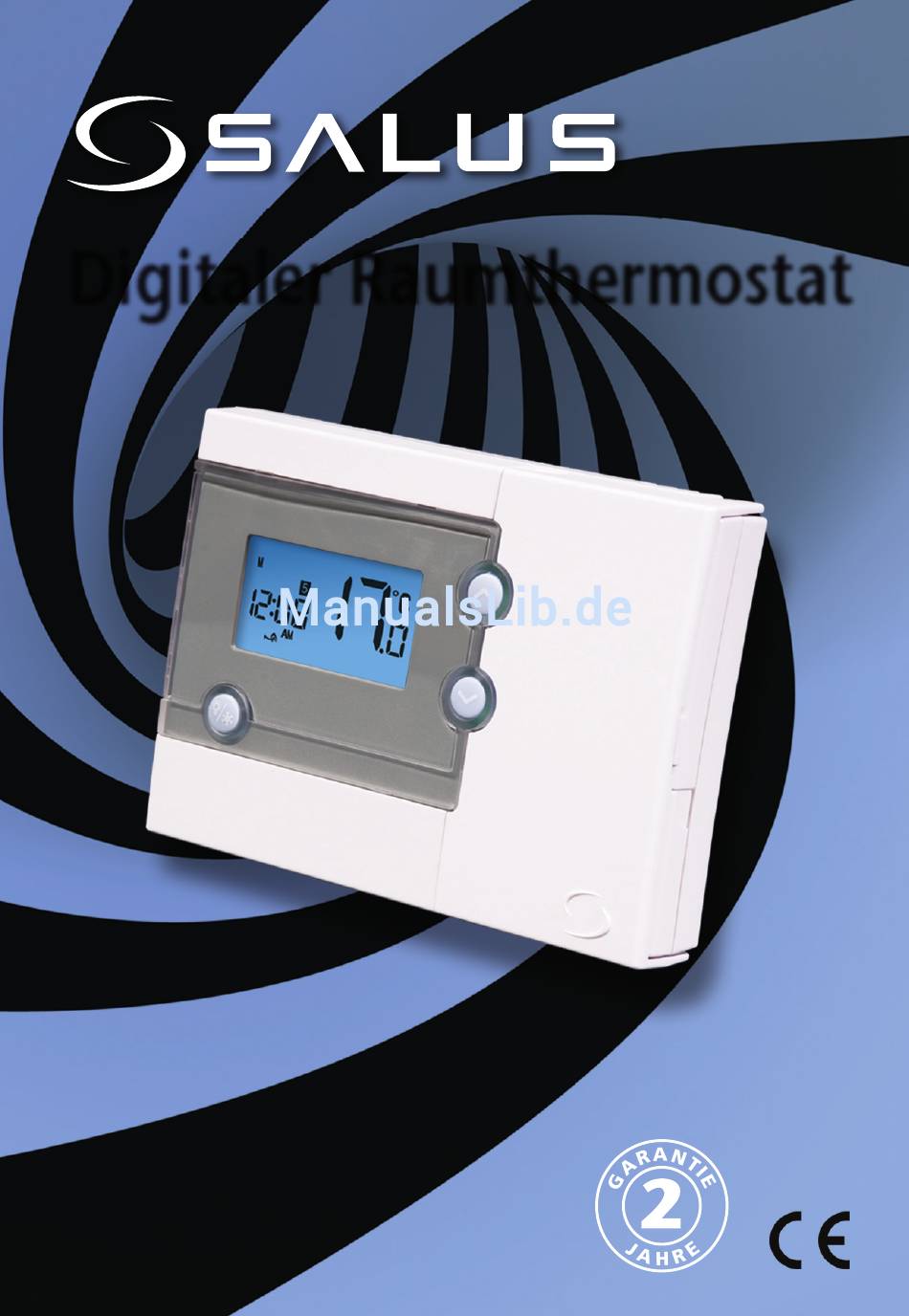

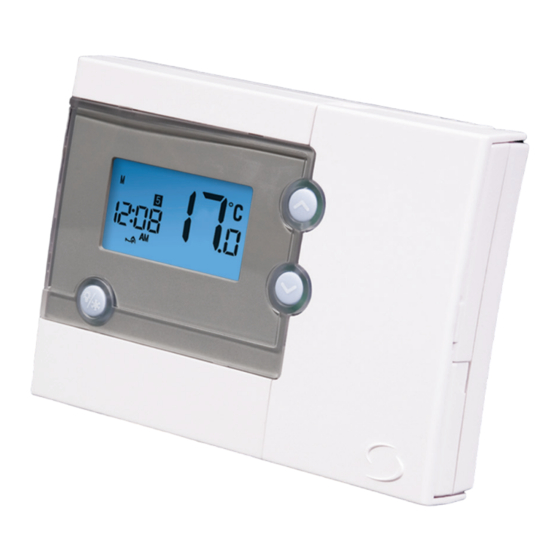

- Seite 1 Digitaler Raumthermostat Bedienungsanleitung Modellnr. RT500...
-
Seite 2: Produktkonformität
SICHERHEITSINFORMATIONEN Ausführungen dieser Bedienungsanleitung gelten ausschließlich für das Produkt des Herstellers Salus Controls, dessen Modellnummer auf dem Deckblatt dieser Betriebsanleitung angegeben ist und sind nicht auf andere Hersteller oder Modelle anzuwenden. Unterbrechen Sie die AC-Spannungsversorgung bevor das Gerät geöffnet oder von der Wand entfernt wird. - Seite 3 Heizungsanlage in Ihrem Haus, wie benötigt, ein- und auszuschalten. Er funktioniert, indem er die Temperatur nach einer Reihe vorprogrammierter Einstellungen kontrolliert und an den verschiedenen Zeiten des Tages regelt. Der programmierbare Thermostat RT 500 von Salus Controls ist ein stilvoller genauer für Wochentage und 2 Wochenendtage oder für 7 Tage programmierbarer...
-
Seite 4: Installation
Anleitung aufgeführt sind, bevor Sie mit der Installation des Gerätes beginnen. Die optimale Position für den RT500 ist ca. 1,5 m über dem Fußboden. Er sollte an einem Ort montiert werden, an dem der Thermostat zugänglich, ausreichend beleuchtet und keinen extremen Temperaturen oder Zugluft ausgesetzt ist. - Seite 5 Befestigen Sie alle Leitungen vorsichtig und achten Sie darauf, dass eine gute Verbindung unter den Unterlegscheiben besteht. Der RT500 benötigt zur Funktion zwei ‘AA’ Alkaline Batterien. Stellen Sie sicher, dass die Batterien korrekt eingelegt sind, unter Beachtung der Kennzeichnung der Polarität an Thermostat und Batterie.
-
Seite 6: Jumper-Einstellungen
Techniker, der die Installation vornimmt oder einer anderen qualifizierten Person durchgeführt werden. Der Installateur muss die erforderlichen "Jumper”-Positionen wählen, wenn Änderungen an den Standardeinstellungen vorgenommen werden müssen. Die “Jumper” befinden sich auf der Rückseite des RT500. "Jumper" Funktion Standard Span Beweglicher Jumper für... -
Seite 7: Nach Der Installation
NACH DER INSTALLATION Nach der vollständigen Installation und dem ersten Start des RT500 verhält der Thermostat sich wie folgt: Alle Felder auf der Anzeige und die Hintergrundbeleuchtung werden für zwei Sekunden eingeschaltet. Nach den zwei Sekunden arbeitet der RT500 im Normal-Modus, d.h. er wird die Raumtemperatur anzeigen. -
Seite 8: Benutzeroberfläche Und Steuerung
Der Kontrollprozess startet. • Die Programmnummer wird aktualisiert, um das laufende Programm anzuzeigen Wenn der "Reset"-Knopf gedrückt wird, wird sich der RT500 wie oben beschrieben verhalten: Nutzereinstellungen im internen Speicher werden gelöscht und mit den Standardeinstellungen überschrieben und alle programmierbaren... -
Seite 9: Betrieb
Bestimmt eine Uhrzeit oder Programmeinstellung. "RESET"-Knopf Setzt den programmierbaren Thermostat (Rückstelltaste) zurück auf Standard - Einstellungen (Werkseinstellung). BETRIEB Der RT500 wird durch eine geringe Anzahl an Bedientasten über eine intuitive Benutzeroberfläche bedient und gesteuert. hintergrundbeleuchtete LCD- Anzeige bietet eine gut ablesbare Darstellung Status programmierbaren Thermostats. -
Seite 10: Einstellen Der Uhrzeit
Drücken Sie die "SET"-Taste um die neue Zeit und Tageseinstellung zu bestätigen. Dies speichert die Änderungen und führt zurück zum Normal- Modus des RT500. The RT500 will also return to Normal mode (and save the clock settings) if no keys are pressed for more than 15 seconds. RT500 BEDIENUNGSANLEITUNG... -
Seite 11: Programmierung Des Rt500
Sie die Einheit sehr leicht für Ihre passend umprogrammieren. Die Auswahl des Standard-Programmier-Modus (5/2 oder 7 Tage) erfolgt durch das Verändern der "Jumper" auf der Rückseite des RT500, wie bereits zuvor in dieser Bedienungsanleitung beschrieben wurde. 5/2 TAGE STEUERZYKLUS... - Seite 12 Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur …bevor Sie wieder zurück zum Programm 1 gelangen. Indem Sie die "SET"- Taste während dieses Vorgangs drücken, bestätigen Sie die Einstellungen und kehren zurück zur Programmauswahl. RT500 BEDIENUNGSANLEITUNG...
- Seite 13 7 TAGE STEUERZYKLUS Der RT500 bietet ebenfalls einen 7 Tage-Programmiermodus, welcher es Ihnen ermöglicht 5 verschiedene Soll-Zeiten und Soll-Temperaturen für jeden Wochentag zu konfigurieren und somit 35 verschiedene Programmiereinstellungen erlaubt. Um eine Programmierung aufzurufen oder zu ändern, drücken Sie bitte die "SET"-Taste, während sich der RT500 im Normal-Modus befindet.
- Seite 14 Sie dazu lediglich die oben angeführten Schritte, während Sie im Programmiermodus sind und wählen Sie den entsprechenden Tag aus, den Sie einstellen möchten. Unabhängig davon, welcher Programmiermodus des RT500 ausgewählt ist (5/2 oder 7 Tage), wechselt der Thermostat nach abgelaufenen 15 Sekunden automatisch zum Normal-Modus, während alle vorgenommenen Einstellungen automatisch gespeichert werden.
- Seite 15 FROSTSCHUTZMODUS Drücken und halten Sie die Hintergrundbeleuchtungs- / Frostschutz-Taste drei Sekunden lang, während sich der RT500 im Normal-Modus befindet, gedrückt, um den Frostschutzmodus einzuschalten. Wenn der Frostschutz eingeschaltet ist, wird die Soll-Temperatur automatisch auf 5°C festgelegt, um Schutz vor der Gefahr durch Einfrieren zu bieten.
-
Seite 16: Abrufen Der Soll-Temperatur
LCD-Anzeige die aktuelle Soll- Temperatur anzeigen: Um diese Anzeige zu verlassen, können Sie jede Taste, außer der Aufwärts- und Abwärts-Taste drücken oder ohne eine Taste für etwa vier Sekunden zu drücken; einer dieser Schritte wird den RT500 zum Normal-Modus zurückkehren lassen. RT500 BEDIENUNGSANLEITUNG... - Seite 17 TEMPORÄR MANUELLER MODUS Es ist möglich die aktuell eingestellte Soll-Temperatur des RT500 zu überschreiben. Dazu bestehen zwei Möglichkeiten: • Während der Überprüfung der Soll-Temperatur: Durch Drücken der Aufwärts- oder Abwärts-Taste, während die Soll-Temperatur angezeigt wird, können Sie die Soll-Temperatur in 0,5°C-Schritten erhöhen oder verringern.
-
Seite 18: Andere Funktionen Und Kontrollen
ANDERE FUNKTIONEN UND KONTROLLEN Hintergrundbeleuchtung Die Hintergrundbeleuchtung des RT500 schaltet sich automatisch ein, wenn eine der Bedientasten gedrückt wird. Die Hintergrundbeleuchtung bleibt ca. 5 Sekunden nach dem letzten Tastendruck aktiviert, außer wenn Sie Änderungen an der Uhr, Programmen oder im temporär-manuellen Modus vornehmen. - Seite 19 "Sleep"- Modus Durch kurzes gleichzeitiges Drücken der Aufwärts- und Abwärts-Taste wechselt der Thermostat in den „Sleep“-Modus. In diesem Modus werden alle Funktionen des RT500 pausiert, um Strom zu sparen. Während des "Sleep"-Modus: • Die LCD-Anzeige ist leer. • Aller Ausgang des RT500 wird sofort ausgeschaltet.
-
Seite 20: Wartung
Sollte der programmierbare Raumthermostat RT500 nicht ordnungsgemäß funktionieren, prüfen Sie bitte: • ob die Batterien des RT500 vom richtigen Typ, richtig eingelegt und nicht leer sind - setzen Sie im Zweifel neue Batterien ein. • ob die Temperatur am RT500 richtig eingestellt ist. -
Seite 21: Produkteigenschaften
10:00 PM TEMP 14 ºC 14 ºC Temperatur Skala: Celsius Soll-Temperaturbereich: 5 ºC bis 35 ºC Auflösung: 0.5 ºC Toleranz: Weniger als ± 0.5 ºC bei 25 ºC Temperatur-Messbereich: 5.0 ºC bis 45.0 ºC Genauigkeit der Anzeige: 0.5 ºC RT500 BEDIENUNGSANLEITUNG... - Seite 22 3A ohmsch, 1A induktiv Schalttyp: Einpoliger Ein-/Ausschalter (SPST) Stromversorgung Stromversorgung: 2 x AA Alkaline Batterien (verwenden Sie keine wiederaufladbaren Batterien) Batterielebensdauer: Ca. 1 Jahr Umgebung Betriebstemperatur: 0 ºC bis + 50 ºC Lagertemperatur: - 20 ºC bis + 55 ºC RT500 BEDIENUNGSANLEITUNG...
- Seite 23 RT500 Gewährleistung Salus Controls gewährt für dieses Produkt eine Gewährleistung gegen Material- oder Verarbeitungsfehler für einen Zeitraum von zwei Jahren ab Kaufdatum und garantiert, dass das Gerät gemäß seinen Spezifikationen betrieben werden kann. Bei Verletzung dieser Gewährleistung besteht der einzige Anspruch gegenüber Salus Controls im Austausch oder der Reparatur des fehlerhaften Produktes (nach Wahl des Herstellers).
- Seite 24 Salus Controls GmbH, Dieselstrasse 34, 63165 Mühlheim am Main Tel: +49 (6108) 82585- 0 Fax: +49 (6108) 82585- 29...
