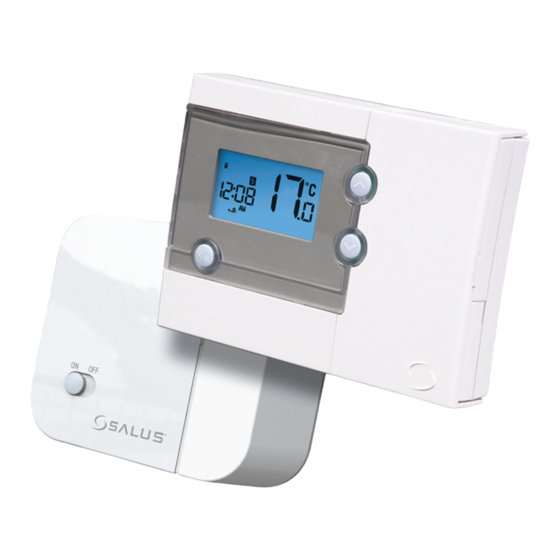

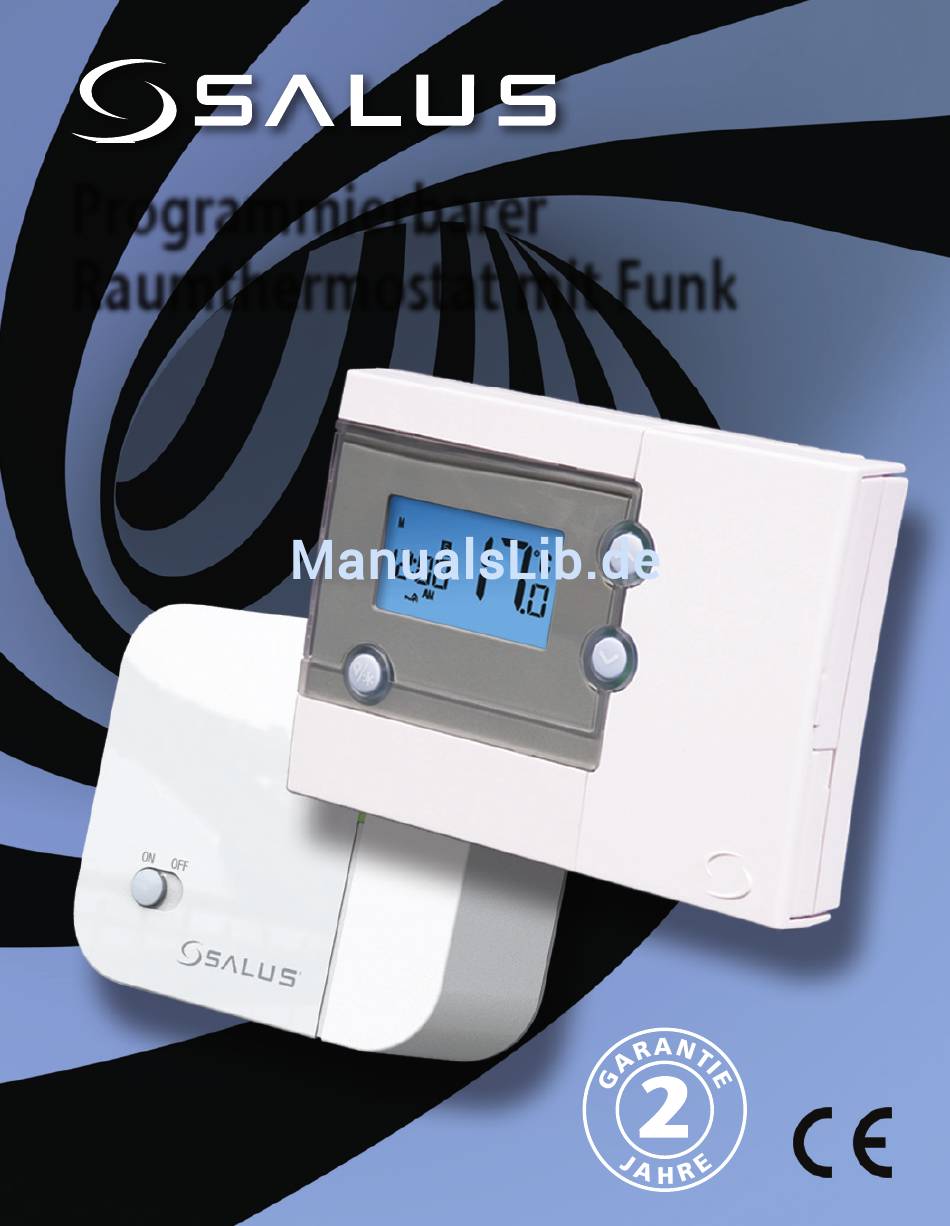

- Seite 1 Programmierbarer Raumthermostat mit Funk Bedienungsanleitung Modellnr. RT500RF Funk...
-
Seite 2: Produktkonformität
Niedervoltspannungsrichtlinie 2006/95/EG • CE-Kennzeichnung 93/68/EG SICHERHEITSINFORMATIONEN Ausführungen dieser Bedienungsanleitung gelten ausschließlich für das Produkt des Herstellers Salus Controls, dessen Modellnummer auf dem Deckblatt dieser Betriebsanleitung angegeben ist und sind nicht auf andere Hersteller oder Modelle anzuwenden. Beim Einrichten Empfängers stets AC-Spannungsversorgung zu unterbrechen, bevor das Gerät... - Seite 3 Reihe vorprogrammierter Einstellungen kontrolliert und an den verschiedenen Zeiten des Tages regelt Der programmierbare Thermostat RT500 Funk von Salus Controls ist ein stilvoller und genauer für 5 Wochentage und 2 Wochenendtage oder für 7 Tage programmierbarer elektronischer Raumthermostat mit einer großen, leicht ablesbaren Anzeige.
-
Seite 4: Installation
Elektriker oder einem entsprechend ausreichend ausgebildetem Fachmann durchgeführt werden. Falls Sie sich nicht sicher sind, wie der programmierbare Thermostat korrekt zu installieren ist, lassen Sie sich entweder durch einen ausgebildeten Elektriker, Heizungstechniker oder den Anbieter Ihrer Heizungs - und Warmwasseranlage beraten. RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 5 Schalter sich in der "On"-Position befindet und die Einheit über eine Stromversorgung verfügt. Die untere LED Funktion "Heizen" vom RT500 Funk empfängt. (grün) leuchtet auf, wenn der Empfänger eine Information über aktivierte Anschlussklemmen und der Funk-ID-Code- Schiebeschalter befinden sich auf der Rückseite des Empfängers, diesem Bild dargestellt: RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 6: Receiver Anschlussklemmen
230V AC Stromversorgung verfügen. • Prüfen Sie, ob die Heizung über eine externe Thermostat-Schleife und über 230V Strom verfügt. • Wenn die Heizung über zwei Klemmen für den Thermostat verfügt, trennen Sie die Verbindung von der Heizung. RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 7 • Der Empfänger sollte über eine permanente 230V AC Stromversorgung verfügen. • Prüfen Sie, ob der Heizung über eine externe Thermostat-Schleife und NICHT über 230V Strom verfügt. • Wenn die Heizung über zwei Klemmen für den Thermostat verfügt, entfernen Sie die Verbindung von der Heizung. RT500RF FUNK BEDIENUNGSANLEITUNG...
- Seite 8 Beweglicher Jumper für die Auswahl der Temperaturspanne von ± 0.5°C (Standard) oder ± 1.0°C 1,2,3,4,5 Zu entfernende Jumper für die Änderung des Funk-ID-Codes, in Verbindung mit dem Lern-Modus des Heizungsmoduls HINWEIS: Der "Reset"-Knopf muss nach dem Ändern der "Jumper"-Positionen gedrückt werden. RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 9: Funk Id-Code Einstellungen
Receivers zu ändern, müssen Sie einfach einen oder mehrere der 5 Schieberegler auf der Rückseite des Empfängers (sie sind von 1 bis 5 nummeriert, exakt so, wie auf dem Bild dargestellt) nach oben schieben. Merken Sie sich diese Auswahl. RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 10 Bitte sorgen Sie dafür, dass Sie die entfernten Jumper an einem sicheren Ort aufbewahren, falls Sie den Funk-ID-Code später erneut einstellen müssen. Es ist nötig "RESET" auf der Bedieneinheit zu drücken, nachdem Sie Änderungen am Funk-ID-Code vorgenommen haben. RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 11: Überprüfen Der Funkverbindung
Problem ist, können Sie den Funk-ID-Code nach Befolgen der Schritte unter "Funk-ID-Code-Einstellungen" dieser Bedienungsanleitung ändern; wiederholen Sie dann die Schritte 1 bis 5. (Beachten Sie, dass Sie die Rückstelltaste am RT500 Funk drücken müssen, nachdem Sie den Funk-ID- Code geändert haben.) RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 12 Bedieneinheit daran bemerken, dass diese zwar ein Heizen fordert oder gestoppt hat, aber der Empfänger nicht entsprechend geschaltet hat, warten Sie 10 Minuten, bis das nächste Funksignal übermittelt wird. Der Empfänger sollte nun wieder korrekt schalten. RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 13: Nach Der Installation
Die Programmnummer wird aktualisiert, um das laufende Programm anzuzeigen Wenn der "Reset"-Knopf gedrückt wird, wird sich der RT500 Funk wie oben beschrieben verhalten: Nutzereinstellungen im internen Speicher werden gelöscht und mit den Standardeinstellungen überschrieben und alle programmierbaren Thermostat-Einstellungen werden auf die Standardwerde zurückgesetzt. RT500RF FUNK BEDIENUNGSANLEITUNG... -
Seite 14: Benutzeroberfläche Und Steuerung
5 Sekunden ein, oder aktiviert / deaktiviert Frostschutz - Taste den Frostschutz. "SELECT"-Taste Wählt die Uhr oder eine Programmeinstellung aus. "SET"-Taste Bestimmt eine Uhrzeit oder Programmeinstellung "RESET"-Knopf Setzt den programmierbaren Thermostat zurück (Rückstelltaste) auf Standard-Einstellungen (Werkseinstellung) RT500RF FUNK BEDIENUNGSANLEITUNG... -
Seite 15: Betrieb
Dies speichert die Änderungen und führt zurück zum Normal-Modus des RT500 Funk. Die RT500 Funk Steuereinheit wird ebenso in den Normal-Modus zurückkehren (und die Uhrzeiteinstellungen speichern), insofern keine anderen Tasten für mehr als 15 Sekunden gedrückt werden. RT500RF FUNK BEDIENUNGSANLEITUNG... -
Seite 16: 5/2 Tage Steuerzyklus
Dadurch gelangen Sie in den Programmiermodus. Die LCD-Anzeige zeigt nun Programmnummer 1 und "SET PROG" an, während alle weiteren Anzeigen erlöschen. Die Wochentage blinken nun, um anzuzeigen, dass das jeweils ausgewählte Element bereit ist, eingestellt zu werden: RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 17 Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur Stunde Minute Soll-Temperatur …bevor Sie wieder zurück zum Programm 1 gelangen. Indem Sie die "SET"-Taste während dieses Vorgangs drücken, bestätigen Sie die Einstellungen und kehren zurück zur Programmauswahl. RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 18: Tage Steuerzyklus
Drücken Sie die "SET"-Taste während des Programmiermodus, um in den Normal-Modus des RT500 zurückzukehren. Drücken Sie die "SELECT"-Taste um den ausgewählten Tag zu bestätigen. Danach wird die Stundenanzeige anfangen zu Blinken, um anzuzeigen, dass sie ausgewählt ist und eingestellt werden kann: RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 19 (5/2 oder 7 Tage), wechselt der Thermostat nach abgelaufenen 15 Sekunden automatisch zum Normal-Modus, während alle vorgenommenen Einstellungen automatisch gespeichert werden. Sie können die Einstellungen der Programme auch abrufen und ändern, während der Frostschutzmodus aktiv ist. RT500RF FUNK BEDIENUNGSANLEITUNG...
- Seite 20 - und Frostschutz-Taste drücken und für drei Sekunden gedrückt halten. ABRUFEN DER SOLL-TEMPERATUR Sie können sich die Soll-Temperatur jederzeit anzeigen lassen, indem Sie entweder die Aufwärts- oder Abwärts-Taste drücken. Während ein Programm läuft, zeigt die LCD- Anzeige Soll-Temperatur Programms, wobei die "SET"-Anzeige erscheint: RT500RF FUNK BEDIENUNGSANLEITUNG...
- Seite 21 Soll-Temperatur anzeigen zu lassen. Nach zwei Sekunden wird die Bedieneinheit in den temporär-manuellen Modus wechseln und erlaubt nun die Soll-Temperatur zu erhöhen oder zu verringern. Wenn die Taste für zwei Sekunden losgelassen wurde, können Sie sich nun nur die Soll- Temperatur anzeigen lassen. RT500RF FUNK BEDIENUNGSANLEITUNG...
- Seite 22 Modus, oder warten sie einfach ca. vier Sekunden ohne, dass Sie eine Taste drücken. Der temporär-manuelle Modus bleibt so lange aktiv, bis ein neuer Soll-Wert eingestellt wird, der Frostschutz eingeschaltet wird oder die nächste programmierte Zeit / Soll-Temperatur erreicht ist. RT500RF FUNK BEDIENUNGSANLEITUNG...
-
Seite 23: Andere Funktionen Und Kontrollen
Hintergrund weiterläuft, pausiert, um Strom zu sparen. Während des "SLEEP"-Modus: • Die LCD-Anzeige ist leer. • Aller Ausgang des RT500 Funk wird sofort ausgeschaltet. Drücken Sie irgendeine Taste, um die Bedieneinheit aus dem "Sleep"-Modus aufwachen zu lassen und diesen mithin zu beenden. RT500RF FUNK BEDIENUNGSANLEITUNG... -
Seite 24: Wartung
Wenn der RT500 Funk immer noch nicht korrekt funktioniert, drücken Sie bitte den "Reset"-Knopf. GEWÄHRLEISTUNG Salus Controls gewährt für dieses Produkt eine Gewährleistung gegen Material- oder Verarbeitungsfehler für einen Zeitraum von zwei Jahren ab dem Kaufdatum und garantiert, dass das Gerät gemäß seinen Spezifikationen betrieben werden kann. -
Seite 25: Produkteigenschaften
Weniger als ± 0.5 ºC bei 25 ºC Temperatur-Messbereich: 5.0 ºC bis 45.0 ºC (auf der Anzeige dargestellt) Wenn Raumtemperatur mehr als 45°C beträgt, wird "HI", wenn diese unter 5°C beträgt, wird "LO" auf der LCD-Anzeige erscheinen. Genauigkeit der Anzeige: 0.5 ºC RT500RF FUNK BEDIENUNGSANLEITUNG... - Seite 26 Sie keine wiederaufladbaren Batterien) Empfänger Stromversorgung: 230V AC / 50Hz Schaltleistung Stromversorgung: 230V AC / 50Hz Schaltstrom: 16A ohmsch, 5A induktiv Schutzart: IP30 Umgebung Betriebstemperatur: 0 ºC bis + 40 ºC Lagertemperatur: - 10 ºC bis + 60 ºC RT500RF FUNK BEDIENUNGSANLEITUNG...
- Seite 27 Material- oder Verarbeitungsfehler für einen Zeitraum von zwei Jahren ab Kaufdatum und garantiert, dass das Gerät gemäß seinen Spezifikationen betrieben werden kann. Bei Verletzung dieser Gewährleistung besteht der einzige Anspruch gegenüber Salus Controls im Austausch oder der Reparatur des fehlerhaften Produktes (nach Wahl des Herstellers). Name des Kunden: ..........
- Seite 28 Salus Controls GmbH, Dieselstrasse 34, 63165 Mühlheim am Main Tel: +49 (6108) 82585- 0 Fax: +49 (6108) 82585- 29...
