- Seite 1 Modell: RT510RF Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme....................6 DIP Schalter Einstellungen................7 Tasten Funktionen ......................7 LCD Symbole ........................8 Pairing Prozess ....................... 8 Verbinden von RT510RF und RXRT510 ............8 Test Modus ........................9 Installateurs Ebene ...................... 10 Einstellungen........................11 Einstellen der Zeit ..................... 11 Programmierung des RT510RF ................. -
Seite 3: Produkt Konformität
Innenbereich. Halten Sie Ihr Gerät stets trocken. Dieses Produkt muss von einer Sachkundigen Person im Sinne der EU und Nationalen Richtlinien eingebaut werden. Immer vom Netz trennen wenn Arbeiten an einem 230V strombetriebenen Gerät duchgeführt werden. Inhalt Anleitung 2x Schrauben und Dübel 1x RT510TX 1x RXRT510 2x AA Batterien 1x Thermostat Fuß RT510RF Anleitung... -
Seite 4: Einleitung
Einleitung Der programmierbare Raumthermostat RT510RF ist ein Raumthermostat mit Uhr und Wochenprogramm. Sie können ‘On’ und ‘Off’ Zeiträume festlegen wann Sie heizen wollen und dieses ihrem Bedürfniss anpassen. Ein Raumthermostat funktioniert durch die Messung der Lufttemperatur schaltet die Heizung, wenn die Lufttemperatur unter dem Sollwert fällt und schaltet ab, sobald diese eingestellte Temperatur... -
Seite 5: Eigenschaften

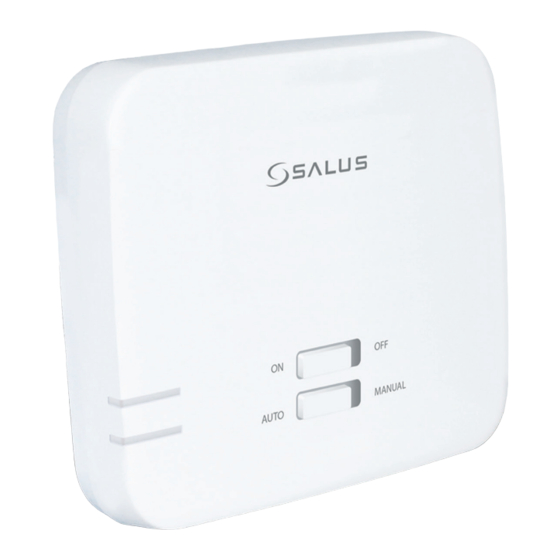

Installation 1. RXRT510 Empfänger Lösen Sie die Schrauben der Rückplatte damit Sie die Verdrahtung vornehmen können. Danach schalten Sie diesen an (Schieber auf ON). AUTO MANUAL Klemme Beschreibung Empfänger Klemmen Schaltausgang Potentialfreier Eingang Phase (230VAC) Null Elektrisches Diagramm RT510RF Anleitung... -
Seite 6: Funktion
Hinweis: Erst Verdrahten dann Einschalten, hiernach legen Sie die Batterien in das Thermostat ein und befolgen den Installationsschritten der Anleitung. 2. RT510RF Thermostat Entfernen Sie vorsichtig den Deckel der Front und legen 2 x AA Batterien ein dann schieben Sie den Deckel wieder drauf. -
Seite 7: Dip Schalter Einstellungen
Wählt Uhr oder Programmeinstellungen aus SELECT Drücken um Auswahl zu bestätigen 1. Einmal drücken für den Testmodus 2. für 3s gedrückt halten zum synchronisieren Für 3s zusammen gedrückt halten für Installateursmodus SELECT Für 3s zusammen gedrückt halten für Uhreneinstellung RT510RF Anleitung... -
Seite 8: Lcd Symbole
Ist-Temperatur Urlaubsmodus an Aktuelles Programm Verbinden des RT510RF und RXRT510 Stellen Sie bitte Sicher das Thermostat und Empfänger miteinander verbunden sind, um dies sicher zu prüfen verwenden Sie die Test/Pair Taste, dies zeigt Ihnen ob beider miteinander kommunizieren. der Pairing Prozess ermöglicht es Ihnen beides miteinader zu koppeln, so das eine Kommunikation Pairing Prozess Hinweis: Schalten Sie den Empfänger an/aus/an (ON-OFF-ON). -
Seite 9: Testmodus
Hinweis: um den Prozess zu beenden haben Sie 2 Möglichkeiten, Sie können entweder 10 Min. warten oder den Prozess selber beenden durch 3s drücken der selben Taste ( wie unten abgebildet). 3 Sec TEST / PAIRING SELECT TEST / PAIRING SELECT Testmodus AUTO MANUAL TEST / PAIRING 1 Sec SELECT AUTO MANUAL TEST / PAIRING SELECT RT510RF Anleitung... -
Seite 10: Beschreibung
3 Sec 3 Sec alle 3 Tasten zusammen für 3s gedrückt halten. °C RESET RESET SELECT SELECT Drücken Sie nach oben/ drücken Sie Set um die Auswahl zu unten um den Wert zu bestätigen. erhöhen oder zu senken. 10 RT510RF Anleitung... -
Seite 11: Einstellungen
Einstellungen Der RT510RF ist so konfiguriert und angepasst das dieser mit einem minimum an Reglungen auskommt. Das hintergrundbeleuchtete LCD ermöglicht ein klares und einfaches Ablesen des Thermostaten. Einstellen der Zeit RESET RESET SELECT SELECT 3 Sec 3 Sec für 3s zusammen Hoch oder Runter für... -
Seite 12: Programmierung Des Rt510Rf
Programmierung des RT510RF Sie können ein individuelles Programm für Ihr Thermostat erstellen, Sie haben die Wahl zwischen 5-2 Tage Programmierung oder Täglichem Programm, diese stellen Sie mit den DIP Schaltern ein. RT510RF 5-2 Days Programm 24h Programme Unter der Woche... - Seite 13 Sie Set um alles zu speichern, dies bringt Sie dann wieder auf den Hauptbildschirm. Hinweis: Vergessen Sie nicht den DIP Schalter auf 24h zu setzen um die individuellen Programme zu aktivieren, folgen Sie dann den Anweisungen wie für das 5-2 Tage Programm RT510RF Anleitung...
-
Seite 14: Funktionen
Hierbei wird die Temperatur bis zum nächsten Schaltpunkt überschrieben. RESET RESET SELECT SELECT Hoch/runter um die Hoch/Runter um eingestellte Temp. zu die Temperatur sehen. einzustellen. Hinweis: um den Modus zu verlassen können Sie entweder 3s warten oder mit SET bestätigen. 14 RT510RF Anleitung... -
Seite 15: Manueller Betrieb
Sie für eine bestimmte Dauer das Programm oder den Manuellen Betrieb aussetzen indem Sie dieses in Stunden ( Boost aktiv) und mit der gewünschten Soll-temperatur vorgeben. Unten sind die einzelnen Einstellungen für jeden Betrieb aufgeführt. Folgen Sie der Anleitung die für Sie zutrifft. RT510RF Anleitung... -
Seite 16: Boost Funktion Im Automatik Betrieb
Hinweis: Die Boost Funktion ist bis zu maximal 9 Stunden aktiv, hiernach wird der Thermostat wieder in das eingestellte Programm zurückkehren. b. Boost Funktion im manuellen Betrieb SELECT RESET SELECT RESET eder Druck auf bedeutet +1 Stunde der Boost Funktion, maximal +9 Stunden. 16 RT510RF Anleitung... -
Seite 17: Boost Funktion Im Kurzfristig Manuell Betrieb
SELECT RESET Hoch/Runter um Mit Set bestätigen, dann sind Sie die Temperatur wieder auf dem Hauptbildschirm. einzustellen. Hinweis: Die Boost Funktion ist bis zu maximal 9 Stunden aktiv, hiernach wird der Thermostat wieder in das eingestellte Programm zurückkehren. RT510RF Anleitung... -
Seite 18: Boost Funktion Im Frostschutz / Urlaubs Modus
5 Grad Celsius eingestellt. Diesen Wert können Sie auf der Installateurs Ebene unter d03 ändern. wenn die Temperatur unter 5 Grad fällt wird das Thermostat automatisch Heizung anfordern. Folgen Sie der Anleitung wie unten abgebildet für den Frostschutz. RESET RESET SELECT SELECT einmal auf drücken um den Frostschutz zu aktivieren 18 RT510RF Anleitung... -
Seite 19: Urlaubs Modus
Folgen Sie der Anleitung wie unten abgebildet für den Urlaubsmodus. 3 sec RESET RESET SELECT SELECT Drücken Sie für 3s auf um den Hoch/Runter um die Anzahl der Urlaubsmodus zu aktivieren. Tage einzustellen. Maximal bis zu 31 Tage RT510RF Anleitung... -
Seite 20: Weitere Funktionen
In diesem Modus werden alle Funktionen deaktiviert um Batterieleistung zu sparen, lediglich die Uhr läuft im Hintergrund weiter. Während dem Schlafmodus: • Keine Anzeigen auf dem Display • Alle Funktionen werden sofort ausgeschaltet, durch jeglichen Tastendruck wird dieser Modus beendet. 3 sec 3 sec RESET RESET SELECT SELECT 20 RT510RF Anleitung... -
Seite 21: Reset Funktion
Urlaub, Boost, Programm und Frostschutz Manuell Dauerhaft und kurzfristig Frostschutz 5ºC anpassbar Spanungsversorgung 230V AC 50Hz für RXRT510 und 2xAA Batterien für RT510TX Temperaturbereich 5 bis 35ºC Geräteparameter Seite 9 Betriebstemperatur 0 bis 40ºC Lagertemperature -20 bis 60ºC RT510RF Anleitung... -
