Hydraulikpumpe HPG-2
Dosiervolumen
Der Schmierstoff wird über den Verteiler dosiert und fließt durch die Verschlussschraube in die Rücklaufbohrung zum
Kartuschenauslass ab.

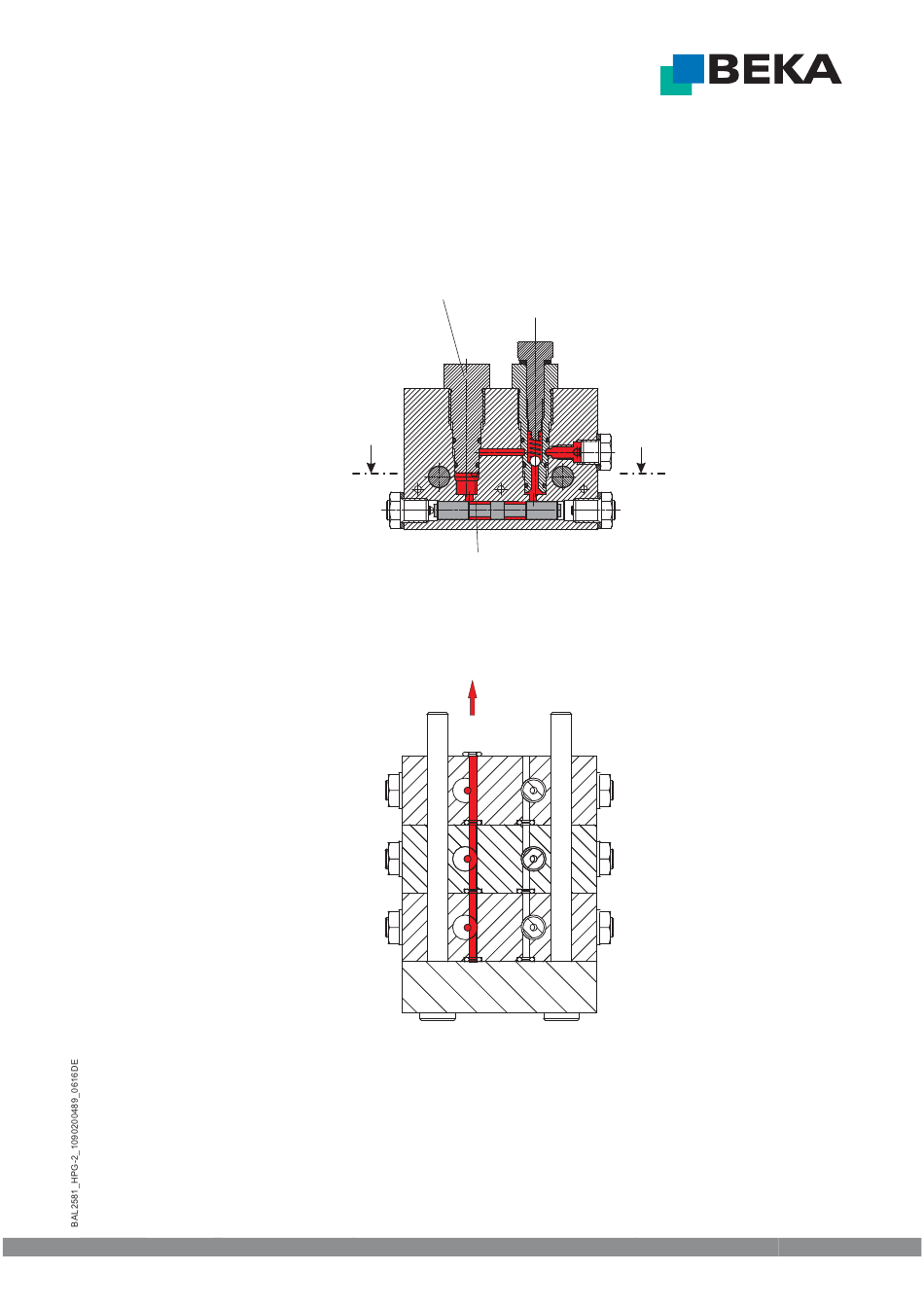

Abb. 17
Kolben in linker Position
Schmierstoff fließt zur Verschluss-
schraube und dann über die
Rücklaufbohrung in die Kartusche
siehe Schnitt C - C
Abb. 18
Verschlussschraube
für Rücklauf zur Kartusche
A - A
C
Rücklaufbohrung
zur Kartusche
Schmierstoffauslass
C - C
zur Kartusche
Seite 18
C
