Hydraulikpumpe HPG-2
Übersicht
Verwendete MX-2 Verteilerkombinationen der folgenden Beispiele
Beispiel 4
Pumpe mit Endelement - Verteiler MX-2 0/0 - 3970_0011
Unter Verwendung eines Endelements wird die Fördermenge der Pumpe (270 mm³ / Impuls) über den Schmierstoffauslass
am Pumpengehäuse abgegeben.
Das an der Pumpe üblicherweise integrierte Verteilersystem MX-2 findet hier keine Verwendung.
Die Dosierung kann dann über ein nachfolgendes Verteilersystem (MX-F) erfolgen.

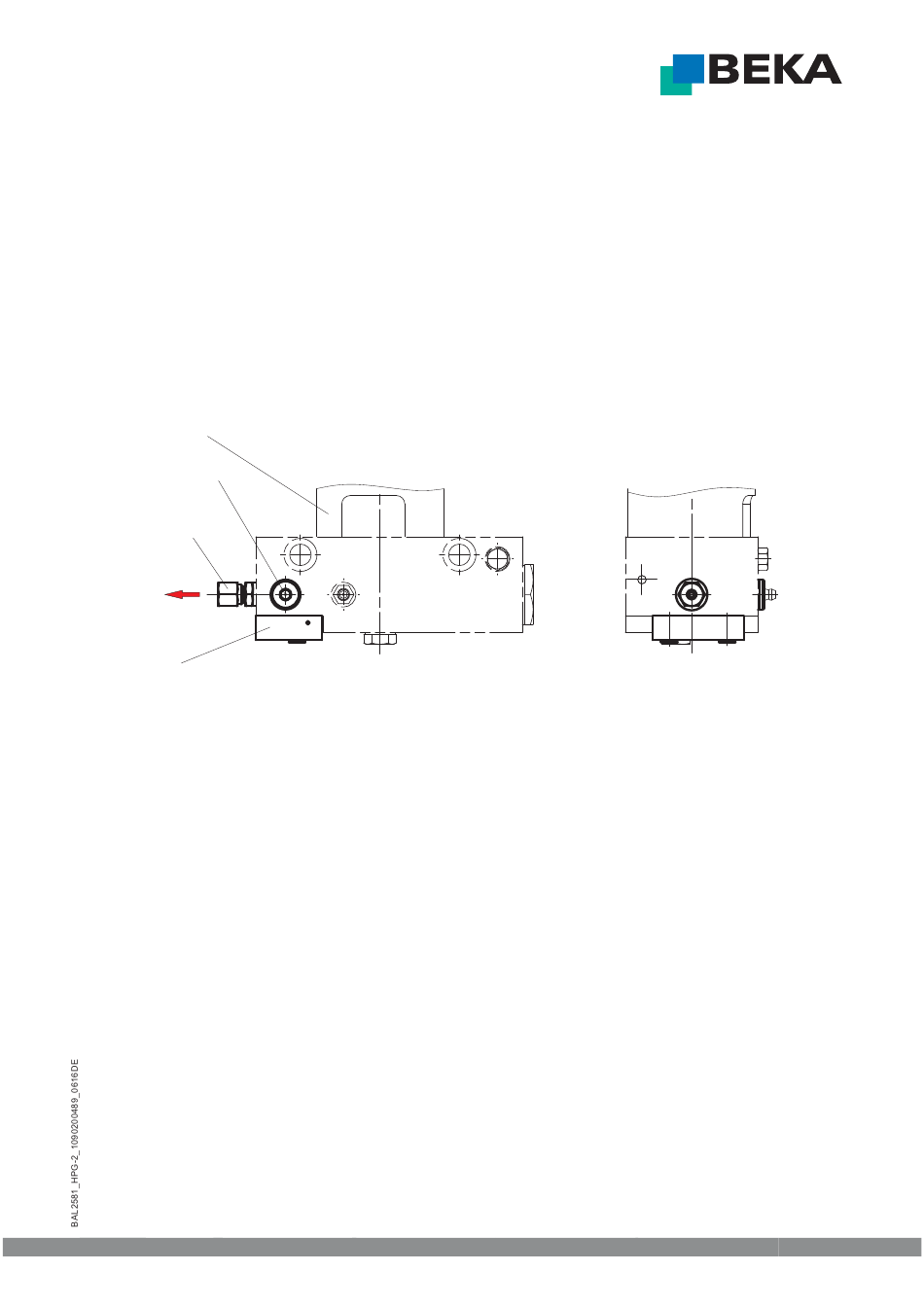

Abb. 14
Pumpengehäuse
HPG-2
Verschlussschraube
DIN 908 M10x1
Gerade-
Einschraub-
verschraubung
GE S6 - R 1/4"
Schmierstoffauslass
270mm³
Endelement
Seite 16
© BEKA 201 Alle Rechte
6
vorbehalten!
