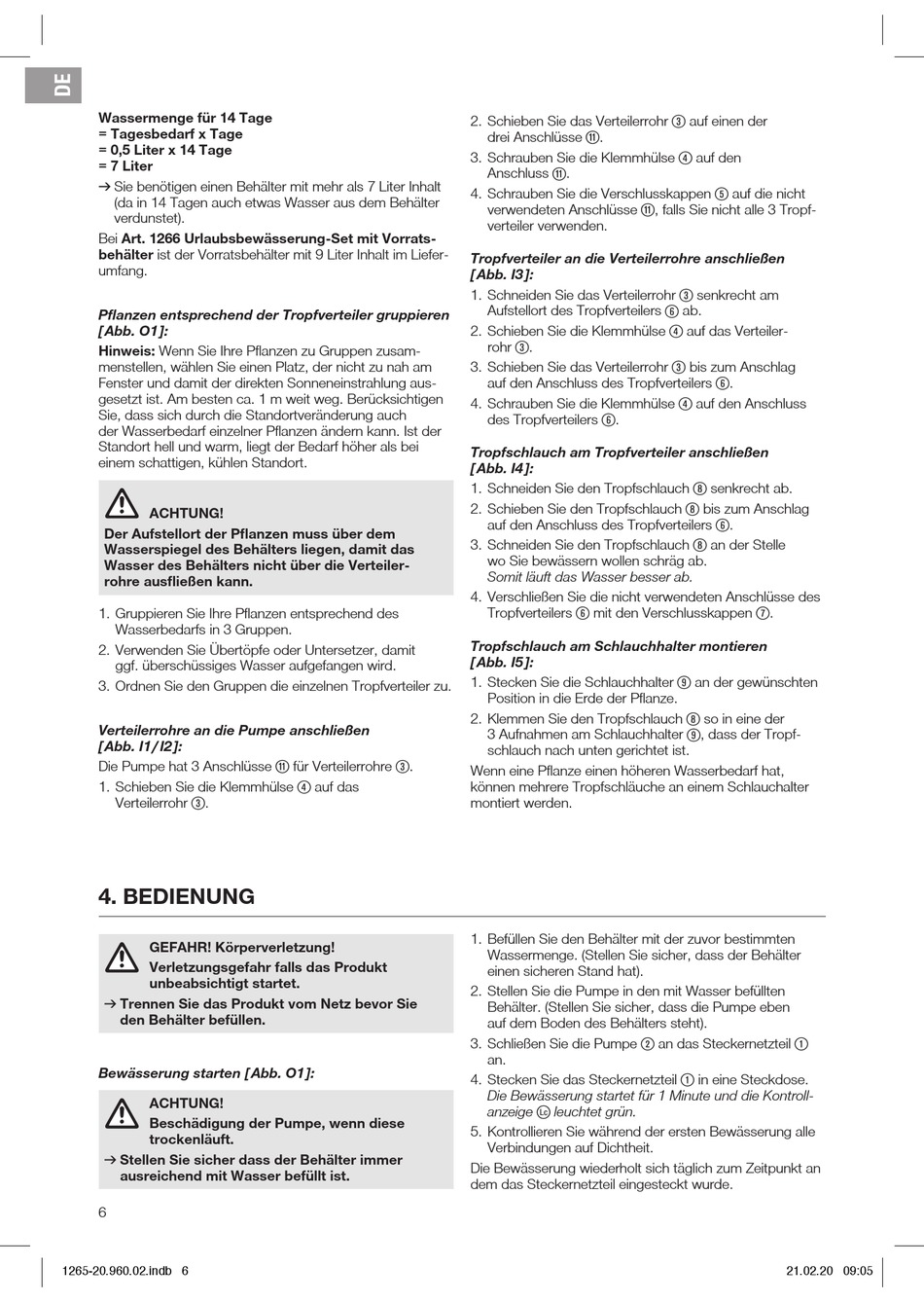

Bedienung - Gardena city gardening Betriebsanleitung

Wassermenge für 14 Tage
= Tagesbedarf x Tage
= 0,5 Liter x 14 Tage
= 7 Liter
v Sie benötigen einen Behälter mit mehr als 7 Liter Inhalt
(da in 14 Tagen auch etwas Wasser aus dem Behälter
verdunstet).
Bei Art. 1266 Urlaubsbewässerung-Set mit Vorrats-
behälter ist der Vorratsbehälter mit 9 Liter Inhalt im Liefer-
umfang.
Pflanzen entsprechend der Tropfverteiler gruppieren
[ Abb. O1 ]:
Hinweis: Wenn Sie Ihre Pflanzen zu Gruppen zusam-
menstellen, wählen Sie einen Platz, der nicht zu nah am
Fenster und damit der direkten Sonneneinstrahlung aus-
gesetzt ist. Am besten ca. 1 m weit weg. Berücksichtigen
Sie, dass sich durch die Standortveränderung auch
der Wasserbedarf einzelner Pflanzen ändern kann. Ist der
Standort hell und warm, liegt der Bedarf höher als bei
einem schattigen, kühlen Standort.
ACHTUNG!
Der Aufstellort der Pflanzen muss über dem
Wasserspiegel des Behälters liegen, damit das
Wasser des Behälters nicht über die Verteiler-
rohre ausfließen kann.
1. Gruppieren Sie Ihre Pflanzen entsprechend des
Wasserbedarfs in 3 Gruppen.
2. Verwenden Sie Übertöpfe oder Untersetzer, damit
ggf. überschüssiges Wasser aufgefangen wird.
3. Ordnen Sie den Gruppen die einzelnen Tropfverteiler zu.
Verteilerrohre an die Pumpe anschließen
[ Abb. I1 / I2 ]:
Die Pumpe hat 3 Anschlüsse
1. Schieben Sie die Klemmhülse
(3)
Verteilerrohr .

4. BEDIENUNG

GEFAHR! Körperverletzung!
Verletzungsgefahr falls das Produkt
unbeabsichtigt startet.
v Trennen Sie das Produkt vom Netz bevor Sie
den Behälter befüllen.
Bewässerung starten [ Abb. O1 ]:
ACHTUNG!
Beschädigung der Pumpe, wenn diese
trockenläuft.
v Stellen Sie sicher dass der Behälter immer
ausreichend mit Wasser befüllt ist.
6
1265-20.960.02.indb 6
(11) (3)
für Verteilerrohre .
(4)
auf das
2. Schieben Sie das Verteilerrohr
drei Anschlüsse (11) .
3. Schrauben Sie die Klemmhülse
(11)
Anschluss .
4. Schrauben Sie die Verschlusskappen
(11)
verwendeten Anschlüsse
verteiler verwenden.
Tropfverteiler an die Verteilerrohre anschließen
[ Abb. I3 ]:
1. Schneiden Sie das Verteilerrohr
Aufstellort des Tropfverteilers
2. Schieben Sie die Klemmhülse
(3)
rohr .
3. Schieben Sie das Verteilerrohr
auf den Anschluss des Tropfverteilers
4. Schrauben Sie die Klemmhülse
des Tropfverteilers (6) .
Tropfschlauch am Tropfverteiler anschließen
[ Abb. I4 ]:
1. Schneiden Sie den Tropfschlauch
2. Schieben Sie den Tropfschlauch
auf den Anschluss des Tropfverteilers
3. Schneiden Sie den Tropfschlauch
wo Sie bewässern wollen schräg ab.
Somit läuft das Wasser besser ab.
4. Verschließen Sie die nicht verwendeten Anschlüsse des
Tropfverteilers (6) mit den Verschlusskappen
Tropfschlauch am Schlauchhalter montieren
[ Abb. I5 ]:
1. Stecken Sie die Schlauchhalter
Position in die Erde der Pflanze.
2. Klemmen Sie den Tropfschlauch
3 Aufnahmen am Schlauchhalter
schlauch nach unten gerichtet ist.
Wenn eine Pflanze einen höheren Wasserbedarf hat,
können mehrere Tropfschläuche an einem Schlauchalter
montiert werden.
1. Befüllen Sie den Behälter mit der zuvor bestimmten
Wassermenge. (Stellen Sie sicher, dass der Behälter
einen sicheren Stand hat).
2. Stellen Sie die Pumpe in den mit Wasser befüllten
Behälter. (Stellen Sie sicher, dass die Pumpe eben
auf dem Boden des Behälters steht).
(2)
3. Schließen Sie die Pumpe
an.
4. Stecken Sie das Steckernetzteil
Die Bewässerung startet für 1 Minute und die Kontroll-
anzeige (Lc) leuchtet grün.
5. Kontrollieren Sie während der ersten Bewässerung alle
Verbindungen auf Dichtheit.
Die Bewässerung wiederholt sich täglich zum Zeitpunkt an
dem das Steckernetzteil eingesteckt wurde.
(3)
auf einen der
(4)
auf den
(5) auf die nicht
, falls Sie nicht alle 3 Tropf-
(3) senkrecht am
(6)
ab.
(4)
auf das Verteiler-
(3)
bis zum Anschlag
(6)
.
(4)
auf den Anschluss
(8) senkrecht ab.
(8)
bis zum Anschlag
(6)
.
(8) an der Stelle
(7) .
(9) an der gewünschten
(8)
so in eine der
(9)
, dass der Tropf-
(1)
an das Steckernetzteil
(1)
in eine Steckdose.
