Gardena C 14 e Betriebsanleitung
Bewässerungsuhr electronic
Vorschau ausblenden
Andere Handbücher für C 14 e:
- Betriebsanleitung (18 Seiten) ,
- Betriebsanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
GARDENA
Betriebsanleitung
D

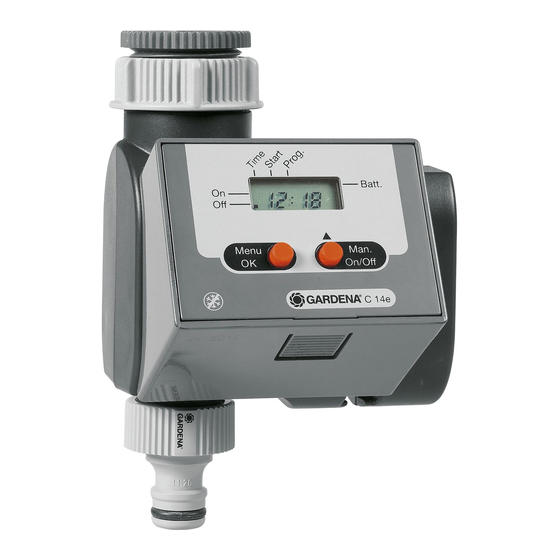

Bewässerungsuhr electronic C 14 e
Mode d'emploi
F
Programmateur electronic C 14 e
Istruzioni per l'uso
I
Watertimer elettronico C 14 e
Instructies voor gebruik
NL
Elektronische watertimer C 14 e
GR
Οδηγίες χρήσης
Ηλεκτρονικ ς Προγραμματιστής
Ποτίσματος C 14 e
Návod k použití
CZ
Zavlažovací hodiny electronic C 14 e
Návod na použitie
SK
Zavlažovacie hodiny electronic C 14 e
®
Art. 1820
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gardena C 14 e
Inhaltszusammenfassung für Gardena C 14 e
- Seite 1 Watertimer elettronico C 14 e Instructies voor gebruik Elektronische watertimer C 14 e Οδηγίες χρήσης Ηλεκτρονικ ς Προγραμματιστής Ποτίσματος C 14 e Návod k použití Zavlažovací hodiny electronic C 14 e Návod na použitie Zavlažovacie hodiny electronic C 14 e...
- Seite 2 Inhalt Seite Contenu Page Indice Pagina Inhoud Pagina Περιεχ μενα Σελίδα Inhold Side Obsah Strana Obsah Strana Betriebsanleitung 4 - 14 Garantie Mode d’emploi 15 - 23 Garantie Istruzioni per l’uso 24 - 33 Garanzia Instructies voor gebruik 34 - 42 Garantie Οδηγίες...
-
Seite 4: Ordnungsgemäßer Gebrauch
Bewahren Sie diese Betriebsanleitung sorgfältig auf. 2. Ordnungsgemäßer Gebrauch Die GARDENA Bewässerungsuhr electronic C 14 e ist für die private Be - nutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außen bereich zur Steuerung von Regnern und Bewässerungssystemen geeignet und bestimmt. -
Seite 5: Funktionsweise
4. Funktionsweise Mit dieser GARDENA Bewässerungsuhr können Sie verschiedene Be- wäs serungszyklen bei unterschiedlicher Bewässerungsdauer einstellen unabhängig davon, ob Sie zur Bewässerung einen Regner, eine Sprinkler- System-Anlage oder ein Tropfbewässerungssystem einsetzen. Ihre Bewässerungsuhr übernimmt für Sie vollautomatisch die Bewässerung nach Ihrer individuellen Programmwahl. Sie können den frühen Morgen oder den späten Abend, an denen das Wasser am wenigsten verdunstet,... - Seite 6 6.2 Bewässerungsuhr an den Wasserhahn anschließen (Abb. C) Die Bewässerungsuhr ist mit einer Überwurfmutter für Wasserhähne mit 33,3 mm (G 1)-Gewinde ausgestattet. Adapter für G 3 /4-Gewinde (26,5 mm) Der beiliegende Adapter dient zum Anschluss der Bewässerungsuhr an Wasser hähne mit einem G 3 /4-Gewinde (26,5 mm). In diesem Falle schrauben Sie zunächst den Adapter an den Wasserhahn und danach die Bewässerungsuhr auf den Adapter.
- Seite 7 Cycle Anzeige des gewählten Programms. 6.4 Programmieren Eingabe der aktuellen Daten 1. Drücken Sie die O.K.-Taste ➔ die Stundenanzeige ( Time) blinkt. 2. Mit der Taste man. können Sie die Uhrzeit eingeben, z. B. 9:00 Uhr. 3. Mit der O.K.-Taste bestätigen Sie die eingegebene Uhrzeit und wechseln gleichzeitig auf die Minuteneingabe.
- Seite 8 Anzeige während der aktiven Zeit Beispiel : Die aktuelle Zeit ist 8:45 Uhr On leuchtet, d.h., die Bewässerung ist aktiv Doppelpunkte bei der Uhrzeit blinken, d.h., die Uhr läuft. Die Bewässerung kann jederzeit vorzeitig durch Drücken der man.-Taste gestartet oder beendet werden. Die Einschaltdauer beträgt 30 Minuten. Programm lesen / ändern Zur Kontrolle der Daten können durch wiederholtes Drücken der O.K.-Taste die Programmebenen durchlaufen werden, die Programmschritte nach-...
-
Seite 9: Sicherheits- Und Benutzungshinweise
Manueller, programmierunabhängiger Ein-/Aus-Betrieb (man.) Unabhängig von den programmierten Daten, können Sie vor und nach der Eingabe der Daten durch Drücken der man.-Taste die GARDENA Bewässerungsuhr electronic C 14 e manuell bedienen. Durch einmaligen Tastendruck wird die Bewässerung max. 30 Minuten aktiv (LCD : On). -
Seite 10: Diebstahlsicherung
Die Schelle kann z.B. zur Fixierung einer Kette genutzt werden. 10. GARDENA Bodenfeuchtesensor (Abb. E) In Verbindung mit dem GARDENA Bodenfeuchtesensor, Art-Nr. 1188, besteht die Möglichkeit, die Bewässerung zusätzlich unter Berück sichti - gung der Boden feuchtigkeit zu steuern. Montage Der Bodenfeuchtesensor wird an die Anschlussbuchse auf der Rück-... -
Seite 11: Störungen
Hinweis : Die manuelle Bewässerung über die Taste On / Off-man. ist unabhängig davon möglich. 11. GARDENA Regensensor (Abb. F) In Verbindung mit dem GARDENA Regensensor, Art-Nr. 1189, besteht die Möglichkeit, die Bewässerung unter Berücksichtigung des natürlichen Niederschlags zu steuern. Montage... -
Seite 12: Zu Ihrer Information
Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparatur-Service ➔ Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) ➔ Abholung innerhalb von 2 Tagen Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service Schnelle und kostengünstige Ersatzteilversorgung durch unseren... - Seite 13 Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original- GARDENA-Teile oder von uns freigegebene Teile verwendet werden und die Reparatur nicht vom GARDENA Service oder dem autori- sierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergän - zungs teile und Zubehör.
-
Seite 14: Eu-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Gerätes : Anbringungsjahr der CE-Kennzeichnung : 1999 Bewässerungsuhr electronic Typ : C 14 e Ulm, 01.09.1999 Art.-Nr.: 1820 EU-Richtlinien: 2004 /108 / EG 2011 /65 / EG... -
Seite 15: Garantie
Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück. Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantie leistung Garantie bezieht sich auf alle wesentlichen GARDENA accorde pour cet Mängel des Gerätes, die nach-... - Seite 16 Costa Rica Development Kojimachi Immeuble Exposial Phone: (+ 32) 2 7 20 92 12 Compania Exim BLDG., 8F 9-11 allée des Mail: info @ gardena.be Euroiberoamericana S.A. 5 -1 Nibanncyo Pierres Mayettes Bosnia / Herzegovina Los Colegios, Chiyoda-ku ZAC des Barbanniers, B.P. 99 SILK TRADE d.o.o.
