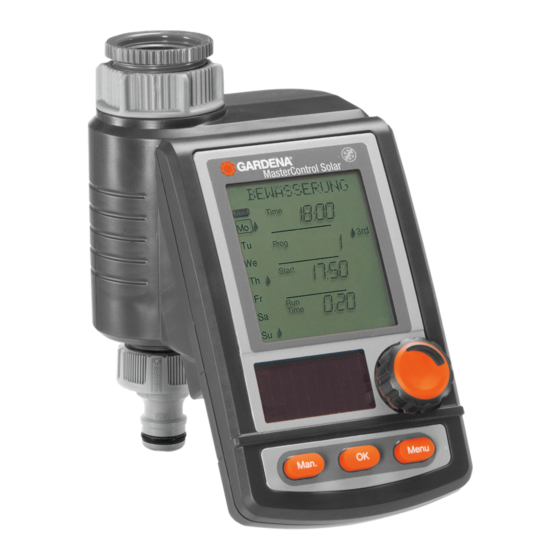

- Seite 1 ® GARDENA C 1060 solar Art. 1866 Betriebsanleitung Bewässerungscomputer Mode d’emploi Programmateur d’arrosage Istruzioni per l’uso Computer per irrigazione Manual de instrucciones Programador de riego Instruções de manejo Computador de rega...
-
Seite 2: Inhaltsverzeichnis
..........1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Ordnungsgemäßer Der GARDENA Bewässerungscomputer ist für die private Benut- Gebrauch : zung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungs-... - Seite 3 Inbetriebnahme : Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen. Achtung ! Der Bewässerungscomputer ist für den Betrieb v Nur klares Süßwasser verwenden. in Innenräumen nicht zugelassen. Der Mindestbetriebsdruck beträgt 0,5 bar, v Den Bewässerungscomputer nur im der maximale Betriebsdruck 12 bar. Außenbereich verwenden.
- Seite 4 Auch während der Programmierung kann jederzeit die Anzeige- Ebene gewechselt werden. Alle Programm-Daten die bis dahin geändert wurden und mit der OK-Taste bestätigt wurden, wer- den gespeichert. Display-Anzeigen Anzeige Beschreibung Laufschrift Erklärung Programmschritt / Computerstatus. Wochen-Tage Aktueller Wochentag, (Mo), (Tu), ... bzw.
-
Seite 5: Funktion
Gehäuse aufstecken. 4. Vor der Programmierung den Bewässerungscomputer 1 - 2 Tage in die Sonne stellen. Dieser Bewässerungscomputer darf nur mit dem originalen GARDENA Akku betrieben werden. Bewässerungscomputer Der Bewässerungscomputer ist mit einer Überwurfmutter für anschließen : Wasserhähne mit 33,3 mm (G 1 "... - Seite 6 3. Stecker des Sensors in den Sensor-Anschluss Bewässerungscomputers einstecken. Zum Anschluss älterer Sensoren wird möglicherweise das GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt, welches über den GARDENA Service bezogen werden kann. Diebstahl-Sicherung Um Ihren Bewässerungscomputer gegen Diebstahl zu sichern, montieren (optional) : können Sie die GARDENA Diebstahlsicherung Art.-Nr.
-
Seite 7: Programmierung
(Prog 11) über den GARDENA Automatischen Wasserver- teiler (Bewässerung von bis zu 6 Bewässerungssträngen) – oder – • Bodenfeuchte-Sensorgesteuerte Bewässerung (Prog 12 - 14 ) über einen GARDENA Bodenfeuchte-Sensor (Die Bewässerung beginnt, wenn der Bodenfeuchte-Sensor trocken meldet). 5.1 Basisprogrammierung Zur Erstellung der Programme kann das Steuerteil abgenom- men und die Programmierung mobil vorgenommen werden (siehe 4. - Seite 8 Bewässerungsprogramme Programmgesteuerte Bewässerung (Prog 1 - 6) : eingeben : Bei der Programmgesteuerten Bewässerung können bis zu 6 Programme (Prog ) eingegeben werden. 1. Menu-Taste 2-mal drücken (nicht notwendig, wenn zuvor die aktuelle Uhrzeit und der Wochentag eingegeben wurden). Die Laufschrift Programm Nr. wählen wird angezeigt. Prog und die Programm-Nummer blinken im Display.
- Seite 9 Die Bewässerungs-Häufigkeit kann gewählt werden über : • den (7.) Bewässerungs-Zyklus (rechte Spalte des Displays) – oder – • die (8.) Bewässerungs-Tage (linke Spalte des Displays). 7. Bewässerungs-Zyklus mit dem Drehknopf wählen (Bsp. 2nd) und mit der OK-Taste bestätigen. 24h / 2nd / 3rd / 4th / 5th / 6th / 7th : Bewässerung alle 24 Stunden / jeden 2.
-
Seite 10: Sonderprogramme
Anzeige der ursprünglich programmierten Bewässe- rungs-Dauern in den 6 Programmen erhalten. Bewässerung mit Automatischem Wasserverteiler (Prog 11) Durch Anschluss des GARDENA Automatischen Wasservertei- Automatischer lers, Art. 1198, können mit dem Bewässerungscomputer bis zu Wasserverteiler : 6 Bewässerungsstränge angesteuert werden. Jeder der 6 Bewäs- serungsstränge kann maximal einmal täglich angesteuert werden. - Seite 11 Die für das erste Bewässerungsprogramm eingegebene Bewässe- rungs-Häufigkeit gilt funktionsbedingt auch für die Bewässerungs- programme 2 bis 6. 1. Menu-Taste 5 Sekunden gedrückt halten. Prog und die Programm-Nummer blinken im Display. 1 1 1 1 2. Programm-Nummer mit dem Drehknopf wählen und mit der OK-Taste bestätigen.
- Seite 12 Bodenfeuchte-Sensorgesteuerte Bewässerung (Prog 12 - 14) : Voraussetzung : Der GARDENA Bodenfeuchtesensor Art. 1188 ist angeschlossen (siehe 4. Inbetriebnahme). Die zuvor erstellten Programme der programmgesteuerten Bewäs- serung (Prog ) bleiben dabei erhalten, werden aber nicht ausgeführt. 1. Menu-Taste 5 Sekunden gedrückt halten.
-
Seite 13: Sonstige Einstellungen
5.3 Sonstige Einstellungen : Bewässerungsprogramm Wenn im Programm ein Wert geändert werden soll, so kann lesen / ändern : dieser geändert werden ohne dass die anderen Werte des Programms geändert werden. 1. Menu-Taste 2 Mal drücken. Start und die Stundenanzeige blinken im Display. 2. -
Seite 14: Außerbetriebnahme
Reset : Es werden die werkseitigen Einstellungen wieder hergestellt. v Man.-Taste und Menu-Taste gleichzeitig 3 Sekunden gedrückt halten. Es werden für 2 Sekunden alle LCD-Symbole angezeigt und das Display springt in die Normal-Anzeige. • Alle Programmdaten werden auf Null gesetzt. •... -
Seite 15: Beheben Von Störungen
Anzeige : Sensorstörung Sensor nicht korrekt v Verbindungskabel und angeschlossen. Sensor prüfen. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden. -
Seite 16: Lieferbares Zubehör
Zentralen Reparatur-Service Serviceleistungen – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service •... - Seite 17 0848 800 464 info gardena.ch Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabri- kationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatz- lieferung eines einwandfreien Gerätes oder durch die kostenlose...
