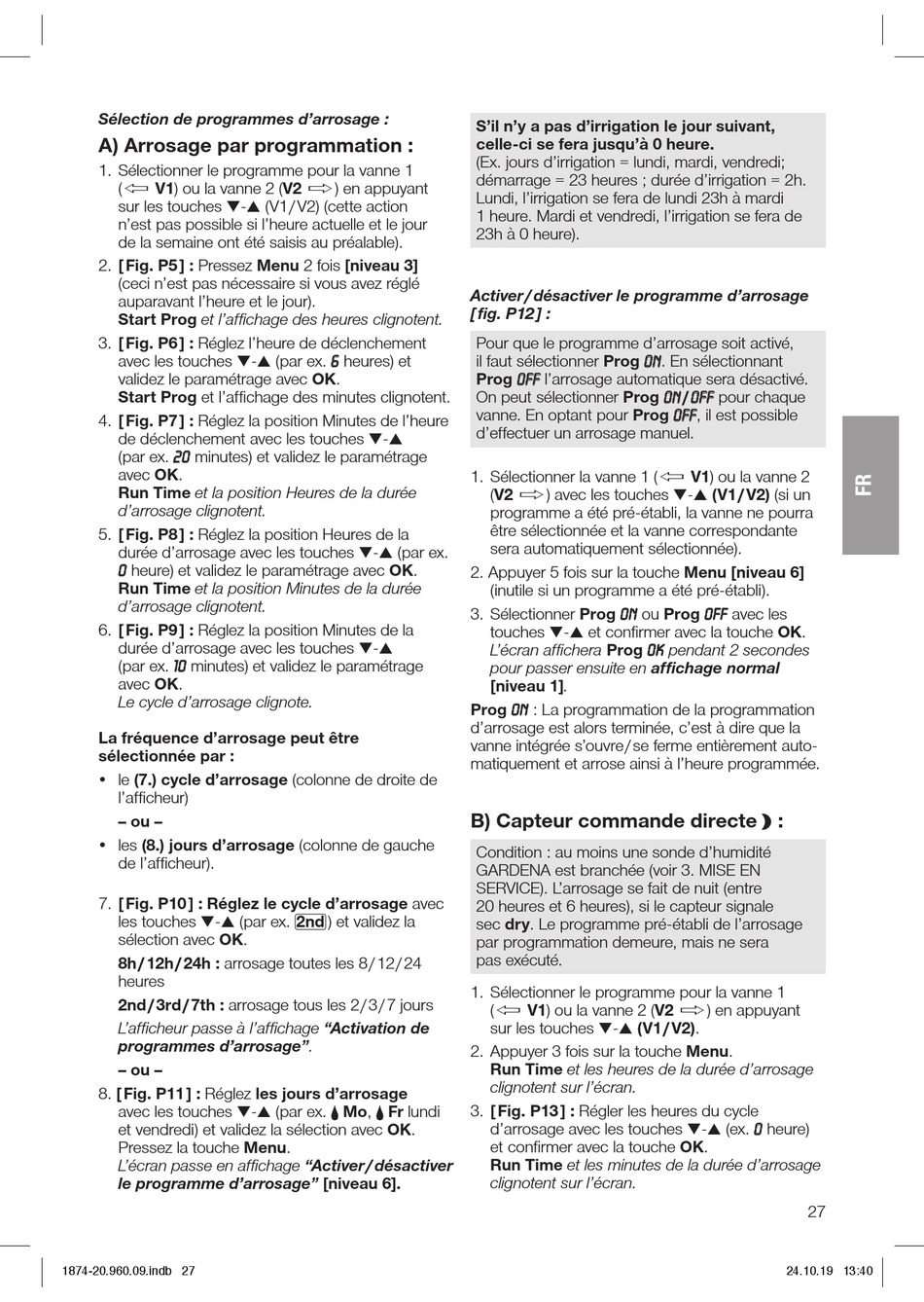

Gardena MultiControl duo Betriebsanleitung Seite 27

Sélection de programmes d'arrosage :
A) Arrosage par programmation :
1. Sélectionner le programme pour la vanne 1
( ï V1) ou la vanne 2 (V2 ð ) en appuyant
sur les touches ▼-▲ (V1 / V2) (cette action
n'est pas possible si l'heure actuelle et le jour
de la semaine ont été saisis au préalable).
2. [ Fig. P5 ] : Pressez Menu 2 fois [niveau 3]
(ceci n'est pas nécessaire si vous avez réglé
auparavant l'heure et le jour).
Start Prog et l'affichage des heures clignotent.
3. [ Fig. P6 ] : Réglez l'heure de déclenchement
avec les touches ▼-▲ (par ex.
validez le paramétrage avec OK.
Start Prog et l'affichage des minutes clignotent.
4. [ Fig. P7 ] : Réglez la position Minutes de l'heure
de déclenchement avec les touches ▼-▲
(par ex. minutes) et validez le paramétrage
20
avec OK.
Run Time et la position Heures de la durée
d'arrosage clignotent.
5. [ Fig. P8 ] : Réglez la position Heures de la
durée d'arrosage avec les touches ▼-▲ (par ex.
heure) et validez le paramétrage avec OK.
0
Run Time et la position Minutes de la durée
d'arrosage clignotent.
6. [ Fig. P9 ] : Réglez la position Minutes de la
durée d'arrosage avec les touches ▼-▲
(par ex. minutes) et validez le paramétrage
10
avec OK.
Le cycle d'arrosage clignote.
La fréquence d'arrosage peut être
sélectionnée par :
• le (7.) cycle d'arrosage (colonne de droite de
l'afficheur)
– ou –
• les (8.) jours d'arrosage (colonne de gauche
de l'afficheur).
7. [ Fig. P10 ] : Réglez le cycle d'arrosage avec
les touches ▼-▲ (par ex. 2nd ) et validez la
sélection avec OK.
8h / 12h / 24h : arrosage toutes les 8 / 12 / 24
heures
2nd / 3rd / 7th : arrosage tous les 2 / 3 / 7 jours
L'afficheur passe à l'affichage "Activation de
programmes d'arrosage".
– ou –
8. [ Fig. P11 ] : Réglez les jours d'arrosage
avec les touches ▼-▲ (par ex. Mo, Fr lundi
et vendredi) et validez la sélection avec OK.
Pressez la touche Menu.
L'écran passe en affichage "Activer / désactiver
le programme d'arrosage" [niveau 6].
1874-20.960.09.indb 27
S'il n'y a pas d'irrigation le jour suivant,
celle-ci se fera jusqu'à 0 heure.
(Ex. jours d'irrigation = lundi, mardi, vendredi;
démarrage = 23 heures ; durée d'irrigation = 2h.
Lundi, l'irrigation se fera de lundi 23h à mardi
1 heure. Mardi et vendredi, l'irrigation se fera de
23h à 0 heure).
Activer / désactiver le programme d'arrosage
[ fig. P12 ] :
Pour que le programme d'arrosage soit activé,
heures) et il faut sélectionner Prog
6
Prog
On peut sélectionner Prog
vanne. En optant pour Prog
d'effectuer un arrosage manuel.
1. Sélectionner la vanne 1 ( ï V1) ou la vanne 2
(V2 ð ) avec les touches ▼-▲ (V1 / V2) (si un
programme a été pré-établi, la vanne ne pourra
être sélectionnée et la vanne correspondante
sera automatiquement sélectionnée).
2. Appuyer 5 fois sur la touche Menu [niveau 6]
(inutile si un programme a été pré-établi).
3. Sélectionner Prog
touches ▼-▲ et confirmer avec la touche OK.
L'écran affichera Prog
pour passer ensuite en affichage normal
[niveau 1].
Prog
d'arrosage est alors terminée, c'est à dire que la
vanne intégrée s'ouvre / se ferme entièrement auto-
matiquement et arrose ainsi à l'heure programmée.
B) Capteur commande directe :
Condition : au moins une sonde d'humidité
GARDENA est branchée (voir 3. MISE EN
SERVICE). L'arrosage se fait de nuit (entre
20 heures et 6 heures), si le capteur signale
sec dry. Le programme pré-établi de l'arrosage
par programmation demeure, mais ne sera
pas exécuté.
1. Sélectionner le programme pour la vanne 1
( ï V1) ou la vanne 2 (V2 ð ) en appuyant
sur les touches ▼-▲ (V1 / V2).
2. Appuyer 3 fois sur la touche Menu.
Run Time et les heures de la durée d'arrosage
clignotent sur l'écran.
3. [ Fig. P13 ] : Régler les heures du cycle
d'arrosage avec les touches ▼-▲ (ex.
et confirmer avec la touche OK.
Run Time et les minutes de la durée d'arrosage
clignotent sur l'écran.
. En sélectionnant
ON
l'arrosage automatique sera désactivé.
OFF
/
ON
OFF
ou Prog
ON
pendant 2 secondes
OK
: La programmation de la programmation
ON
pour chaque
OFF
, il est possible
avec les
OFF
heure)
0
