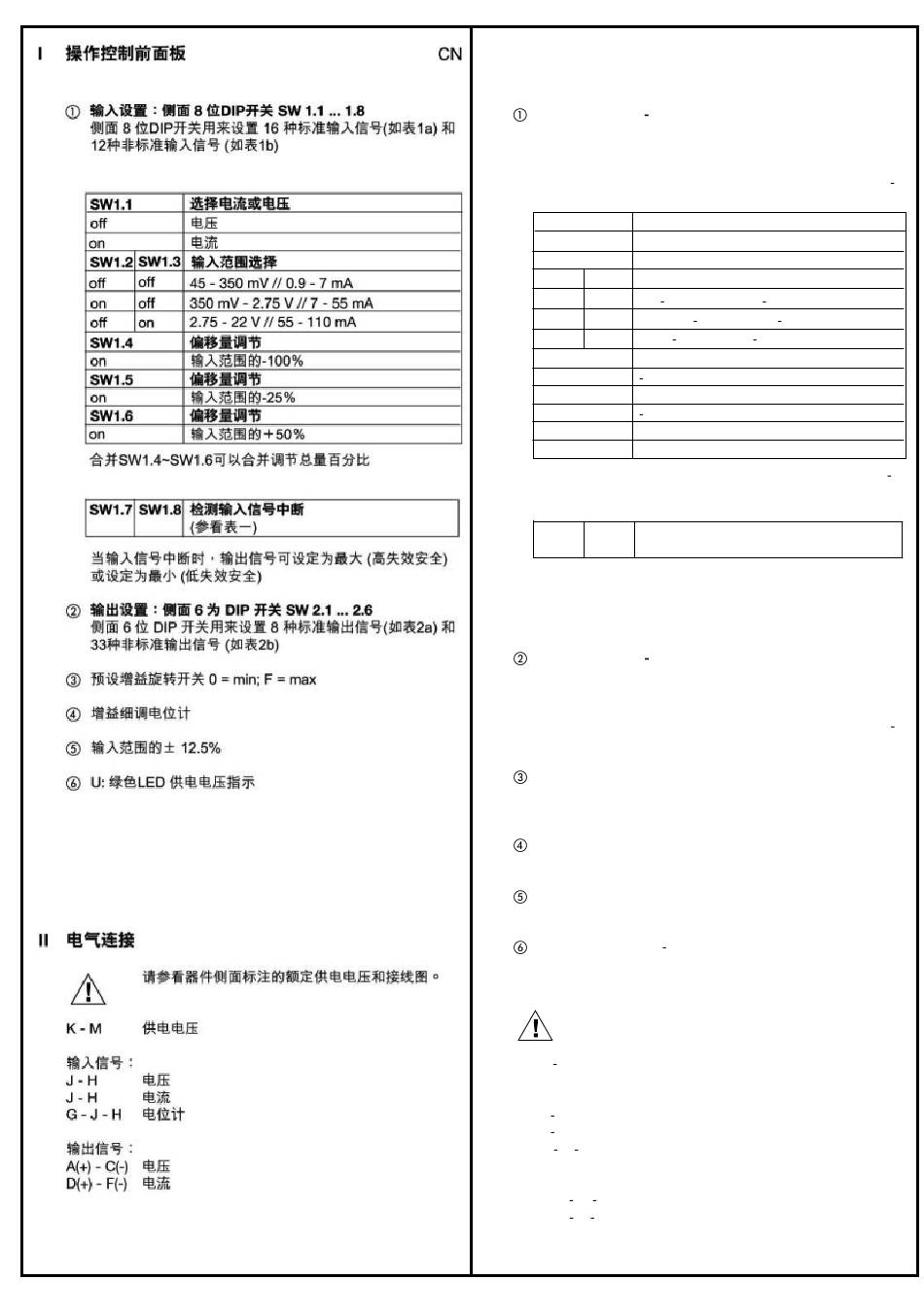

ABB CC-U/STD Betriebsanleitung Seite 6

I Вид спереди на элементы
управления
8 боковых DIP переключателей, SW 1.1 ... 1.8,
для конфигурирования входных сигналов
При помощи 8 боковых переключателей можно
сконфигурировать 16 стандартных входных
сигналов как указано в табл. 1a и 12 нестандарт
ных входных сигналов как указано в табл. 1b.
Выбор тока или напряжения
SW1.1
off Напряжение
on Ток
SW1.3
SW1.2 Выбор входного диапазона
off
off 45
on off 350 мВ
2.75
off on
Настройка смещения
SW1.4
on 100 % входного диапазона
Настройка смещения
SW1.5
on 25 % входного диапазона
Настройка смещения
SW1.6
on +50 % входного диапазона
Комбинируя положения переключателей SW1.4
SW1.6 можно установить необходимое значение
в процентах.
SW1.7 S W 1 . 8 Обнаружение прерывания
входного сигнала (см. табл. 1)
В случае прерывания входного сигнала,
выходной сигнал увеличивается до макс.
(высокая безопасность) или снижается до мин.
(низкая безопасность).
6 боковых DIP переключателей, SW 2.1 ... 2.6,
для конфигурирования выходных сигналов
При помощи 6 боковых переключателей можно
сконфигурировать 8 стандартных выходных
сигналов как указано в табл. 2a и 33 нестандарт
ных сигнала, как указано в табл. 2b.
Поворотный выключатель для предварительного
выбора коэффициента усиления
0 = мин; F = макс.
Потенциометр для настройки коэффициента
усиления
Потенциометр для настройки смещения
± 12,5 % входного диапазона
U: зеленый СИД
II Электрическое подключение
Номинальное напряжение питания и схему
цепи см. на этикетке на боку прибора.
K M Питающее напряжение
Входные сигналы:
J H напряжение
J H ток
G J H потенциометр
Выходные сигналы:
A(+) C( ) напряжение
D(+) F( ) ток
Русский
Русский
350 мВ // 0.9 7 мА
2.75 В // 7 55 мА
22 В // 55 110 мА
индикация электропитания
6
