I
II
supply
SW 1.3 = ON
7 8
SW 2.1 - 2.3, 2.6 = ON
M L K
1
3
J H G
4
5
D E F
2
6
A B C
A
load > 4,7 KΩ
C
D
load < 600 Ω
F
I

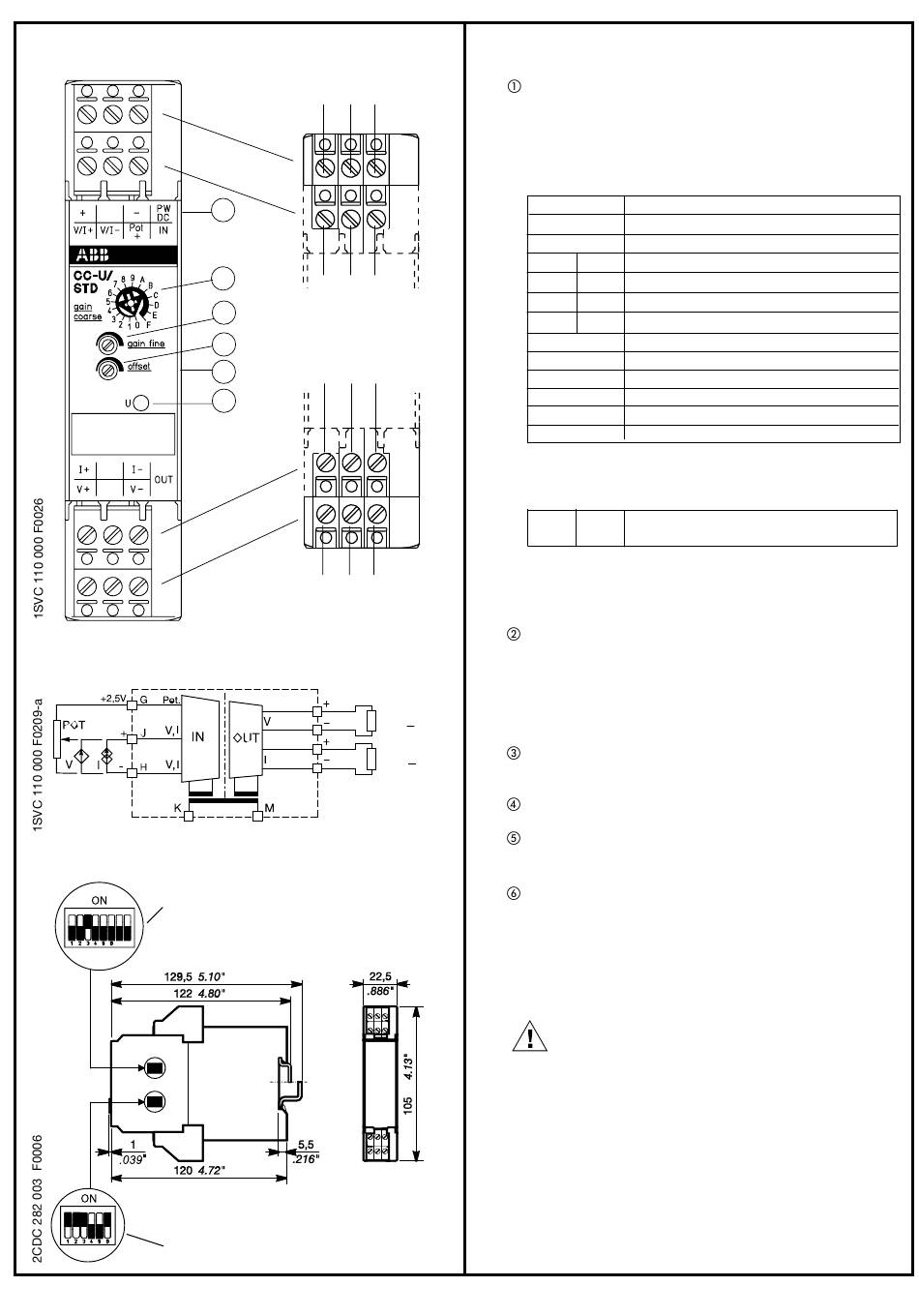

Frontansicht mit Bedienelementen

8 seitliche DIP-Schalter, SW 1.1 ... 1.8, zur Eingangs-
konfiguration
Mit den 8 seitlichen Schaltern können 16 Standard-
Eingangssignale nach Tabelle 1a sowie weitere 12 nicht
standardisierte Signale durch Schalterkombinationen
nach Tabelle 1b konfiguriert werden.
Umschaltung zwischen Spannung u. Strom
SW1.1
off Spannung
on Strom
SW1.2 SW1.3 Auswahl des Eingangsbereiches
off off 45 - 350 mV // 0,9 - 7 mA
on off 350 mV - 2,75 V // 7 - 55 mA
2,75 - 22 V // 55 - 110 mA
off on
SW1.4 Einstellung des Offsets
on -100 % des Eingangsbereiches
SW1.5 Einstellung des Offsets
on -25 % des Eingangsbereiches
SW1.6 Einstellung des Offsets
on +50 % des Eingangsbereiches
Durch Kombinationen der Schalter SW1.4 bis SW1.6
kann die Summe aus den Prozentbeträgen gebildet
werden.
SW1.7 SW1.8 Erkennung der Eingangssignal-
unterbrechung (siehe Tab. 1)
Das Ausgangssignal verändert sich bei Unterbrechung
des Eingangssignalkreises nach max (high fail safe) oder
nach min (low fail safe).
6 seitliche DIP-Schalter, SW 2.1 ... 2.6, zur
Ausgangskonfiguration
Mit den 6 seitlichen Schaltern können 8 Standard-
Ausgangssignale nach Tabelle 2a sowie weitere 33 nicht
standardisierte Signale durch Schalterkombinationen
nach Tabelle 2b konfiguriert werden.
Drehschalter zur Verstärkungsvorauswahl
0 = min; F = max
Potentiometer zur Verstärkungsfeineinstellung
Potentiometer zur Offseteinstellung
±
12,5 % des Eingangsbereiches
U: LED grün - Anzeige der Versorgungsspannung
II Elektrischer Anschluss
Bemessungsversorgungsspannung und Schaltbild
dem seitlichen Typenschild am Gerät entnehmen.
K - M Versorgungsspannung
Eingangssignale:
J - H Spannung
J - H Strom
G - J - H Potentiometer
Ausgangssignale:
A(+) - C(-) Spannung
D(+) - F(-) Strom
Deutsch
