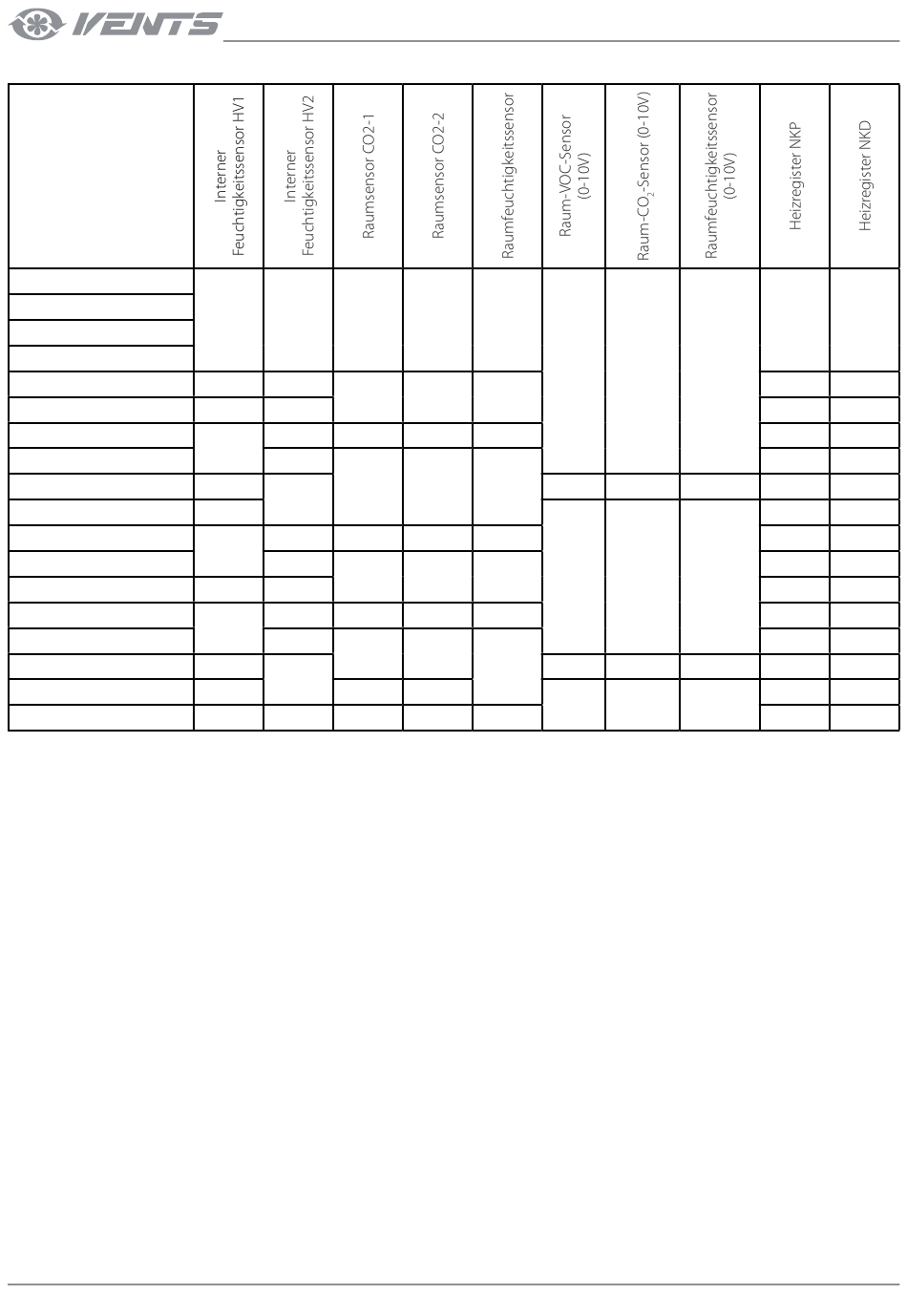

Kompatibilitätstabelle der zusätzlichen Zubehörteile und der Modellen der Anlagen
VUT 200 V EC A14
VUT 200 VB EC A14
VUE 200 V EC A14
VUE 200 VB EC A14
VUT 250 V EC A19
VUT 250 V EC A14
VUT 250 V EC A11
VUT 250 VB EC A19
VUT 250 VB EC A21
VUT 250 VB EC A14
VUT 250 VB EC A11
VUE 250 V EC A19
VUE 250 V EC A14
VUE 250 V EC A11
VUE 250 VB EC A19
VUE 250 VB EC A21
VUE 250 VB EC A14
VUE 250 VB EC A11
Wärmerückgewinnung
Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den
Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird
im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet. Im Wärmetauscher
wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen. Hierbei sind die beiden Luftströme vollständig voneinander
getrennt. Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
Frostschutzbetrieb
(Vereisungsgefahr tritt auf, wenn die Ablufttemperatur hinter dem Wärmetauscher unter +5 °C liegt und die
Zulufttemperatur vor dem Wärmetauscher für die Anlagen mit Vorheizung unter -3 °C liegt bzw. wenn die Ablufttemperatur hinter dem
Wärmetauscher für die Anlagen ohne Vorheizung unter +3 °C liegt).
Frostschutzbetrieb: ein integriertes Frostschutzsystem dient dem Vereisungsschutz des Wärmetauschers in der kalten Jahreszeit. Die
Vereisungsgefahr wird über einen Temperatursensor gemeldet. Der Sensor befindet sich im Fortluftkanal nach dem Wärmetauscher.
Der Frostschutzbetrieb wird bei einer Fortlufttemperatur von +3 °C aktiviert. Nach Anstieg der Temperatur kehrt die Lüftungsanlage in
die vorherige Betriebsart zurück.
Bei den Anlagen mit den Bedienfeldern A11 oder A19 muss der Frostschutzbetrieb aktiviert sein, siehe Betriebsanleitung für das Bedienfeld.
Bei Vereisungsgefahr wird bei den Anlagen mit Bedienfeld A14 der Zuluftventilator abgeschaltet. Nach Anstieg der Temperatur kehrt die
Lüftungsanlage in die vorherige Betriebsart zurück.
Es gibt drei Frostschutzbetriebsarten für die Anlagen VUT/VUE 250 V(B) EC A21:
-schrittweise Lüftungsstufeverminderung des Zuluftventilators
-mit Hilfe eines Bypasses
-mit Hilfe eines Elektro-Vorheizregisters (bei Vorhandensein eines Kanal-Vorheizregisters)
Die Wahl der Betriebsart und die Einstellungen sind in der Betriebsanleitung für das Steuerungssystem A21 beschrieben.
Sommerbetrieb (Lüftung)
Die abgeführte Luft kommt nicht in Kontakt mit dem Wärmetauscher. Dafür wird der Bypass geöffnet. Die Außenlufttemperatur bleibt
gleich.
8
—
+
+
+
—
+
—
+
—
—
+
—
—
+
+
—
—
—
+
—
+
—
+
—
—
+
—
+
—
+
—
+
+
—
—
BETRIEBSARTEN DER LÜFTUNGSANLAGE
+
+
—
+
+
—
—
+
+
+
—
—
+
+
—
—
—
+
+
+
+
—
—
—
VUT/VUE 200/250 V(B) EC
—
—
—
+
—
+
+
+
+
+
—
+
+
—
—
—
+
+
+
+
+
—
—
——
+
