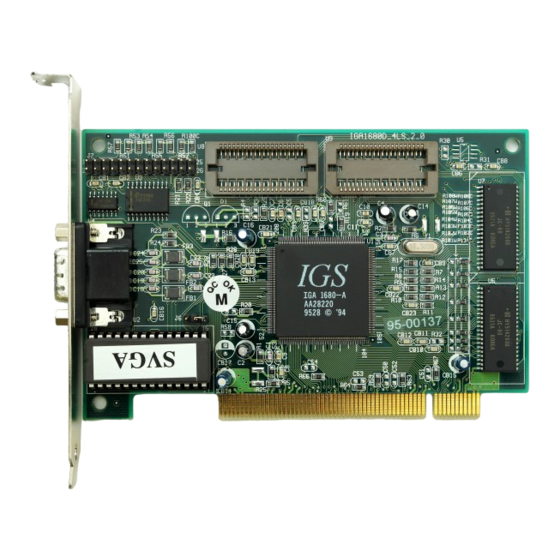

Shuttle HOT-137 Benutzerhandbuch
Iga1680 pci bus vga-karte
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Shuttle HOT-137
Inhaltszusammenfassung für Shuttle HOT-137
- Seite 1 HOT-137/HOT-139 IGA1680 PCI Bus V G A - K a r t e B e n u t z e r h a n d b u c h IGA1680 PCI VGA...
- Seite 2 Hinweis Handbuch Ver. 1.0 Copyright 1995. Alle Rechte vorbehalten Sämtliche in diesem Handbuch enthaltenen Informationen, Dokumentationen und Spezifikationen können ohne Vorankündigung vom Hersteller geändert werden. Der Autor übernimmt weder Verantwortung für irgendwelche Fehler oder Unterlassungen, die in diesem Dokument auftreten könnten, noch verpflichtet er sich, die enthaltenen Informationen zu aktualisieren. Warenzeichen IGS ist ein registriertes Warenzeichen der InteGraphic System Inc.
-
Seite 3: Inhaltsverzeichnis
Einleitung.................................................... Kapitel 1 Leistungsmerkmale ............................6 Was sollte in der Packung sein ? ........................7 Was benötigen Sie ? ............................7 HOT-137 Karten Layout ..........................8 HOT-139 Karten Layout ..........................9 Hardware Installation Hardware Installation......................................Kapitel 2 Installation der Hardware ..........................11 Hardware Problembehebung ........................ - Seite 4 OS/2 2.1 & Warp Treiber Installation ......................19 Installation des AutoCAD Treibers ......................22 Installation des Lotus 1-2-3 Treibers ...................... 23 Installation des PCAD Treibers ....................... 25 Installation des WordPerfect 6.0 Treibers ................... 27 Installation der IGA 1680 Utilities ......................29 Windows Treiber Setup ................
-
Seite 5: Kapitel 1 Einleitung
Unter DOS, Windows und OS/2 werden je nach Version bis zu 16.7 Millionen Farben, Auflösungen bis zu 1600 x 800 Bildpunkte und Refreshraten bis zu 75Hz erreicht. Die HOT-137/HOT-139 Grafikkarten sind echte 64-bit PCI Beschleuniger. Sie basieren auf dem IGS IGA1680 Grafikchip um zahlreiche Grafik- und Multimediafunktionen in höchster Geschwindigkeit auszuführen. -
Seite 6: Leistungsmerkmale
Leistungsmerkmale: Hochgeschwindigkeits VGA-Karte für den PCI bus. Refresh-Raten bis zu 75Hz. Dies erzeugt ein flimmerfreies, augenschonendes Bild. Hohe Auflösungen wie 1024 x 768 x 64K Farben bei 75Hz und 1600 x 1200 x 256 Farben bei 60Hz. 100% VGA-kompatible Hardware Unterstützt alle VGA, Super VGA und Multisync Monitore. -
Seite 7: Was Sollte In Der Packung Sein
Was sollte in der Packung sein ? Folgende Hardware, Software und Handbücher liegen Ihrem Paket bei: HOT-137 oder HOT-139 PCI VGA Karte Treiber und Utility Disketten Dieses Handbuch Was benötigen Sie ? Computer System - Intel 486, Pentium, oder kompatibel. -
Seite 8: Hot-137 Karten Layout
HOT-137 Karten Layout... -
Seite 9: Hot-139 Karten Layout
HOT-139 Karte Layout... -
Seite 10: Hardware Installation
APITEL Hardware Installation Die VGA-Karte erkennt automatisch ob Sie einen Farb- oder Monochrom-Monitor benutzen. Daher sollten Sie den Monitor immer vor dem Computer anschalten um eine richtige Erkennung zu gewährleisten. Wenn der Monitortyp während des Einschaltens nicht erkannt wird, wird automatisch VGA-Monochrom unterstützt. Sie sollten die Spezifikationen Ihres Monitores im Handbuch nachlesen um die Grafikkarte optimal an diesen anzupassen. -
Seite 11: Installation Der Hardware
SoftwareProgramme benötigen IRQ9; für den normalen VGA-betrieb ist dieser jedoch nicht nötig. IRQ9 hat keinerlei Einfluß auf die Geschwindigkeit. J6 = Geschlossen IRQ9 aktiviert J6 = Offen IRQ9 deaktiviert Speicherkonfiguration der HOT-137 & HOT-139 HOT - 139 Card Type HOT - 137 U10 & U11 U12 & U13 Memory Size U6 &... - Seite 12 E i n b a u - A n l e i t u n g Schalten Sie den Computer aus und entfernen Sie das Strom- und Monitorkabel. Entfernen Sie das Gehäuse Ihres Computers. Stellen Sie sicher, daß Speicher- und Jumpereinstellung korrekt sind. Suchen Sie einen freien PCI-Slot.
-
Seite 13: Hardware Problembehebung
Metall befindet. Stellen Sie sicher, daß das BIOS an der Stelle U2 fest und richtig herum im Sockel sitzt. Überprüfen Sie auch die DRAMs an den Stellen U6 und U7 bei der HOT-137 (U6, U7, U8, und U9 bei der HOT-139). -
Seite 14: Software Installation
APITEL Software Installation Software Installation Software Treiber Unterstützung Die "Software Installation Diskette" bietet Treiber für folgende Betriebssysteme und Anwendungen. Windows 3.1 Windows NT AutoCAD PCAD 6.0 WordPerfect Lotus 1-2-3 V3.x Windows 95 (geplant) Erstellen von Backup Disketten Bitte erstellen Sie Backup-Disketten zum Gebrauch und verwahren die Original-Disketten an einem sicheren Ort. -
Seite 15: Wie Installieren Sie Die Iga1680 Treiber
Wie installieren Sie die IGA1680 Treiber ? Möchten Sie einen Treiber für Windows 3.1, Windows NT, OS/2 2.1 & Warp, AutoCAD, PCAD, WordPerfect, Lotus 1-2-3 V3.x oder IGA1680 Utilities installieren, dann beginnen Sie damit, die "IGA1680 Utilities & Treibers Diskette" bzw die "IGA 1680 Windows 3.x Treibers Diskette" in Floppy A: (bzw. B:) zu legen. Wenn Sie Treiber für Windows 3.1, Windows NT, Windows 95 und OS/2 &... -
Seite 16: Installation Der Windows 3.1 Treiber Unter Windows
Microsoft Windows 3.1 Treiber Die Treiberdiskette enthält ein komfortables Utility um die Windows 3.1 Treiber schnell und sicher zu installieren. Installation der Windows 3.1 Treiber unter Windows Schritt 1. Starten Windows unter Benutzung des Standard-VGA Treibers. Schritt 2. Legen Sie die "IGA1680 Windows 3.1 Treiber Diskette" in das Diskettenlaufwerk und starten das Programm SETUPWIN mit dem Dateimanager. -
Seite 17: Installation Des Windows Nt 3.1 & Nt 3.5 Treibers
Installation der Windows NT 3.1 & NT 3.5 Bildschirmtreiber Installation der Treiber unter Windows NT 3.1: Aus dem Verzeichnis "WINNT" der Diskette "IGS 1680 Utilities & Drivers" entpacke man das File "WINNT.ZIP" in das Stammverzeichnis einer zweiten Diskette. Schritt 1. Starten Sie Windows NT Schritt 2. -
Seite 18: Installation Des Treibers Unter Windows Nt 3.5
Installation der Treiber unter Windows NT 3.5: Aus dem Verzeichnis "WINNT" der Diskette "IGS 1680 Utilities & Drivers" entpacke man das File "WINNT.ZIP" in das Stammverzeichnis einer zweiten Diskette. Schritt 1. Starten Sie Windows NT Schritt 2. Wählen Sie aus der "Hauptgruppe" in der "Systemsteuerung" das Ikon "Anzeige". Schritt 3. -
Seite 19: Os/2 2.1 & Warp Treiber Installation
OS/2 2.1 & Warp Treiber Installation HOT-137/139 IGA1680 Bildschirmtreiber-Installation für OS/2 Version 2.1 & Warp: Schritt 1. Installieren Sie die InteGraphics IGA1680 Graphics Karte in Ihrem Computer. Schritt 2. Installieren Sie das OS/2 Betriebssystem im normalen VGA Modus. Schritt 3. - Seite 20 Schritt 6. Starten Sie das OS/2 -Treiber Installationsprogramm mit dem Befehl: OS2INST C: Schritt 7. Folgen Sie den Anweisungen, um mit der Installation fortzufahren. Wenn die ‘Bildschirmtreiber Installation" Dialog-Box erscheint, wählen Sie ‘Primary Display’ und klicken auf O.K. Schritt 8. Wenn die ‘Primary Display Adapter Type’...
- Seite 21 Hinweis: Falls Ihr Monitor das Bild nach dem Neustart nicht darstellen kann, handeln Sie folgendermaßen: Booten Sie den Computer mit einer DOS-Startdiskette neu. Starten Sie das beigefügte InteGraphic Utility "SetFreq.Exe". Wählen Sie eine geringere Refresh-Rate für Ihren Monitor. Wenn Sie einen Interlace-Monitor mit der Auflösung 1024x768 betreiben wollen, dann wählen Sie 1024x768 Interlaced-Modus aus, nutzen jedoch nicht die Option zum Speichern in der Autoexec.bat.
-
Seite 22: Installation Des Autocad Treibers
Installation des AutoCAD Treibers Treiber Datei: RCP_IGS.EXP Schritt 1. Legen Sie die "IGA1680 Utilities & Treibers Diskette" in Floppy A: Schritt 2. Wechseln Sie zu Laufwerk A: Schritt 3. Tippen Sie A:\SETUPDOS <Enter> Schritt 4. Das IGA-Installtionsmenü erscheint auf dem Bildschirm. Wählen Sie"AutoCAD"... -
Seite 23: Installation Des Lotus 1-2-3 Treibers
Installation des Lotus 1-2-3 Treibers Treiber Dateien: 1) LIGS1024.DLD - 1024x768 16 Farben 2) LIGS800.DLD - 800x600 16 Farben Konfigurations Dateien: a. VGA831CC.VBD b. VGA843CC.VBD für 800x600x4 c. VGA875CC.VBD d. VGA140CC.VBD e. VGA154CC.VBD für 1024x768x4 f. VGA196CC.VBD Installation des Treibers: Schritt 1. - Seite 24 Schritt 5. Das Installations- Programm fragt nun, ob alle Treiber im Verzeichnis C:\LOTUS installiert werden sollen. Bestätigen Sie mit <Enter>. Schritt 6. Kopieren Sie die Dateien LIGS1024.VRS, LIGS800.VRS und *.VBD in Ihr Lotus123 Verzeichnis. Schritt 7. Starten Sie das Programm Install im Lotus123 Verzeichnis. Schritt 8.
-
Seite 25: Installation Des Pcad Treibers
Installation des PCAD Treibers Treiber Dateien PVGA800.DRV - 800x600 16 Farben PVGA1024.DRV - 1024x768 16 Farben PVGA1280.DRV - 1280x1024 16 Farben Installation des Treibers: Schritt 1. Legen Sie die "IGA1680 Utilities & Treibers Diskette" in Floppy A: Schritt 2. Wechseln Sie zu Laufwerk A: Schritt 3. - Seite 26 Schritt 7. Ändern Sie PCADDRV.SYS (Normalerweise im Hauptverzeichnis, z.B. C:\): Benutzen Sie einen Texteditor die beiden Zeilen PDISPLAY C:\PCAD\DRV\DIBMVGA.REX DISPLAY C:\PCAD\DRV\DTEXT.DRV durch diese Zeile zu ersetzen: DISPLAY C:\PCAD\DRV\PVGA1024.DRV Hinweis: Obige Änderung ist für die 1024x768 Auflösung. Änderungen für 800x600 oder 1280x1024 sind ähnlich. IGA1680 PCI VGA...
-
Seite 27: Installation Des Wordperfect 6.0 Treibers
Installation des WordPerfect 6.0 Treibers Treiber Dateien: 1) Grafik Treiber: IGS1024.VRS - 1024x768 16 Farben IGS800.VRS - 800x600 16 Farben 2) Text Treiber: TIGS.VRS - IGS 80x60 16 Farben IGS 132x25 16 Farben IGS 132x43 16 Farben IGS 132x50 16 Farben IGS 132x60 16 Farben Installation des Treibers: Schritt 1. - Seite 28 Schritt 4. Das IGA-Installtionsmenü erscheint auf dem Bildschirm. Wählen Sie"WordPerfect 6.0" mit einem Doppel-Klick. Schritt 5. Das Installations- Programm erwartet nun eine Bestätigung zur Installation aller Treiber im Verzeichnis C:\WP. Fahren Sie fort durchDrücken der <Enter> Taste. Schritt 6. Kopieren Sie IGS1024.VRS, IGS800.VRS und TIGS.VRS in das WordPerfect 6.0 Verzeichnis.
-
Seite 29: Installation Der Iga 1680 Utilities
Installation der IGA 1680 Utilities Die IGA1680 Utilities befinden sich auf der "Software Installation Diskette". Sie haben folgende Funktionen: SETMODUS.EXE : Einstellen des VGA und SuperVGA Modus. SETFREQ.EXE : Einstellung der Refresh Rate des Minitors FREQ.EXE : Auslesen der Refresh Rate IRQ2.EXE : IRQ2 aktivieren und deaktivieren Installation der Utilities... -
Seite 30: Kapitel 4 Windows Treiber Setup
APITEL Windows Treiber Setup Windows Treiber Setup IGA Windows Treiber Setup Es gibt zwei Wege, dieses Programm zu nutzen: 1. Standard Setup 2. Konfiguration des Virtuellen Desktops (Virtual Desktop Enable) Standard Setup Im Normalen Setup haben Sie vier Parameter zur Einstellung: Auflösung, Refresh-Rate, Farbtiefe und Schriftgröße. -
Seite 31: Normal-Setup
oder weniger empfohlen. Für 17 Zoll und größere Monitore sind 1024x768 Bildpunkte in der Regel kein Problem. Schritt 2. Die Option "Color Depth" legt die Farbtiefe fest. Für die meisten Anwendungen reichen 256 Farben aus. Für optimale Darstellung verlangen Multimedia- Clips bzw. Photos jedoch zum Teil 64k oder sogar 16.7 Millionen Farben. -
Seite 32: Konfiguration Des Virtual Desktops
Konfiguration des Virtuellen Desktops Der IGA Graphic Beschleuniger ist eine leistungsstarke VGA-Karte. Die 2 MB Version unterstützt 1600x1200 Bildpunkte bei 256 Farben. Ein M onitor der diese Auflösung unterstützt kostet jedoch sehr viel Geld. Das Virtuelle Desktop der IGA Grafik-Karte bietet eine praktische Lösung für dieses Problem. - Seite 33 Für optimale Darstellung verlangen Multimdia- Clips bzw. Photos jedoch zum Teil 64k oder sogar 16.7 Millionen Farben. Schritt 5. Mit der Option "Font Size" wählen Sie entweder eine kleine oder eine große Schrift für Ihren Computer. In der 640x480 Auflösung sollten Sie eine kleine, in der 1024x768 jedoch einen großen Font wählen.
- Seite 34 Define Viewport Modus Die Option "Define Viewport Modus" öffnet ein Fenster zum Definieren des Viewport Modus Ihres virtuellen Desktops. Auf der linken Seite finden Sie eine Liste aller für die Grafikkarte voreingestellten Modi. Auf der rechten Seite befinden sich die von Ihnen für ihren Viewport definierten Modi. Um einen weiteren Modus zu Ihren Modi hinzuzufügen klicken Sie auf einen bereits verfügbaren Modus auf der linken Seite.
-
Seite 35: Zentrierung Des Bildschirmes
Zentrierung des Bildschirms Mittels des Screen Centering Utilities läßt sich das Monitorbild einfach zentrieren. Das Programm speichert die Position individuell für den jeweiligen Bildmodus, was besonders bei Einsatz des Virtuellen Desktops von großem Nutzen ist. Sie können die Position des Bildschirmes durch klicken auf die entsprechenden Pfeiltasten ändern. -
Seite 36: Definition Des Viewport Modus
Wenn von Farbtiefe gesprochen wird, so entsprechen 8 Bit pro Pixel (8bpp) 256 Farben, 16 Bit pro Pixel (16bpp) 65,000 Farben und 24 Bit pro Pixel (24bpp) 16.7 Millionen Farben. Die HOT-137/139 VGA-Karten unterstützen zudem 15bpp (32000 Farben). Jede Auflösung und Refresh-Rate die 16bpp unterstützt, unterstützt zudem auch 15bpp. - Seite 37 IGS Mode Vesa Mode Refresh Memory Resolution Color (Hex) (Hex) Rate(Hz) Size 80 x 60 Char 256KB 132 x 25 Char 256KB 132 x 43 Char 256KB 132 x 50 Char 256KB 132 x 60 Char 256KB 1280 x 1024 1280 x 1024 87 ( I ) 1024 x 768...
-
Seite 38: Steurung Des Virtual Desktops
IGS Mode Vesa Mode Refresh Memory Resolution Color (Hex) (Hex) Rate(Hz) Size 1024 x 768 1024 x 768 1024 x 768 1024 x 768 87 ( I ) 1280 x 1024 1280 x 1024 87 ( I ) 1600 x 1200 1600 x 1200 87 ( I ) 640 x 480... -
Seite 39: Anhang
NHANG Pinbelegung der VGA-Buchse Pinbelegung der VGA-Buchse Diese Tabelle beschreibt das Pinout des VGA-Anschlusses der IGA1680 VGA-Karte. Function Hinweis 1: Analoge Monochrom-Monitore Red Video note1 benutzen nur das Grün-Signal und Green Video note1 ignorieren Blau und Rot. Blue Video note1 Not Used Hinweis 2: Monochrome Monitore belegen Pin 12 Ground...
