Zusammenbauen des
Holms
Für diesen Arbeitsschritt erforderliche Teile:
1 Obere Holmbaugruppe
2 Schraube
2 Sicherungsmutter
Verfahren
Wichtig:
Entfernen und entsorgen Sie die
Kunststoffschutzfolie, in die der Rasenmäher
eingepackt ist, sowie alle anderen Kunststoffe
oder Verpackungen an der Maschine.
Hinweis:
Entfernen Sie die Gummistopfen vom
Holm, bevor Sie die obere Holmstange in die
untere Holmstange einführen. Diese werden bei der
Herstellung hinzugefügt, um eine Beschädigung der
Kabel zu verhindern.
WARNUNG:
Wenn Sie den Holm falsch auf- oder
zusammenklappen, können Sie die Kabel
beschädigen und den sicheren Geräteeinsatz
gefährden.
• Beschädigen Sie beim Auf- oder
Zusammenklappen des Holms nicht die
Kabel.
• Wenden Sie sich bei einem beschädigten
Kabel an einen offiziellen Vertragshändler.

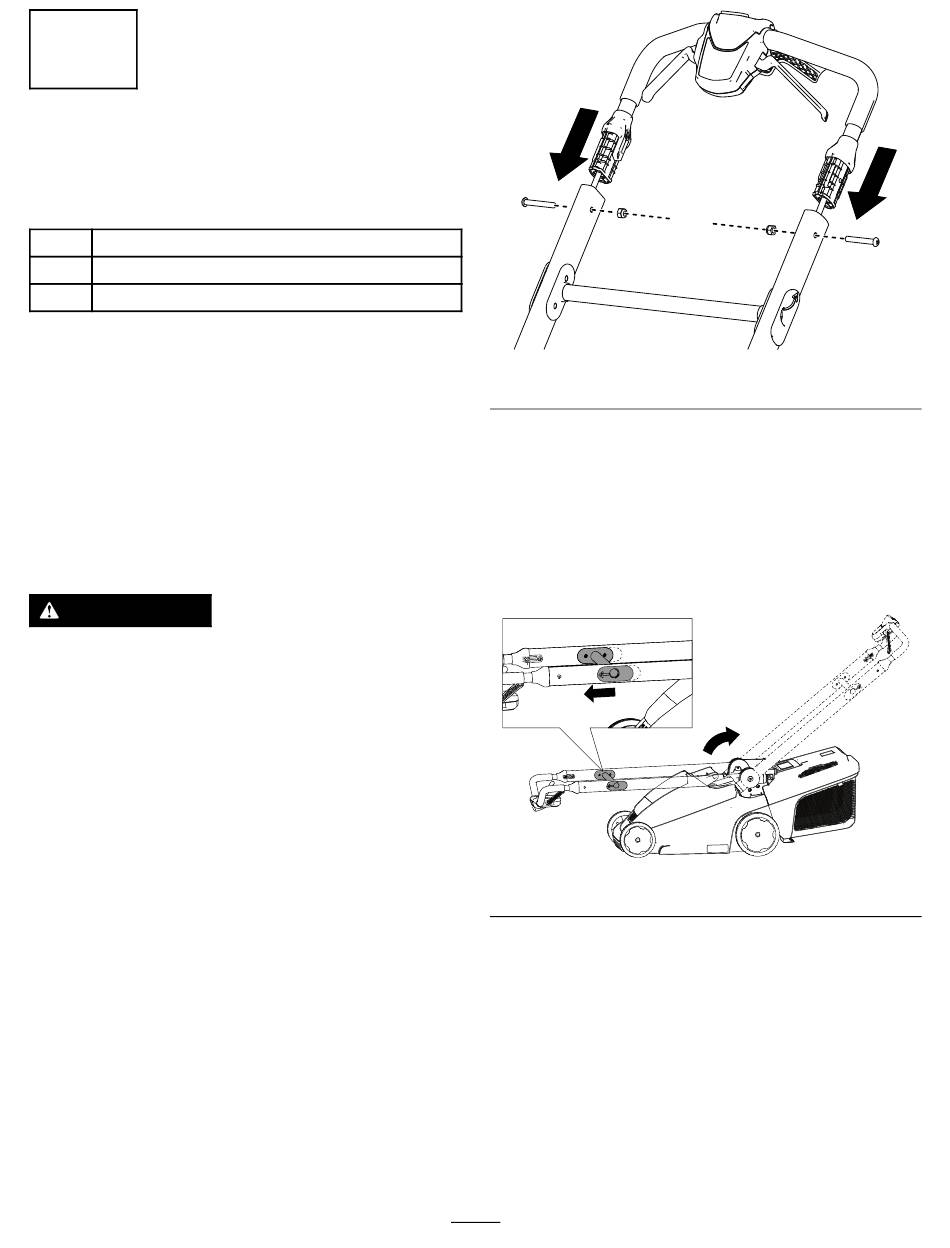

1. Bringen Sie die obere Holmbaugruppe am
unteren Holm an und sichern Sie ihn mit zwei
Schrauben und zwei Sicherungsmuttern, wie in
Bild 4 dargestellt.
2. Ziehen Sie die Holmarretierungsstrebe
in Richtung des oberen Holms, um die
Holmarretierung zu lösen
3. Bringen Sie den Holm nach hinten in
die Betriebsposition und lassen Sie die
Holmarretierungsstrebe los
Hinweis:
Achten Sie darauf, dass der Holm
einrastet.
9
Bild 4
(Bild 5).
(Bild 5).
Bild 5
