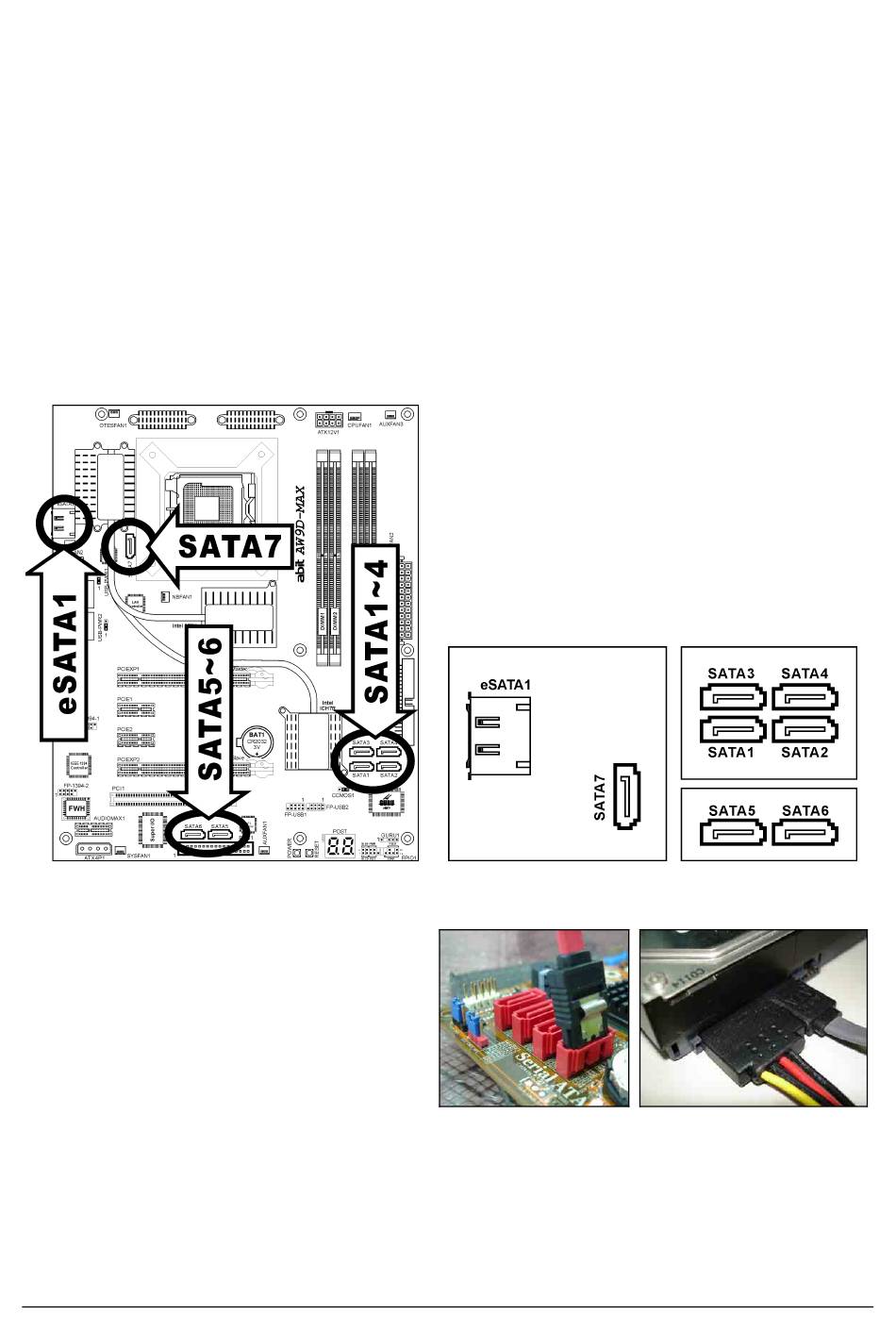

2.6.2 Serial ATA Anschluß
Jeder SATA-Anschluss dient einem einzigen Kanal zum Anschluss eines SATA-Geräts mithilfe
eines dünnen SATA-Kabels.
Mithilfe dieser SATA-Anschlüsse können Sie auch ein Disk-Array für RAID-Konfiguration
anschließen.
•
SATA1~SATA4: Verfügbar für RAID 0-, RAID 1-, RAID 0+1- oder RAID 5-Konfiguration.
•
SATA5~SATA6: Verfügbar für RAID 0- oder RAID 1-Konfiguration. (Nur bei dem Modell
"AW9D-MAX")
•
SATA7, eSATA1: Verfügbar für RAID 0- oder RAID 1-Konfiguration. (Nur bei dem Modell
"AW9D-MAX")
Anschluss von SATA-Geräten:
1. Verbinden Sie ein Ende des
Signalkabels mit dem SATA-Anschluss
des Motherboards. Verbinden Sie das
andere Ende mit dem SATA-Gerät.
2. Verbinden Sie das SATA-Stromkabel mit
dem SATA-Gerät, das andere Ende mit
dem Netzteil.
