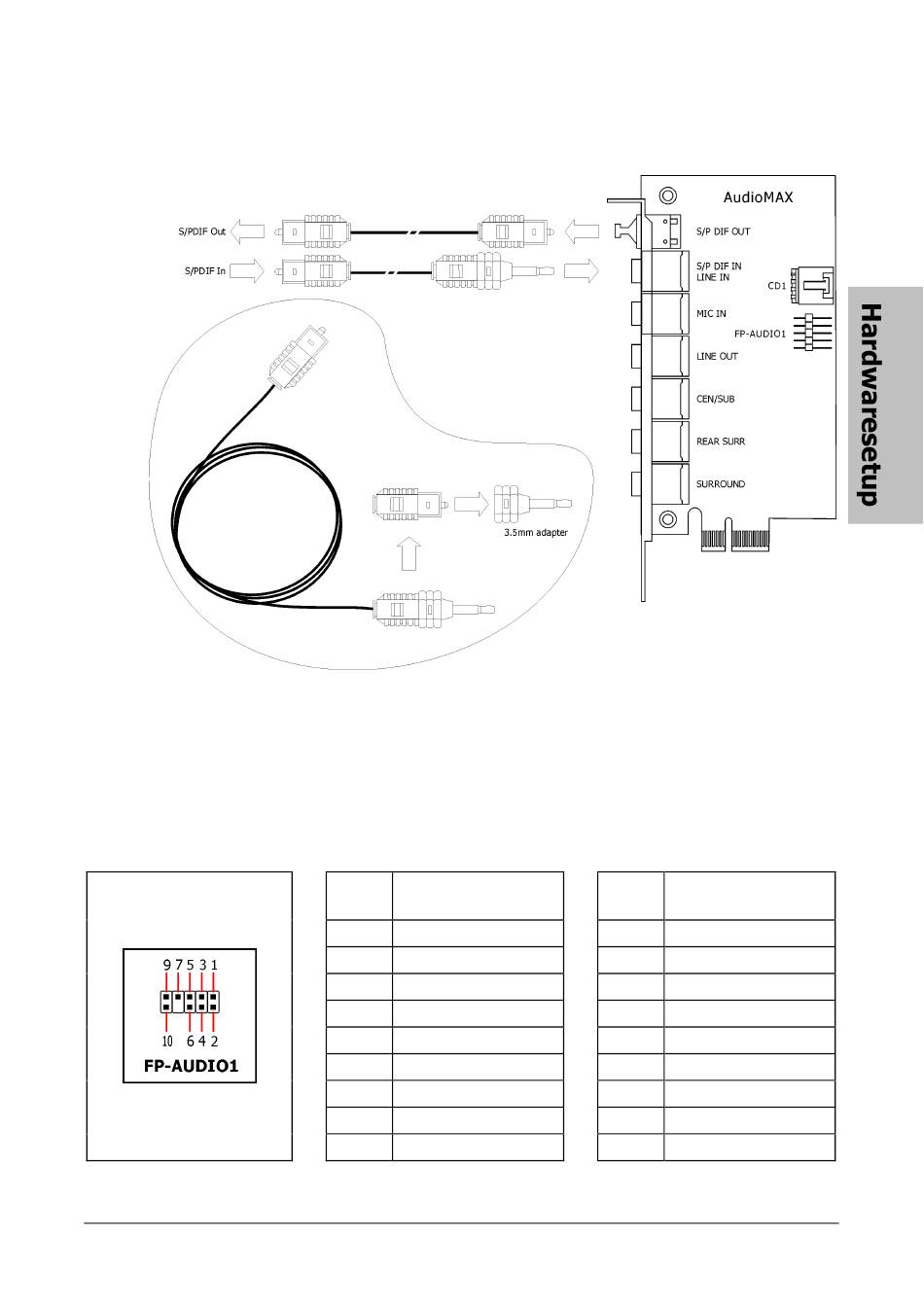

S/PDIF-Anschluss:
Im Motherboard-Zubehör finden Sie eine Audio-Tochterkarte und ein Glasfaserkabel.
Fronttafel-Audio-Verbindungssockel:
Dieser Sockel ermöglicht die Fronttafel-Verbindung für HD (High Definition)-Audio. Für die
AC'97 Audio CODEC-Verbindung müssen Sie sorgfältig die Polzuweisung prüfen, bevor Sie die
Verbindung mit dem Fronttafel-Modul vornehmen. Eine falsche Verbindung kann eine
Funktionsstörung verursachen oder sogar das Motherboard beschädigen.
※ Bitte verbinden Sie das "Ground"-Kabel oder "USB VCC"-Kabel vom
Fronttafel-Modul nicht mit dem Pol 4 "AVCC" dieses Sockels.
AW9D-MAX, AW9D
Pin-Zuweisung
Pin-Nr
(HD AUDIO)
1
MIC2 L
2
AGND
3
MIC2 R
4
AVCC
5
FRO-R
6
MIC2_JD
7
F_IO_SEN
9
FRO-L
10
LINE2_JD
Pin-Zuweisung
Pin-Nr
(AC'97 AUDIO)
1
MIC In
2
GND
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
9
Line Out (L)
10
NC
2-17
