2.4 Gehäusekomponenten anschließen
2.4.1 Anschlüsse für ATX-Netzteil
Diese Anschlüsse sind zum Anschluss des ATX-Netzteils. Die Stecker des Netzteils passen nur in
eine Richtung, richten Sie die Stecker korrekt aus und drücken Sie die Stecker fest in die
Buchsen.

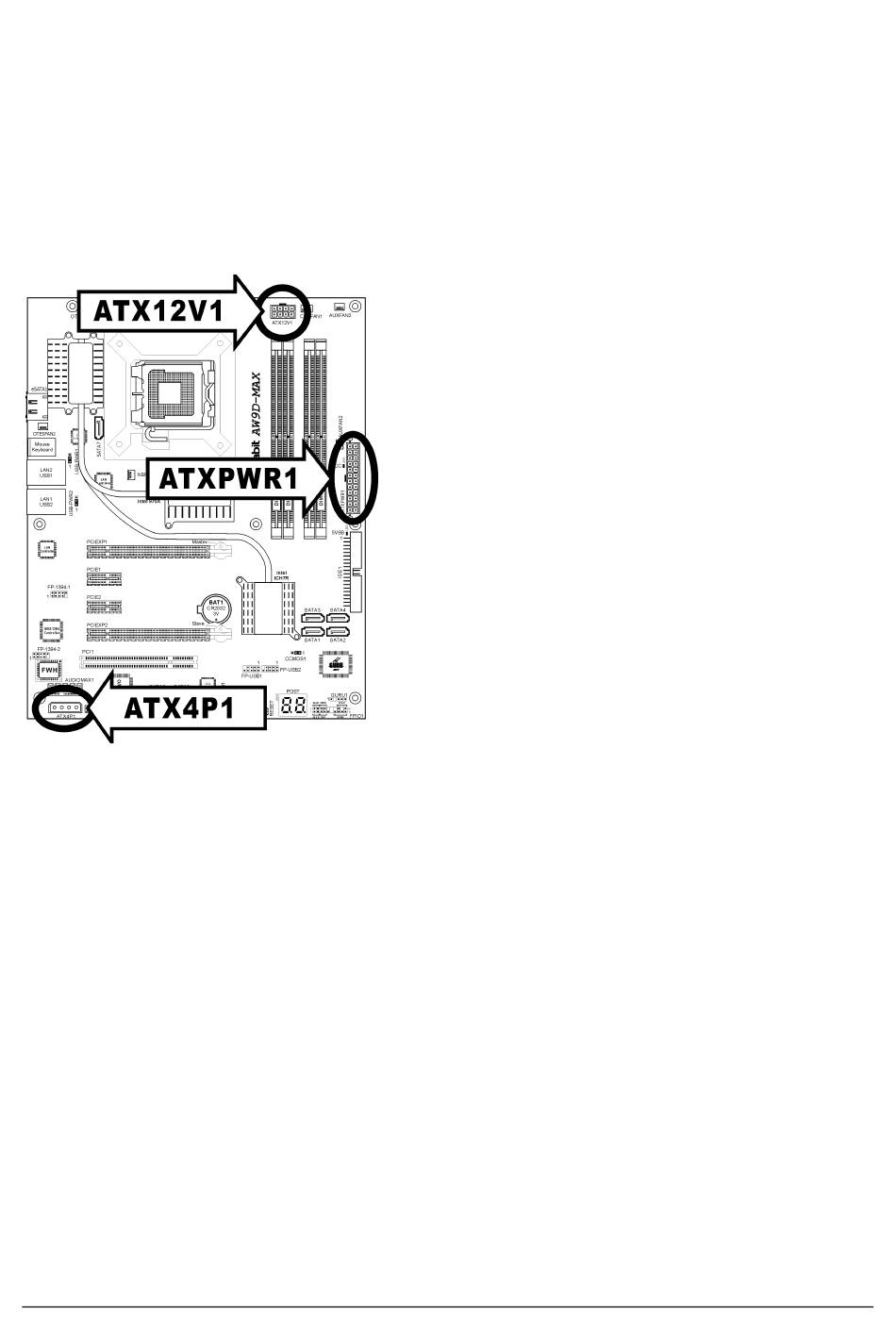

ATXPWR1: ATX 24-pol. Netzteilbuchse
Die Stromversorgung mit 20-pol. oder 24-pol. Kabeln wird an diese 24-pol. Buchse
angeschlossen. Schließen Sie beide Typen von Kontakt 1 an. Bei Verwendung eines 20-pol.
Stromkabels kann es jedoch zu Systeminstabilität kommen oder Ihr System kann wegen
unzureichender Netzteilleistung nicht gestartet werden. Eine minimale Netzteilleistung von
300W wird empfohlen.
ATX12V1: ATX 12V 8-pol. Netzteilbuchse
Dieser Anschluss versorgt die CPU. Ohne Stromanschluss an diese Buchse kann das System
nicht gestartet werden.
ATX4P1: 12V Stromanschluss für Peripheriegeräte
Dieser Anschluss bietet Stromversorgung für Geräte der PCI-Express Steckplätze.
2-6 AW9D-MAX, AW9D
