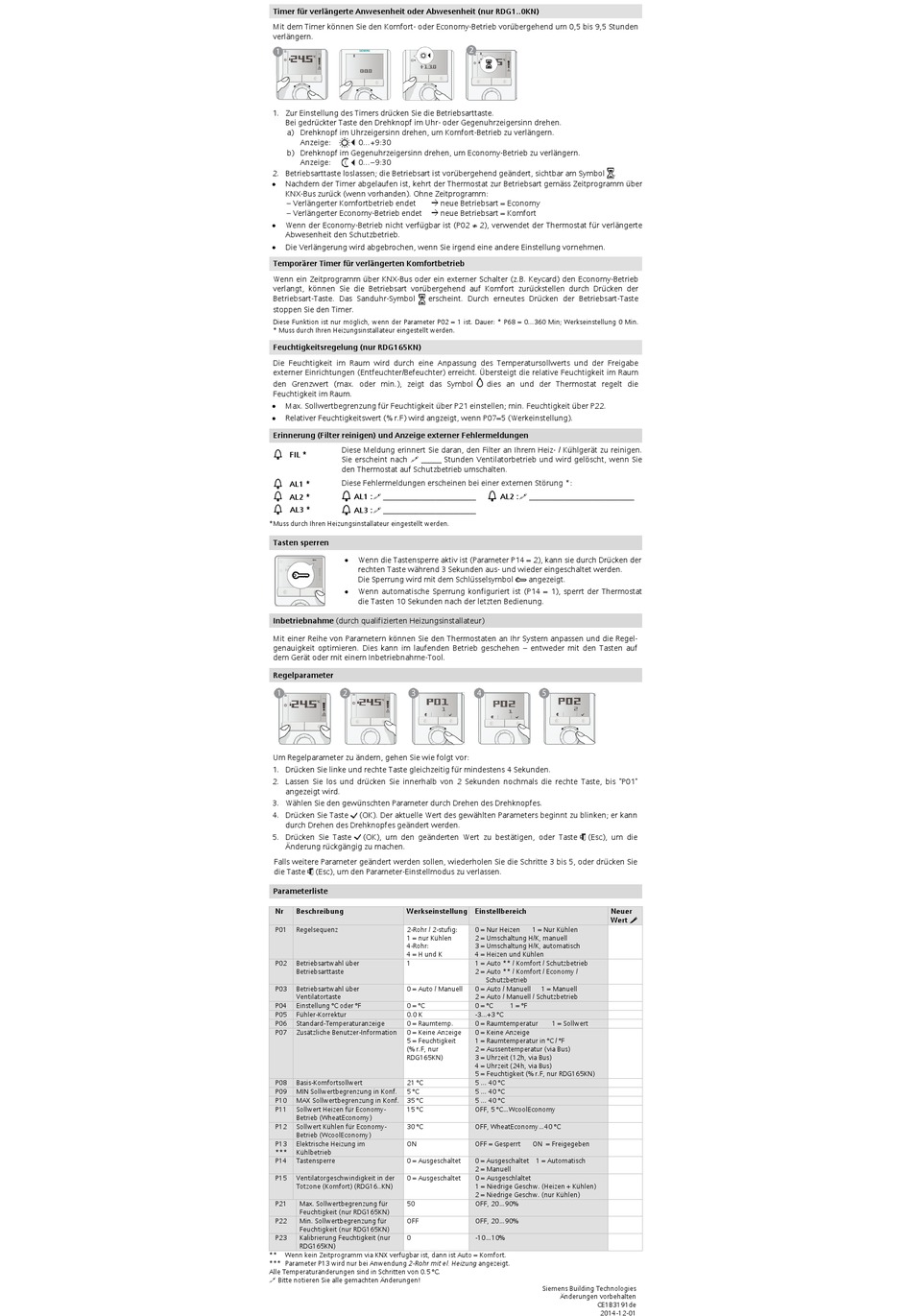

Siemens RDG160KN Bedienungsanleitung Seite 2

Timer für verlängerte Anwesenheit oder Abwesenheit (nur RDG1..0KN)
Mit dem Timer können Sie den Komfort- oder Economy-Betrieb vorübergehend um 0,5 bis 9,5 Stunden
verlängern.
1. Zur Einstellung des Timers drücken Sie die Betriebsarttaste.
Bei gedrückter Taste den Drehknopf im Uhr- oder Gegenuhrzeigersinn drehen.
a) Drehknopf im Uhrzeigersinn drehen, um Komfort-Betrieb zu verlängern.
Anzeige: 0...+9:30
b) Drehknopf im Gegenuhrzeigersinn drehen, um Economy-Betrieb zu verlängern.
Anzeige: 0...–9:30
2. Betriebsarttaste loslassen; die Betriebsart ist vorübergehend geändert, sichtbar am Symbol
• Nachdem der Timer abgelaufen ist, kehrt der Thermostat zur Betriebsart gemäss Zeitprogramm über
KNX-Bus zurück (wenn vorhanden). Ohne Zeitprogramm:
– Verlängerter Komfortbetrieb endet  neue Betriebsart = Economy
– Verlängerter Economy-Betrieb endet  neue Betriebsart = Komfort
• Wenn der Economy-Betrieb nicht verfügbar ist (P02 ≠ 2), verwendet der Thermostat für verlängerte
Abwesenheit den Schutzbetrieb.
• Die Verlängerung wird abgebrochen, wenn Sie irgend eine andere Einstellung vornehmen.
Temporärer Timer für verlängerten Komfortbetrieb
Wenn ein Zeitprogramm über KNX-Bus oder ein externer Schalter (z.B. Keycard) den Economy-Betrieb
verlangt, können Sie die Betriebsart vorübergehend auf Komfort zurückstellen durch Drücken der
Betriebsart-Taste. Das Sanduhr-Symbol erscheint. Durch erneutes Drücken der Betriebsart-Taste
stoppen Sie den Timer.
Diese Funktion ist nur möglich, wenn der Parameter P02 = 1 ist. Dauer: * P68 = 0...360 Min; Werkseinstellung 0 Min.
* Muss durch Ihren Heizungsinstallateur eingestellt werden.
Feuchtigkeitsregelung (nur RDG165KN)
Die Feuchtigkeit im Raum wird durch eine Anpassung des Temperatursollwerts und der Freigabe
externer Einrichtungen (Entfeuchter/Befeuchter) erreicht. Übersteigt die relative Feuchtigkeit im Raum
den Grenzwert (max. oder min.), zeigt das Symbol
Feuchtigkeit im Raum.
•
Max. Sollwertbegrenzung für Feuchtigkeit über P21 einstellen; min. Feuchtigkeit über P22.
•
Relativer Feuchtigkeitswert (% r.F) wird angzeigt, wenn P07=5 (Werkeinstellung).
Erinnerung (Filter reinigen) und Anzeige externer Fehlermeldungen
Diese Meldung erinnert Sie daran, den Filter an Ihrem Heiz- / Kühlgerät zu reinigen.
FIL *
Sie erscheint nach  _____ Stunden Ventilatorbetrieb und wird gelöscht, wenn Sie
den Thermostat auf Schutzbetrieb umschalten.
Diese Fehlermeldungen erscheinen bei einer externen Störung *:
AL1 *
AL1 : _______________________
AL2 *
AL3 *
AL3 : _______________________
*Muss durch Ihren Heizungsinstallateur eingestellt werden.
Tasten sperren
•
Wenn die Tastensperre aktiv ist (Parameter P14 = 2), kann sie durch Drücken der
rechten Taste während 3 Sekunden aus- und wieder eingeschaltet werden.
Die Sperrung wird mit dem Schlüsselsymbol
•
Wenn automatische Sperrung konfiguriert ist (P14 = 1), sperrt der Thermostat
die Tasten 10 Sekunden nach der letzten Bedienung.
Inbetriebnahme (durch qualifizierten Heizungsinstallateur)
Mit einer Reihe von Parametern können Sie den Thermostaten an Ihr System anpassen und die Regel-
genauigkeit optimieren. Dies kann im laufenden Betrieb geschehen – entweder mit den Tasten auf
dem Gerät oder mit einem Inbetriebnahme-Tool.
Regelparameter
Um Regelparameter zu ändern, gehen Sie wie folgt vor:
1. Drücken Sie linke und rechte Taste gleichzeitig für mindestens 4 Sekunden.
2. Lassen Sie los und drücken Sie innerhalb von 2 Sekunden nochmals die rechte Taste, bis "P01"
angezeigt wird.
3. Wählen Sie den gewünschten Parameter durch Drehen des Drehknopfes.
4. Drücken Sie Taste (OK). Der aktuelle Wert des gewählten Parameters beginnt zu blinken; er kann
durch Drehen des Drehknopfes geändert werden.
5. Drücken Sie Taste (OK), um den geänderten Wert zu bestätigen, oder Taste
Änderung rückgängig zu machen.
Falls weitere Parameter geändert werden sollen, wiederholen Sie die Schritte 3 bis 5, oder drücken Sie
die Taste (Esc), um den Parameter-Einstellmodus zu verlassen.
Parameterliste
Nr Beschreibung Werkseinstellung Einstellbereich
P01 Regelsequenz 2-Rohr / 2-stufig:
1 = nur Kühlen
4-Rohr:
4 = H und K
P02 Betriebsartwahl über 1
Betriebsarttaste
P03 Betriebsartwahl über 0 = Auto / Manuell
Ventilatortaste
P04 Einstellung °C oder °F 0 = °C
P05 Fühler-Korrektur 0.0 K
P06 Standard-Temperaturanzeige 0 = Raumtemp.
P07 Zusätzliche Benutzer-Information 0 = Keine Anzeige
5 = Feuchtigkeit
(% r.F, nur
RDG165KN)
P08 Basis-Komfortsollwert 21 °C
P09 MIN Sollwertbegrenzung in Konf. 5 °C
P10 MAX Sollwertbegrenzung in Konf. 35 °C
P11 Sollwert Heizen für Economy- 15 °C
Betrieb (WheatEconomy)
P12 Sollwert Kühlen für Economy- 30 °C
Betrieb (WcoolEconomy)
P13 Elektrische Heizung im ON
*** Kühlbetrieb
P14 Tastensperre 0 = Ausgeschaltet
P15 Ventilatorgeschwindigkeit in der 0 = Ausgeschaltet
Totzone (Komfort) (RDG16..KN)
P21 Max. Sollwertbegrenzung für 50
Feuchtigkeit (nur RDG165KN)
P22 Min. Sollwertbegrenzung für OFF
Feuchtigkeit (nur RDG165KN)
P23 Kalibrierung Feuchtigkeit (nur 0
RDG165KN)
** Wenn kein Zeitprogramm via KNX verfügbar ist, dann ist Auto = Komfort.
*** Parameter P13 wird nur bei Anwendung 2-Rohr mit el. Heizung angezeigt.
Alle Temperaturänderungen sind in Schritten von 0.5 °C.
 Bitte notieren Sie alle gemachten Änderungen!
.
dies an und der Thermostat regelt die
AL2 : __________________________
angezeigt.
(Esc), um die
Neuer
Wert 
0 = Nur Heizen 1 = Nur Kühlen
2 = Umschaltung H/K, manuell
3 = Umschaltung H/K, automatisch
4 = Heizen und Kühlen
1 = Auto ** / Komfort / Schutzbetrieb
2 = Auto ** / Komfort / Economy /
Schutzbetrieb
0 = Auto / Manuell 1 = Manuell
2 = Auto / Manuell / Schutzbetrieb
0 = °C 1 = °F
-3...+3 °C
0 = Raumtemperatur 1 = Sollwert
0 = Keine Anzeige
1 = Raumtemperatur in °C / °F
2 = Aussentemperatur (via Bus)
3 = Uhrzeit (12h, via Bus)
4 = Uhrzeit (24h, via Bus)
5 = Feuchtigkeit (% r.F, nur RDG165KN)
5 ... 40 °C
5 ... 40 °C
5 ... 40 °C
OFF, 5 °C...WcoolEconomy
OFF, WheatEconomy...40 °C
OFF = Gesperrt ON = Freigegeben
0 = Ausgeschaltet 1 = Automatisch
2 = Manuell
0 = Ausgeschlaltet
1 = Niedrige Geschw. (Heizen + Kühlen)
2 = Niedrige Geschw. (nur Kühlen)
OFF, 20...90%
OFF, 20...90%
-10...10%
Siemens Building Technologies
Änderungen vorbehalten
CE1B3191de
2014-12-01
