Rehasense PAWS City 12” Bedienungsanleitung Seite 30

Ladegerät
Stange zur
Breiteneinstellung
Automatische
Klemmvorrichtung
zur Montage - links
Werkzeuge
•

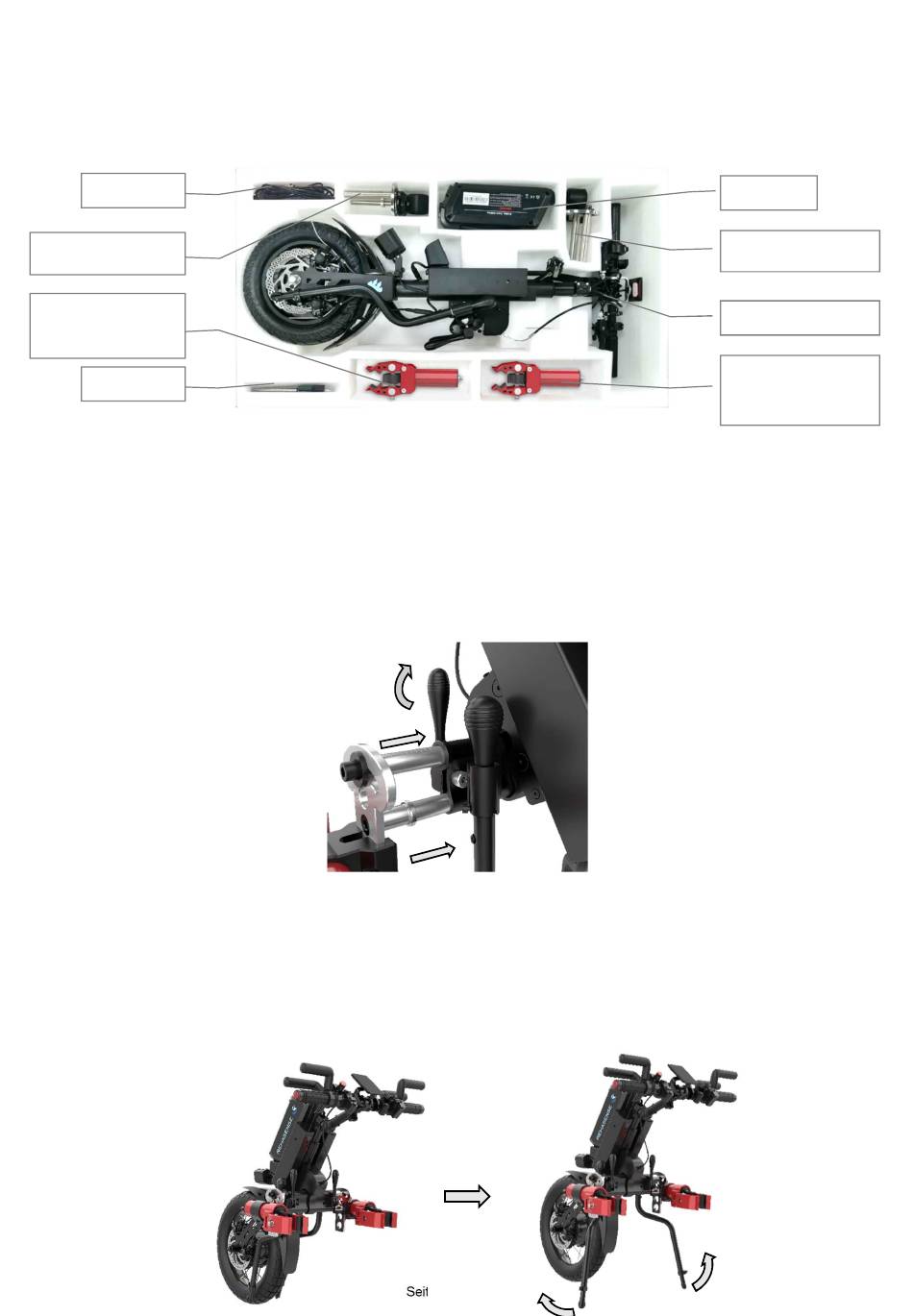

Die Baugruppe der automatischen Klemmvorrichtungen mit zwei Stangen zur Breitenverstellung in zwei Öffnungen
im Gerät einsetzen. Die Sperrhebel der Schnellkupplung müssen sich in der unteren Position befinden und gelöst
sein, um das Anbinden der manuellen Klemmvorrichtung zu ermöglichen. Nach der Festsetzung der Breite wird
dieser in senkrechter Stellung verriegelt werden (siehe Abb. 11).
Abb. 25 Montage der Baugruppe der Klemmvorrichtung an der Baugruppe der Breiteneinstellung
•
Das Gerät auf Rädern hinstellen und abstützen. Stützen nach außen drehen – so dass sie das Gerät im Stehen
abstützen. Vergewissern Sie sich, dass sich die Befestigungsschrauben am oberen Teil der Stützen direkt in der
Version 01/21
Abb. 24. Verpackung mit automatischem Gerät
Montageöffnung befinden.
Seite 30 von 50
Batterie
Stange zur
Breiteneinstellung
PAWS zur Montage
Automatische
Klemmvorrichtung
zur Montage - rechts
