PCAN-Router Pro FD – Benutzerhandbuch

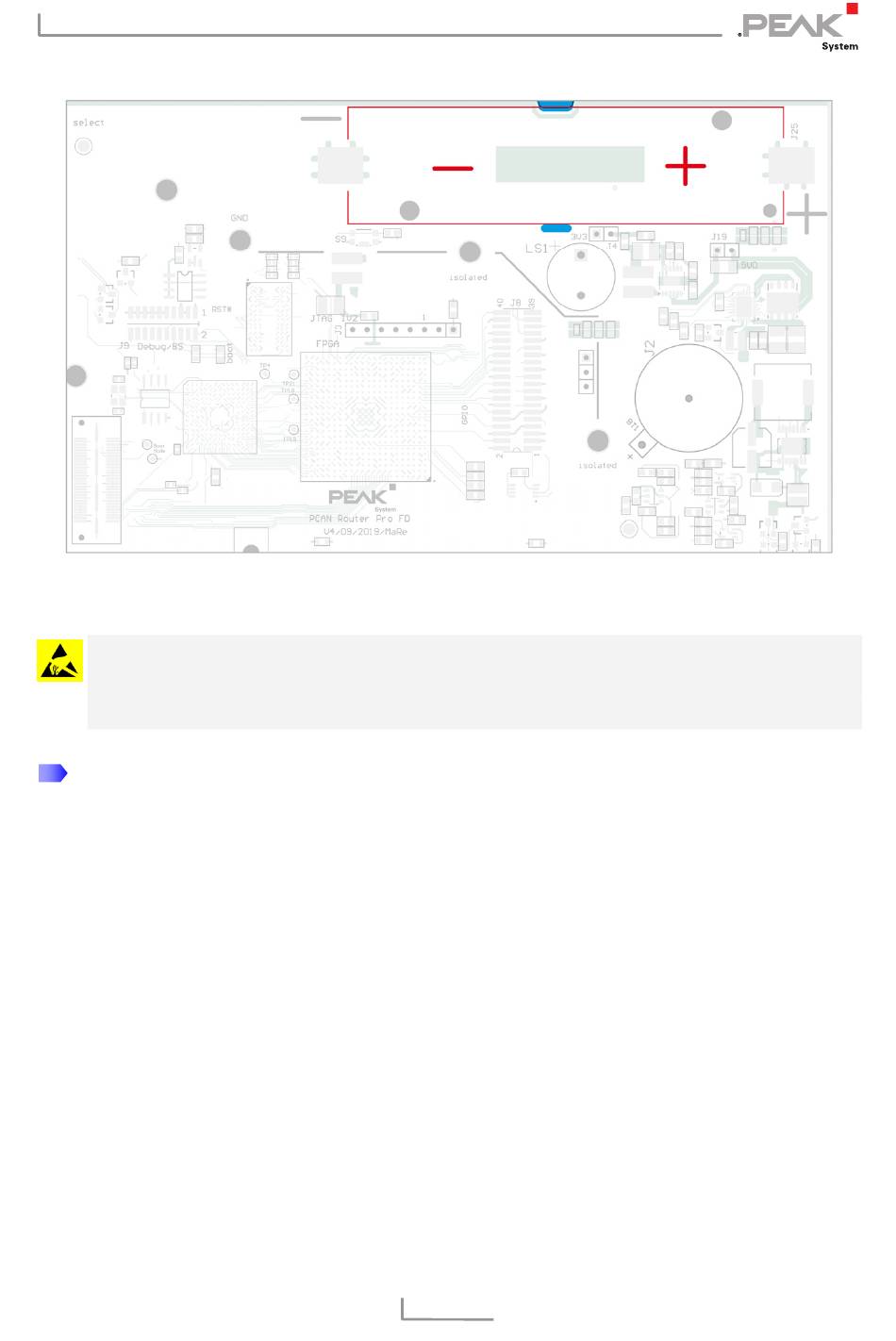

Abbildung 11: Position der Stützbatterie auf der Platine
Achtung! Durch elektrostatische Entladung (ESD) können
Komponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
So bauen Sie die Stützbatterie ein:
1.
Trennen Sie das Gerät von der Spannungsversorgung.
2.
Entfernen Sie die acht Schrauben an der Front- und
Rückseite des Gehäuses.
3.
Entnehmen Sie die Rückseite und den Gehäusedeckel.
4.
Ziehen Sie die Platine in Richtung der Frontseite aus dem
Gehäuse heraus.
5.
Legen Sie die Stützbatterie mit integriertem Schutz
(Formfaktor 18650) entsprechend der Polarität ein.
6.
Befestigen Sie die Batterie mit einem Kabelbinder in den
dafür vorgesehenen Aussparungen.
23
