PCAN-Router Pro FD – Benutzerhandbuch
2.1
Spannungsversorgung (Power)
Für den Betrieb des PCAN-Router Pro FD wird eine Spannungs-
quelle mit nominell 12 V Gleichspannung benötigt, 8 bis 32 V sind
möglich. Der Eingang ist elektronisch mit einem Verpolungs- und
Überspannungsschutz abgesichert.
Hinweis: Im Lieferumfang ist kein Netzteil für die Spannungs-
versorgung des Geräts enthalten. Das Gerät wird nicht über die
USB-Verbindung zum PC versorgt.
Der Anschluss erfolgt über den mitgelieferten Gegenstecker
(3-polig, Typ: Phoenix Contact MC1,5/3-STF-3,81), an den Sie
Kabellitzen festschrauben können. Die Polung ist wie folgt:
Pin Funktion
1
Wake-Up
2
V
b
3
GND
Pin 1 ist nur bei Transceivern ohne Wake-Up-Funktion (siehe
Abschnitt 4.1) zum Einschalten des Gerätes notwendig.

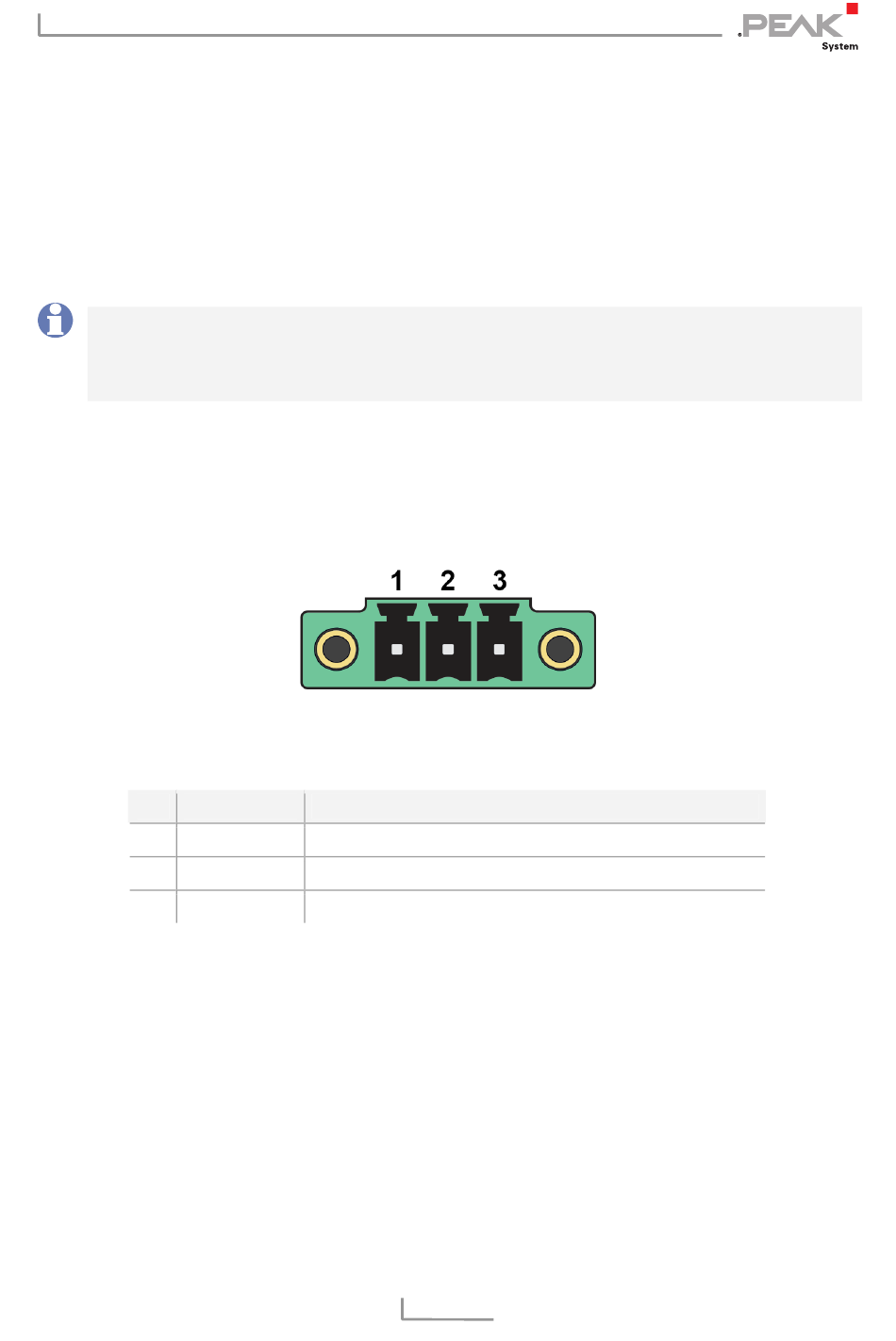

Abbildung 3: Power-Anschluss
Beschreibung
3 bis 32 V DC für Wake-Up-Signal erforderlich
(8-32 V)
Spannungsversorgung mit 8 bis 32 V DC
Masse
10
