PCAN-Router Pro FD – Benutzerhandbuch
2.8
Status-LEDs
Beim Anlegen einer Spannungsversorgung leuchtet die Power-LED
grün. Alle weiteren LEDs können mit einer eigenen Firmware pro-
grammiert werden. Mehr Details dazu finden Sie in den mitgeliefer-
ten Programmierbeispielen.
Bei Auslieferung ist der PCAN-Router Pro FD mit der Datenlogger-
Firmware versehen. Deren LED-Blinkmuster sind im Kapitel 7.4.1 auf
Seite 52 beschrieben.
2.9
Ethernet-Verbindung
Optional ist der PCAN-Router Pro FD mit einer Ethernet-Schnittstelle
erhältlich (IPEH-002222). Der Anschluss erfolgt über eine RJ-45-
Buchse auf der Rückseite des Gehäuses.

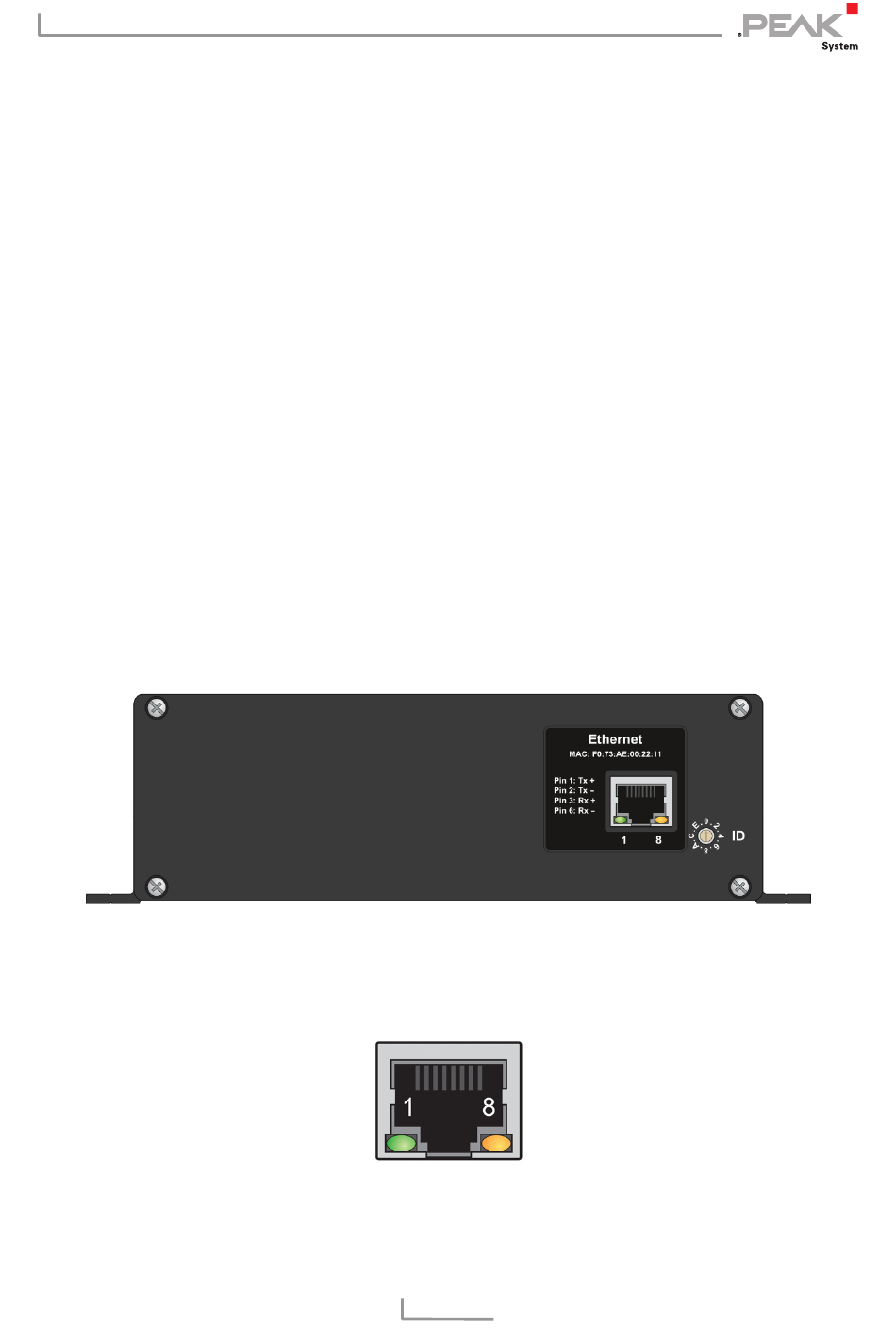

Abbildung 7: Gehäuserückseite von Produktausführung
mit Ethernet-Schnittstelle (IPEH-002222)
14
