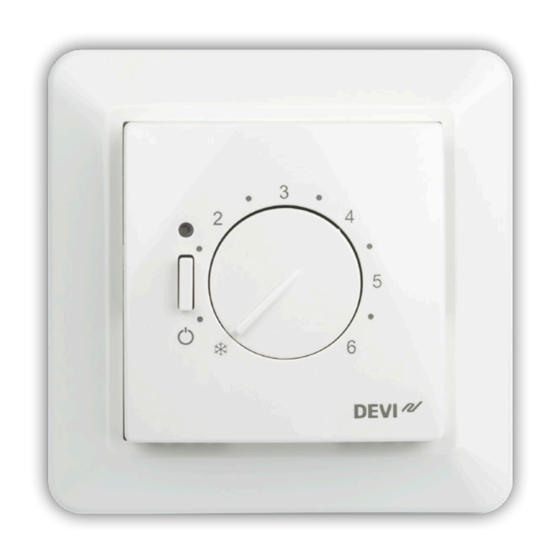

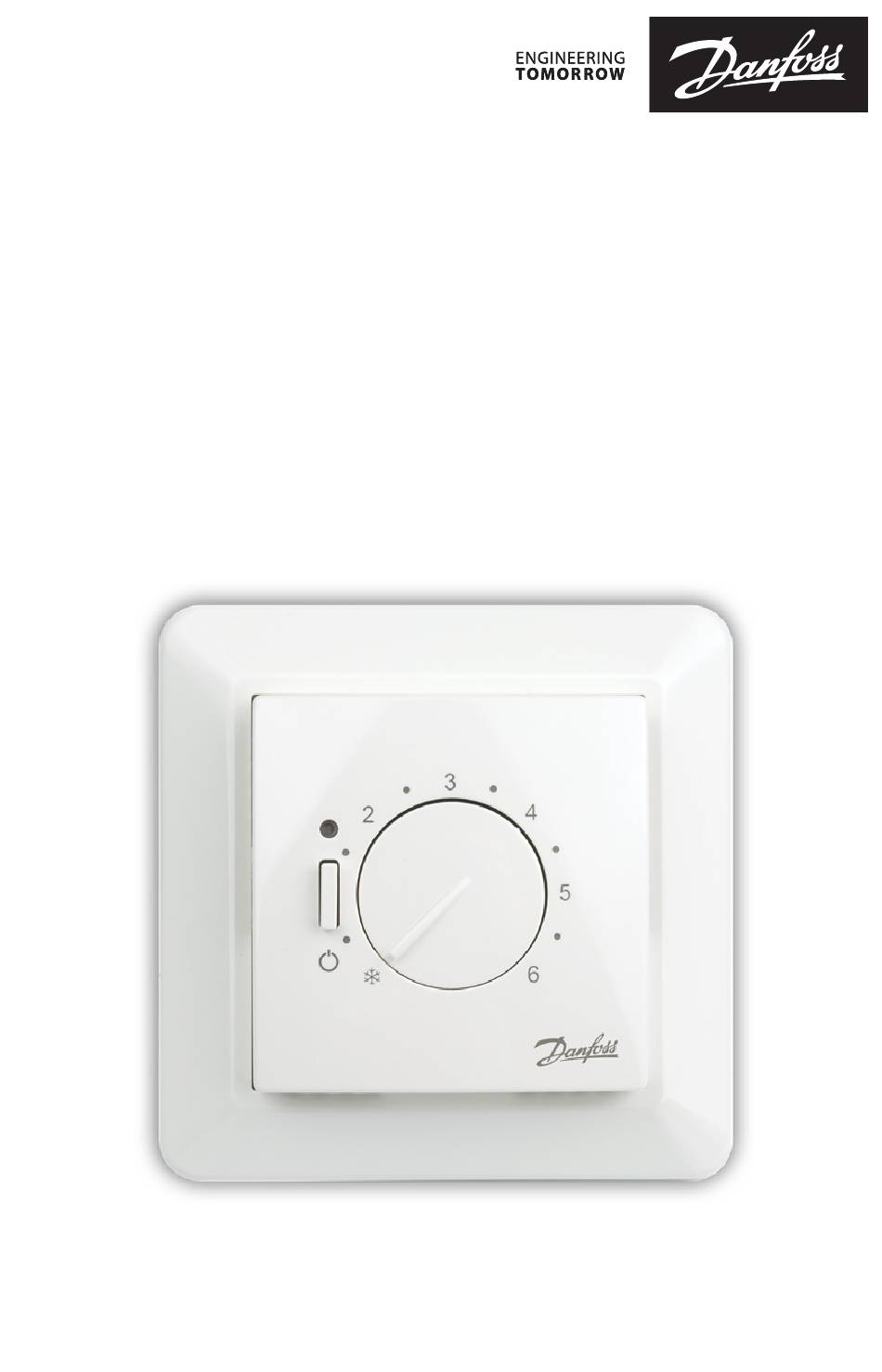

- Seite 1 Installationshandbuch Danfoss ECtemp 530 Elektronischer Thermostat electricheating.danfoss.com...
-
Seite 3: Inhaltsverzeichnis
Garantie ......13 Entsorgungsanweisungen ... . . 13 Einführung ECtemp 530 ist ein elektronischer Thermostat mit einem 2-poligen Schalter und einem Leitungsfühler zur Messung und Regelung der gewünschten Fußbodentemperatur. -
Seite 4: Technical Specifications
Danfoss ECtemp 530 Technical Specifications Betriebsspannung 220 - 240 V~, 50 Hz Leistungsaufnahme im Max 0,25 W Standby-Betrieb Relais: Ohmsche Last Max. 15 A / 3450 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Erkennungseinheiten NTC 15 kΩ... - Seite 5 Danfoss ECtemp 530 Lagerungstemperatur -20 bis +65 °C IP-Schutzart Schutzart Klasse II - Abmessungen 85 × 85 × 36 mm Gewicht 90 g Das Produkt entspricht dem EN/IEC-Standard „Automa- tische elektrische Steuerungen für Haushalte und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) •...
-
Seite 6: Sicherheitshinweise
Danfoss ECtemp 530 Sicherheitshinweise Stellen Sie sicher, dass die Stromversorgung des Thermos- tats vor der Installation unterbrochen ist. WICHTIG: Wird der Thermostat zur Steuerung eines Fußbo- denheizelements in Verbindung mit einem Holzboden oder einem Boden aus einem ähnlichen Material verwendet, ist stets ein Bodenfühler vorzusehen. -
Seite 7: Montageanweisungen
Danfoss ECtemp 530 Montageanweisungen Platzieren Sie den Thermostat in geeigneter Höhe an der Wand (typischerweise in einer Höhe von 80 - 170 cm). Platzieren Sie den Thermostat in feuchten Räumen gemäß den lokalen Vorschriften zu IP-Klassen. Hinweis: Ein Bodenfühler ermöglicht eine genauere Temperaturregelung und wird für alle Fußbodenheizungen empfohlen. - Seite 8 Danfoss ECtemp 530 Führen Sie die nachfolgenden Schritte zur Montage des Thermostats aus: Öffnen Sie den Thermostat: • Drücken Sie die Arretierung an der Unterseite des Thermostats mit einem flachen Objekt ein. • Lösen Sie vorsichtig die vordere Abdeckung. • Lösen Sie vorsichtig den Rahmen.
- Seite 9 Danfoss ECtemp 530 Schließen Sie den Thermostat gemäß Schaltplan an. LOAD LOAD Mains Max. Load 220-240V~ 15 (1) A -5°C IP31 -10T30 D530 Wenn Sie einen externen Timer mit der durch ein Mondsymbol gekennzeichneten Klemme verbinden (und hierbei z. B. dieselbe Phase wie für...
-
Seite 10: Einstellungen
Danfoss ECtemp 530 Montieren und Wiederzusammensetzen des Thermostats. • Befestigen Sie den Thermostat auf einem Sockel oder an einem externen Wandkasten, indem Sie die Schrauben durch die seitlichen Bohrungen des Thermostats führen. • Installieren Sie den Rahmen und die vordere Abdeckung in umgekehrter Montagereihenfolge. - Seite 11 Danfoss ECtemp 530 Hinweis: Beachten Sie Folgendes: • Die Fußbodentemperatur wird dort gemessen, wo der Bodenfühler installiert ist. • Die Temperatur an der Unterseite eines Holzbodens kann bis zu 10 Grad höher sein als an der Oberseite. • Fußbodenhersteller geben häufig die Höchsttem- peratur an der Fußbodenoberfläche an (in der Regel...
- Seite 12 Danfoss ECtemp 530 Wärme- Beispiele Details Ungefähre leitwid- verschiedener Einstellung für erstand Böden 25 °C an der [m2K/W] Oberseite des Fußbodens 0,05 8 mm > 800 28 °C HDF-Laminat kg/m³ 0,10 14 mm 650 - 800 31 °C Birkenparkett kg/m³...
-
Seite 13: Garantie
Danfoss ECtemp 530 Garantie YEAR WARRANTY Entsorgungsanweisungen Installationshandbuch... - Seite 14 Danfoss ECtemp 530 Installationshandbuch...
- Seite 15 Danfoss ECtemp 530 Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 088L0394 & AQ059186451960de-DE0101 Produced by Danfoss © 06/2021...
