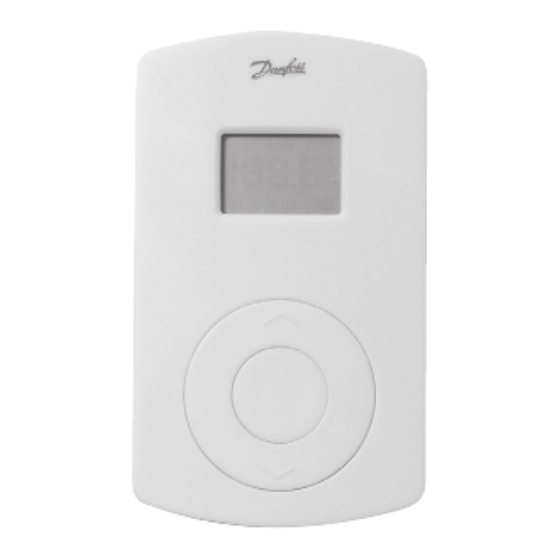

Instructions CF-RD Room Thermostat with Display
Anleitung CF-RD Raum Thermostat mit Display
Vejledning CF-RD Rumtermostat med display
Instruction CF-RD Thermostat avec e'cran

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Danfoss 088U0212

Inhaltszusammenfassung für Danfoss 088U0212

  • Seite 1 088U0212 Instructions CF-RD Room Thermostat with Display Anleitung CF-RD Raum Thermostat mit Display Vejledning CF-RD Rumtermostat med display Instruction CF-RD Thermostat avec e’cran...
  • Seite 2 Vejledning ..... . 26 Instruction ..... . 37 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 3: Inhaltsverzeichnis

    8. Troubleshooting ..... . 9. Figures and illustrations ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 4: Functional Overview

    Back - fig. 2 Back plate Back plate lock/unlock (turn 90°) Screw hole for wall mounting Battery placement Screw and wall plug Note: To activate batteries please remove enclosed strips from batteries VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 5: Installation

    • Press output selection button , select desired output (flashes) and accept with OK • All output LEDs go OFF. Selected output stays ON shortly VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 6 Instruction CF-RD Room Thermostat with Display Room Thermostat installation status • Satisfactory - LED goes OFF • Not satisfactory - LED flashes 5 times Note: A Room Thermostat can be assigned to sev- eral outputs if needed VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 7: Temperature Settings

    Minimum temperature limitation Maximum temperature limitation Lock icon (settings locked from Remote Controller, CF-RC) Transmission link icon Low battery indicator Alarm icon Timer icon (time & zone control set from Remote Controller, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 8 • Press the up/down selector to set the mini- mum room temperature limitation • Press the push button shortly, the actual room temperature is shown in the display VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 9: Transmission Test

    • Try to relocate Room Thermostat in the room • Or install Repeater Unit (CF-RU) and locate be- tween Master Controller and Room Thermostat Note: Master Controller output LED(s) connect- ed to the room thermostat, flash(es) during Link test VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 10: Mounting

    Placing the Room Thermostat - fig. 3 ! Wherever possible, the room thermostat should be installed at a place where the effect of sunlight, draught, other heaters (eg. TV’s), etc. is avoided. Mounting with screws - fig. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 11: Uninstallation

    Uninstall menu. Uninstall LED flashes • Activate Uninstall mode by pressing OK Uninstall LED goes ON Deselect output on Master Controller Select output to be removed by output selection button Remove flashing output with OK VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 12: Specifications

    Temperature setting 5-5°C range Transmission frequency 868.4MHz Transmission range in normal buildings (up to) Transmission power < 1mW Battery Alkaline xAA, 1.5V Battery lifetime - years (up to) Ambient temperature 0-50°C IP class VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 13: Troubleshooting

    Critical low battery - The LED, transmission has stopped flashes Installation/Link Test is The LED, unsatisfactory flashes 5 times E0 and Actuator error on output (CF-MC) Room temperature below E05 and 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 14 Instruction CF-RD Room Thermostat with Display VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 15 8. Fehlersuche ......Bilder und Zeichnungen ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 16: Funktionsübersicht

    Rückseite - Abb. 2 Hintere Abdeckung Hintere Abdeckung sperren/entsperren (um 90° drehen) Schraubenloch für Wandmontage Batteriepositionierung Schraube und Dübel Anmerkung: Zum Aktivieren der Batterien entfern- en Sie bitte die Trennstreifen von den Batterien. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 17: Installation

    • Aktivieren Sie den Installationsmodus, indem Sie auf OK drücken . Die Installations-LED wechselt zu „EIN“. Aktivieren Sie den Installationsmo- dus am Raumthermostaten • Betätigen Sie den Druckknopf . Die LEDs flackern während der Kommunikation. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 18 Installationsstatus des Raumthermo- staten • Wenn OK - LED wechselt zu „AUS“. • Wenn nicht OK - LED blinkt 5 Mal. Anmerkung: Ein Raumthermostat kann bei Bedarf mit mehreren Ausgängen (Stellantrieben) verbun- den werden. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 19: Temperatureinstellungen

    Temperatureinstellung Mindesttemperaturbegrenzung Höchsttemperaturbegrenzung Symbol Sperre (Einstellungen werden über die Fernbedienung gesperrt, CF-RC) Symbol Funk - Sendeverbindung Anzeige Batterieladezustand niedrig Symbol Alarm Symbol Timer - Zeit und Zonenkon- trolle über Fernbedienung eingestellt, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 20: Einstellung Der Temperaturen - Abb

    , SET MIN erscheint in der Anzeige. • Betätigen Sie den Temperaturwähler um die niedrigste Raumtemperatur einzustellen. • Betätigen Sie kurz den Druckknopf , in der Anzeige erscheint die tatsächliche Raumtem- peratur. VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 21: Funk - Verbindungstest

    Sie diesen zwischen dem Hauptregler und dem Raumthermostaten. Installieren Sie die externe Antenne (CF-EA) Anmerkung: Die Ausgangs-LED(s) am Hauptregler , die mit dem Raumthermostaten verbunden sind, blinken während des Funk - Verbindungstestes VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 22: Montage

    Platzieren des Raumthermostaten - Abb. 3 Sofern möglich, sollte der Raumthermostat an ei- nem Ort ohne Sonneneinstrahlung, Luftzug, andere Wärmequellen (z. B. Fernsehgeräte) usw. installiert werden. Montage mit Schrauben - Abb. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 23: Deinstallation

    . Die Deinstallations-LED wechselt zu EIN. Heben Sie die Wahl des Ausgangs am Hauptsteuergerät auf • Wählen Sie den zu entfernenden Ausgang mit der Taste zur Ausgangswahl • Schalten Sie den blinkenden Ausgang VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 24: Technische Daten

    Anleitung CF-RD Raumthermostat mit Display 7. Technische Daten Temperaturbereich 5-5°C Sendefrequenz 868.4MHz Sendebereich in nor- malen Gebäuden (bis zu) Sendeleistung < 1mW Batterie Alkaline xAA, 1.5V Lebensdauer der - Jahre Batterie (bis zu) Umgebungstemperatur 0-50°C IP-Klasse VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 25: Fehlersuche

    Die LED, äußerst niedrig blinkt - Sendevorgang wurde beendet Der Installations-/ Die LED, Verbindungstest ist unbe- blinkt 5 Mal friedigend E0 und Fehler am Stellantrieb des Ausgangs (CF-MC) Raumtemperatur unter E05 und 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 26 8. Fejlfinding ......9. Figurer og illustrationer ....48-49 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 27: Funktionsoversigt

    Langsomme blink Flimrer Hurtige blink Bagside - fig. 2 Bagplade Bagpladelås (drej 90°) Skruehul til vægmontering Placering af batterier Skrue og rawplug Bemærk! Fjern de medfølgende strips fra batterierne for at aktivere dem VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 28: Installation

    • Tryk på udgangsknappen , vælg den ønskede udgang (blinker), og godkend med OK • Alle udgangsdioderne slukkes. Lysdioden for den valgte udgang forbliver tændt et kort øjeblik og slukkes derefter VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 29 Vejledning CF-RD Rumtermostat med display Rumtermostatens installationsstatus • Tilfredsstillende - lysdioden slukkes • Ikke tilfredsstillende - lysdioden blinker fem gange Bemærk! En rumtermostat kan om nødvendigt tildeles flere forskellige udgange VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 30: Temperaturindstillinger

    Digitalt display - fig. 3 Temperaturindstilling Minimumsgrænse for temperatur Maksimumsgrænse for temperatur Låseikon (indstillingerne kan kun låses med fjernbetjeningen CF-RC) Transmissionslinkikon Indikator for lavt batteriniveau Alarmikon Timerikon (tids- og zonestyring kan kun foretages med fjernbetjeningen CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 31: Indstilling Af Rumtemperatur

    • Tryk på op/ned-knappen for at indstille en minimumsgrænse for rumtemperatur • Tryk kort på knappen . Den faktiske rumtem- peratur vises i displayet VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 32: Transmissionstest

    • Prøv at ændre rumtermostatens placering i rummet • Eller installer Repeater Unit (CF-RU), og anbring den mellem masterregulatoren og rumtermo- staten Bemærk! Den/de udgangsdiod(er) på masterregu- latoren , der er forbundet med rumtermostaten, blinker under linktesten VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 33: Montering

    5. Montering Placering af rumtermostaten - fig. 3 ! Rumtermostaten skal så vidt muligt installeres, hvor påvirkningen fra sollys, træk, andre varme- kilder (f.eks. tv) osv. undgås. Montering med skruer - fig. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 34: Afinstallation

    Uninstall. Uninstall lysdioden tændes Fravalg af udgang på masterregula- toren • Tryk på udgangsknappen for at gå til den udgang, der skal fravælges • Tryk på OK for at fravælge den blinkende udgang VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 35: Specifikationer

    Vejledning CF-RD Rumtermostat med display 7. Specifikationer Temperatur indstilling- 5-5°C sområde Transmissionsfrekvens 868.4MHz Transmissionsræk- kevidde i almindelige bygninger (op til) Transmissionseffekt < 1mW Batteri Alkaline xAA, 1.5V Batterilevetid (op til) - år Omgivelsestemperatur 0-50°C IP-klasse VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 36: Fejlfinding

    Batteriniveau kritisk lavt Indikatoren, blinker Batteriniveau kritisk Indikatoren, lavt. Transmissionen er blinker stoppet Installlations-/linktesten Indikatoren, er ikke-tilfredsstillende blinker fem gange Fejl på aktuator eller E0 og aktuatorudgang (CF-MC) Rumtemperatur under E05 og 5 ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 37 8. Dépannage ......9. Tableaux et illustrations ....VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 38: Présentation Des Fonctions

    Arrière - fig. 2 Plaque arrière Verrouiller/déverrouiller plaque arrière (tourner 90°) Orifice vis pour montage mural Emplacement piles Visser le support mural Note: Retirer les bandes de protection des piles pour activer celles-ci VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 39: Installation

    • Activer le mode Installation en appuyant sur OK . La diode LED Installation s’allume Activer le mode Installation sur le Thermostat d’ambiance • Appuyer sur le bouton poussoir . Diode LED scintillent durant la communication VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 40 Etat installation Thermostat d’ambiance • Satisfaisant – la diode LED s’éteint • Pas satisfaisant – la diode LED clignote 5 fois Note: Un thermostat d’ambiance peut être attribué à plusieurs sorties si nécessaire VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 41: Réglages Température

    Icône de verrouillage (réglages verrouil- lés depuis la commande à distance, CF-RC) Icône radio transmission Indicateur piles faibles Icône alarme Icône minuterie (valeur de consigne commande zone & heure depuis la commande à distance, CF-RC) VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 42 • Appuyer sur le sélecteur +/- pour régler la limite de température minimale de la pièce • Appuyer brièvement sur le bouton poussoir , la température effective de la pièce est alors affichée à l’écran VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 43: Test De Transmission

    • Ou installer un réémetteur (CF-RU) et le placer entre le Régulateur principal et le Thermostat Note: Les/la diode LED de sortie Régulateur princi- attribuée au thermostat , clignote durant le test de raccordement VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 44: Montage

    Installer si possible le thermostat d’ambiance à un endroit non exposé au soleil, aux courants d’air et á d’autres sources de chaleur, etc. (par ex. TV). Montage avec vis - fig. 2 VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 45: Désinstallation

    . La diode LED Désinstallation s’allume Désélectionner sortie sur le Régula- teur principal • Sélectionner la sortie à supprimer par le bouton de sélection sortie • Supprimer la sortie clignotant avec OK VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 46: Spécifications

    Fréquence transmission 868.4MHz Portée transmission dans des immeubles normaux (jusqu’à) Puissance transmission < 1mW Piles Alkaline xAA, 1.5V Durée de vie piles - ans (jusqu’à) Température ambiante 0-50°C Indice de protection IP VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...

  • Seite 47: Dépannage

    La diode LED, mission interrompue clignote Le test transmission/ La diode LED, installation n’est pas clignote 5 fois satisfaisant Erreur actionneur sur E0 et sortie (CF-MC) Température pièce E05 et inférieure à 5ºC VI.UH.Q1.52 Produced by Danfoss Floor Heating Hydronics 08.008...
  • Seite 48 Fig. 1...
