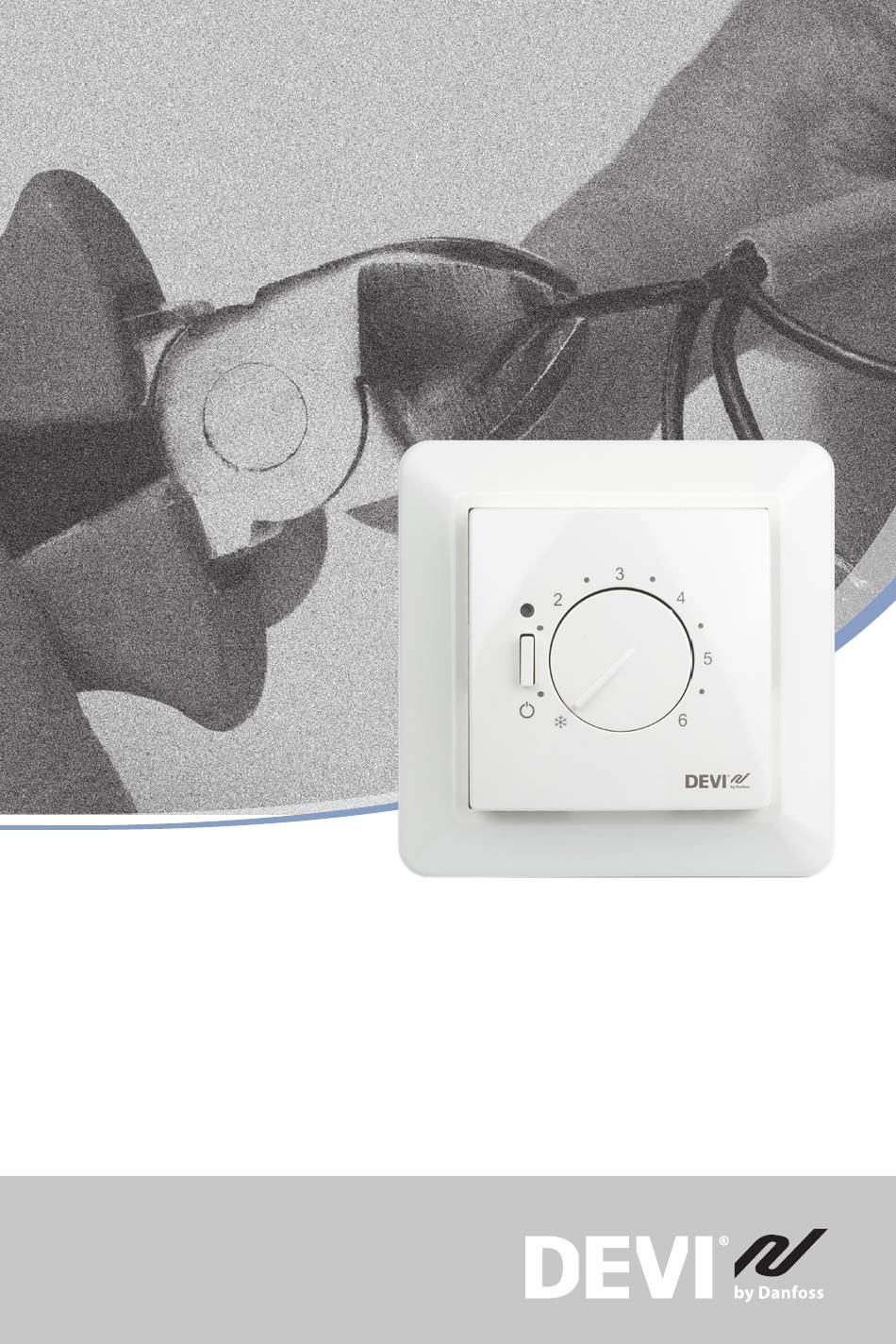

- Seite 1 Installationshandbuch DEVIreg™ 531 Elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 531 Inhaltsverzeichnis Einführung ......Technische Spezifikationen ..Sicherheitshinweise . -
Seite 4: Technische Spezifikationen
DEVIreg™ 531 Technische Spezifikationen Betriebsspannung 220-240 V~, 50 Hz Leistungsaufnahme im Max 0.25 W Standby-Betrieb Relais: Ohmsche Last Max. 15 A / 3450 W bei 230 V Induktive Last cos φ= 0,3 max. 1 A Fühler NTC 15 kΩ bei 25 °C Fühlerwerte: 0 °C 42 kΩ... -
Seite 5: Sicherheitshinweise
DEVIreg™ 531 Schutzklasse Klasse II - Abmessungen 85 x 85 x 36 mm Gewicht 90 g Das Produkt entspricht der EN/IEC-Norm „Automatische ele- ktrische Steuerungen für Haushalt und ähnliche Nutzung“: • EN/IEC 60730-1 (allgemein) • EN/IEC 60730-2-9 (thermostatbezogen) Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. -
Seite 6: Montageanweisungen
DEVIreg™ 531 • Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. • Verbinden Sie den Thermostaten stets mit einer unter- brechungsfreien Spannungsversorgung. • Setzen Sie den Thermostaten weder Feuchtigkeit, Wasser, Staub noch übermäßiger Hitze aus. Montageanweisungen Platzieren Sie den Thermostaten in geeig- neter Höhe an der Wand (typischerweise 80 –... - Seite 7 DEVIreg™ 531 Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht aus- gesetzt ist. Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: Öffnen Sie den Thermostaten: • Drücken Sie die Arretierung an der Unterseite des Thermostaten mit einem flachen Gegen- stand ein.
- Seite 8 DEVIreg™ 531 Schließen Sie den Thermostaten gemäß Schaltplan an. LOAD LOAD Mains Max. Load 220-240V~ 15 (1) A IP31 -10T30 D531 Die Abschirmung des Heizkabels muss über einen separaten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in einem Leerrohr im Boden.
- Seite 9 DEVIreg™ 531 Installationshandbuch...
-
Seite 10: Garantie
Installation oder einer Installation durch einen nicht autorisierten Elektriker verursacht werden. Alle Arbeiten werden vollständig in Rechnung gestellt, falls festgestellt wird, dass für Danfoss eine Prüfung oder Reparatur von Defekten nötig wird, die durch einen der oben genannten Umstände verursacht wurden. Die DEVIwarranty gilt nicht für Produkte, die nicht vollständig bezahlt wurden. - Seite 11 DEVIreg™ 531 Installationshandbuch...
-
Seite 12: Entsorgungsanweisungen
DEVIreg™ 531 Entsorgungsanweisungen Installationshandbuch... - Seite 13 DEVIreg™ 531 Installationshandbuch...
- Seite 14 DEVIreg™ 531 Installationshandbuch...
