5. Złącze USB
Złącze USB można stosować do
• przesyłania uaktualnionych zastosowań programu z PC do R100
• przesyłania plików danych statusu (typ *.txt) i nastaw (typ *.set) z R100 do
PC.
Po przesłaniu plików danych statusu z PC do R100 poprzez złącze USB,
dane można wyświetlić, analizować i sortować przy pomocy
oprogramowania tekstowego oraz wydrukować na każdej drukarce.

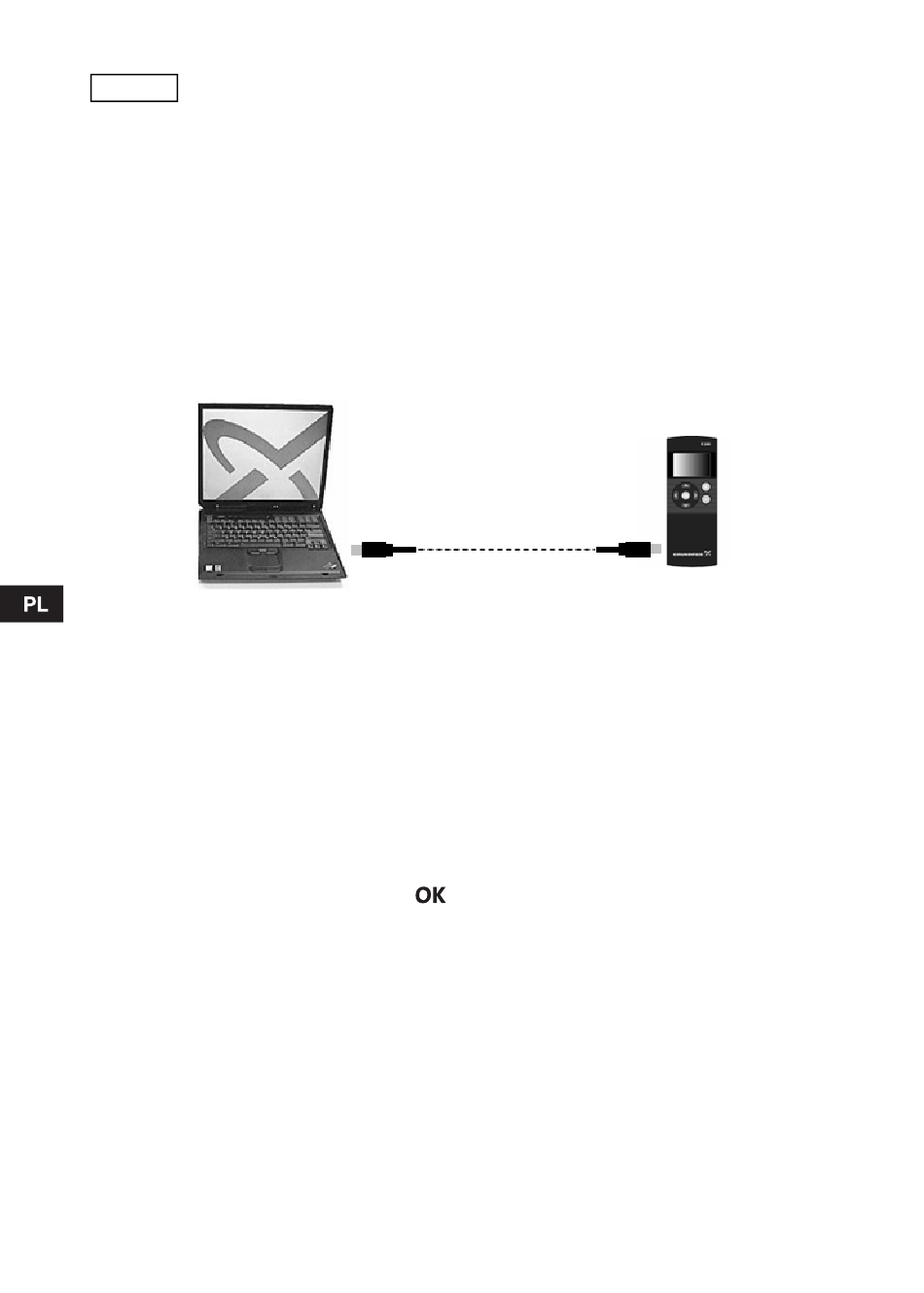

Rys. 3 Połączenie z PC poprzez złącze USB

5.1 Programowanie R100

Jeżeli podczas komunikacji na wyświetlaczu R100 pokaże się "Nieznany
produkt", należy zaktualizować oprogramowanie pilota R100. W celu
otrzymania nowego oprogramowania prosimy o kontakt z firmą Grundfos.

5.2 Aktualizacja oprogramowania R100

1. Wyłączyć pilota R100.
2. Połączyć pilota R100 z PC kablem USB.
3. Nacisnąć wszystkie strzałki i
włączony i otwarty w "Programming mode" pokazując informację
"USB link established". W przeglądarce Windows będzie to widoczne
jako "Removable Disk" oraz pojawią się pliki zastosowań
oprogramowania (typ *.mk2).
4. Kasowanie plików zastosowań oprogramowania. Podczas kasowania na
wyświetlaczu przez 30 s pojawi się komunikat "Device busy".
Po skasowaniu na wyświetlaczu R100 pojawi się "USB link established".
5. Skopiować nowy plik z oprogramowaniem na "Removable Disk".
Podczas przesyłania danych przez około 50 sekund na wyświetlaczu
R100 pojawi się "Device busy". Po przesłaniu danych na wyświetlaczu
R100 pojawi się "Device safe to remove".
132
Typ A
USB
równocześnie. Pilot R100 będzie
Typ B
mini
