Der Service-Ordner SERVDATA wird angezeigt, kann aber
Hinweis
nicht geändert werden.

5. USB-Anschluss

Der USB-Anschluss wird benutzt für:
• den Transfer aktualisierter Anwendungsprogramme von einem PC zu
einer R100
• Transfer von Statusdatendateien (Typ *.txt) und Einstelldateien (Typ *.set)
von der R100 zum PC.
Wenn die Statusdatendateien über den USB-Anschluss an den PC übertra-
gen worden sind, können die Daten mit jedem Textbearbeitungsprogramm
angezeigt, überprüft und bearbeitet und mit jedem Drucker ausgedruckt wer-
den.

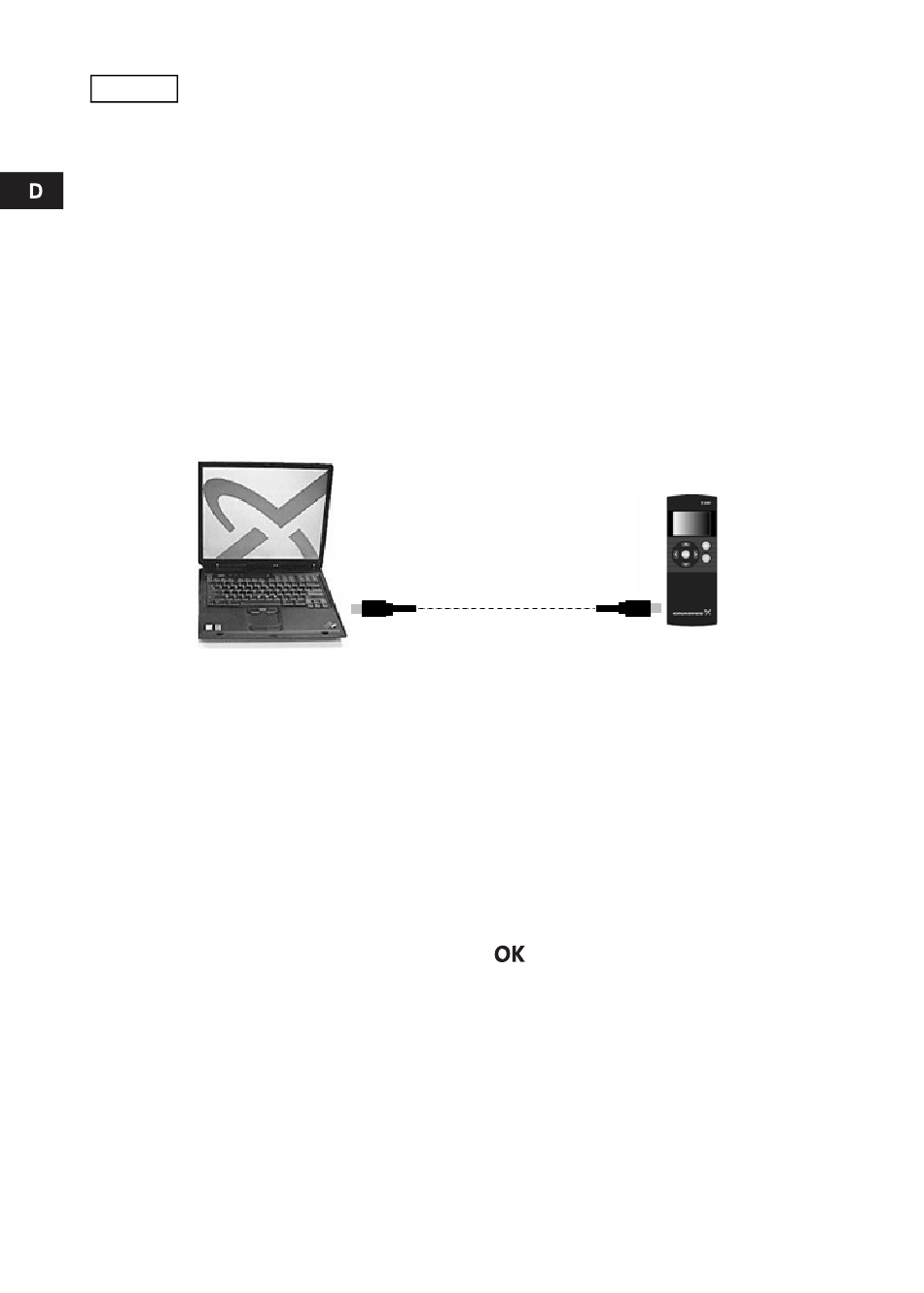

Abb. 3 Verbindung zum PC über USB-Anschluss

5.1 Programmierung der R100

Wenn während einer Kommunikation in der Anzeige der R100 "Unbekanntes
Produkt" erscheint, muss die R100 mit einem neuen Anwendungsrogramm
aktualisiert werden. Das neue Programm erhalten Sie von Grundfos.

5.2 Aktualisierung des R100 Anwendungsprogramms

1. Die R100 ausschalten.
2. Verbinden Sie die R100 über ein USB-Kabel mit dem PC.
3. Drücken Sie alle vier Pfeiltasten und
sich dann ein, öffnet den "Programming mode" und es erscheint die
Anzeige "USB link established". In einem Windows-Browser erscheint sie
als "Removable Disk" und die Anwendungsdatei (Typ *.mk2) erscheint.
4. Löschen Sie die Anwendungsdatei. In der R100 Anzeige erscheint
während des Löschvorgangs für 30 Sekunden der Text "Device busy".
Nach dem Löschvorgang erscheint in der R100 Anzeige "USB link
established".
26
Typ A
USB
Typ B
mini
gleichzeitig. Die R100 schaltet
