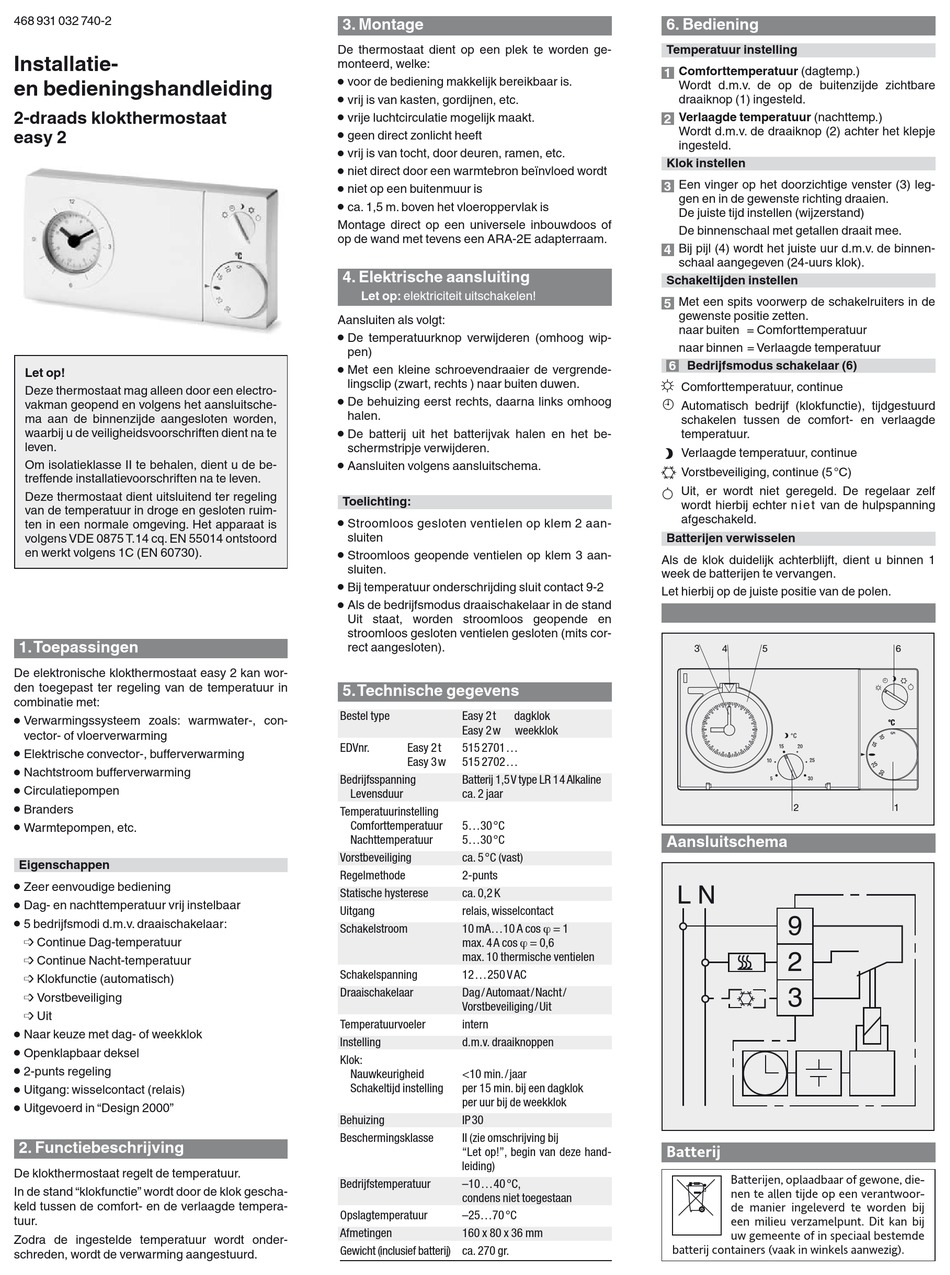

468 931 032 740-2
Installatie-
en bedieningshandleiding
2-draads klokthermostaat
easy 2
Let op!
Deze thermostaat mag alleen door een electro-
vakman geopend en volgens het aansluitsche-
ma aan de binnenzijde aangesloten worden,
waarbij u de veiligheidsvoorschriften dient na te
leven.
Om isolatieklasse II te behalen, dient u de be-
treffende installatievoorschriften na te leven.
Deze thermostaat dient uitsluitend ter regeling
van de temperatuur in droge en gesloten ruim-
ten in een normale omgeving. Het apparaat is
volgens VDE 0875 T.14 cq. EN 55014 ontstoord
en werkt volgens 1C (EN 60730).
1. Toepassingen
De elektronische klokthermostaat easy 2 kan wor-
den toegepast ter regeling van de temperatuur in
combinatie met:
●
Verwarmingssysteem zoals: warmwater-, con -
vector- of vloerverwarming
●
Elektrische convector-, bufferverwarming
●
Nachtstroom bufferverwarming
●
Circulatiepompen
●
Branders
●
Warmtepompen, etc.
Eigenschappen
●
Zeer eenvoudige bediening
●
Dag- en nachttemperatuur vrij instelbaar
●
5 bedrijfsmodi d.m.v. draaischakelaar:
➩ Continue Dag-temperatuur
➩ Continue Nacht-temperatuur
➩ Klokfunctie (automatisch)
➩ Vorstbeveiliging
➩ Uit
●
Naar keuze met dag- of weekklok
●
Openklapbaar deksel
●
2-punts regeling
●
Uitgang: wisselcontact (relais)
●
Uitgevoerd in "Design 2000"
2. Functiebeschrijving
De klokthermostaat regelt de temperatuur.
In de stand "klokfunctie" wordt door de klok gescha-
keld tussen de comfort- en de verlaagde tempera-
tuur.
Zodra de ingestelde temperatuur wordt onder-
schreden, wordt de verwarming aangestuurd.
3. Montage
De thermostaat dient op een plek te worden ge-
monteerd, welke:
●
voor de bediening makkelijk bereikbaar is.
●
vrij is van kasten, gordijnen, etc.
●
vrije luchtcirculatie mogelijk maakt.
●
geen direct zonlicht heeft
●
vrij is van tocht, door deuren, ramen, etc.
●
niet direct door een warmtebron beïnvloed wordt
●
niet op een buitenmuur is
●
ca. 1,5 m. boven het vloeroppervlak is
Montage direct op een universele inbouwdoos of
op de wand met tevens een ARA-2E adapterraam.
4. Elektrische aansluiting
Let op: elektriciteit uitschakelen!
Aansluiten als volgt:
●
De temperatuurknop verwijderen (omhoog wip-
pen)
●
Met een kleine schroevendraaier de vergrende-
lingsclip (zwart, rechts ) naar buiten duwen.
●
De behuizing eerst rechts, daarna links omhoog
halen.
●
De batterij uit het batterijvak halen en het be-
schermstripje verwijderen.
●
Aansluiten volgens aansluitschema.
Toelichting:
●
Stroomloos gesloten ventielen op klem 2 aan -
sluiten
●
Stroomloos geopende ventielen op klem 3 aan-
sluiten.
●
Bij temperatuur onderschrijding sluit contact 9-2
●
Als de bedrijfsmodus draaischakelaar in de stand
Uit staat, worden stroomloos geopende en
stroom loos gesloten ventielen gesloten (mits cor-
rect aangesloten).
5. Technische gegevens
Bestel type
Easy 2t
dagklok
Easy 2w
weekklok
EDVnr.
Easy 2t
515 2701...
Easy 3w
515 2702...
Bedrijfsspanning
Batterij 1,5V type LR 14 Alkaline
Levensduur
ca. 2 jaar
Temperatuurinstelling
Comforttemperatuur
5...30°C
Nachttemperatuur
5...30°C
Vorstbeveiliging
ca. 5°C (vast)
Regelmethode
2-punts
Statische hysterese
ca. 0,2 K
Uitgang
relais, wisselcontact
10 mA...10 A cos ϕ = 1
Schakelstroom
max. 4A cos ϕ = 0,6
max. 10 thermische ventielen
Schakelspanning
12...250 V AC
Draaischakelaar
Dag/Automaat/Nacht/
Vorstbeveiliging/Uit
Temperatuurvoeler
intern
Instelling
d.m.v. draaiknoppen
Klok:
Nauwkeurigheid
<10 min./jaar
Schakeltijd instelling
per 15 min. bij een dagklok
per uur bij de weekklok
Behuizing
IP30
Beschermingsklasse
II (zie omschrijving bij
"Let op!", begin van deze hand-
leiding)
Bedrijfstemperatuur
–10...40°C,
condens niet toegestaan
Opslagtemperatuur
–25...70°C
Afmetingen
160 x 80 x 36 mm
Gewicht (inclusief batterij) ca. 270 gr.
6. Bediening
Temperatuur instelling
Comforttemperatuur (dagtemp.)
1
Wordt d.m.v. de op de buitenzijde zichtbare
draaiknop (1) ingesteld.
Verlaagde temperatuur (nachttemp.)
2
Wordt d.m.v. de draaiknop (2) achter het klepje
ingesteld.
Klok instellen
Een vinger op het doorzichtige venster (3) leg-
3
gen en in de gewenste richting draaien.
De juiste tijd instellen (wijzerstand)
De binnenschaal met getallen draait mee.
Bij pijl (4) wordt het juiste uur d.m.v. de binnen-
4
schaal aangegeven (24-uurs klok).
Schakeltijden instellen
Met een spits voorwerp de schakelruiters in de
5
gewenste positie zetten.
naar buiten = Comforttemperatuur
naar binnen = Verlaagde temperatuur
6
Bedrijfsmodus schakelaar (6)
É Comforttemperatuur, continue
2
Automatisch bedrijf (klokfunctie), tijdgestuurd
schakelen tussen de comfort- en verlaagde
temperatuur.
Ñ
Verlaagde temperatuur, continue
P Vorstbeveiliging, continue (5 °C)
Uit, er wordt niet geregeld. De regelaar zelf
wordt hierbij echter n i e t van de hulpspanning
afgeschakeld.
Batterijen verwisselen
Als de klok duidelijk achterblijft, dient u binnen 1
week de batterijen te vervangen.
Let hierbij op de juiste positie van de polen.
3
4
5
2
Aansluitschema
9
2
3
Batterij
Batterijen, oplaadbaar of gewone, die-
nen te allen tijde op een verantwoor-
de manier ingeleverd te worden bij
een milieu verzamelpunt. Dit kan bij
uw gemeente of in speciaal bestemde
batterij containers (vaak in winkels aanwezig).
6
1
