Bedienungs- und
Installationsanleitung

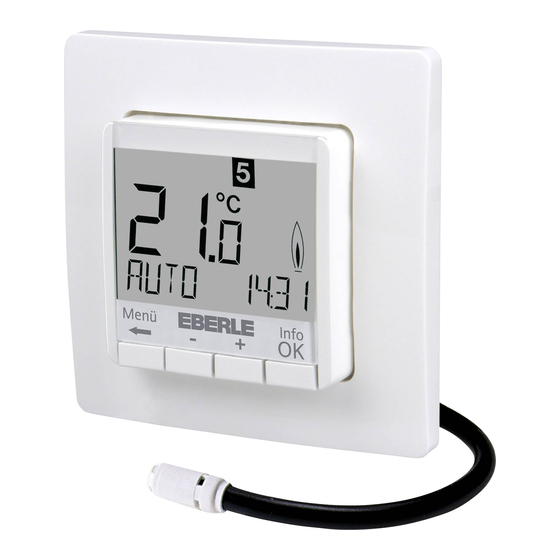

Fußbodentemperaturregler FIT 3F
1 Funktionsprinzip
Der programmierbare Thermostat FIT ermöglicht es,
Schaltzeiten (bis zu 9 je Tag) und Temperaturen entsprechend
den persönlichen Gewohnheiten einzustellen. Nach der
Installation zeigt der Regler automatisch die aktuelle Uhrzeit
und Bodentemperatur. In der Betriebsart Automatik (AUTO)
wird die Heizung automatisch nach den Schaltzeiten und
Temperaturen geregelt, die in Programm 1 eingestellt sind
(siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von
der Fußboden-Temperatur die vom Fernfühler gemessen wird.
Die Heizung wird eingeschaltet, wenn die Temperatur unter
den eingestellten Wert sinkt.
2 Installation
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöff-
net und gemäß dem Schaltbild im Gehäusedeckel bzw.
dieser Anleitung installiert werden. Dabei sind die beste-
henden
Sicherheitsvorschriften
Schutzklasse II zu erreichen, müssen entsprechende
Installationsmaßnahmen ergriffen werden. Dieses unab-
hängig montierbare elektronische Gerät dient der
Regelung der Temperatur ausschließlich in trockenen und
geschlossenen Räumen, mit üblicher Umgebung. Das
Gerät entspricht EN 60730, es arbeitet nach der
Wirkungsweise 1C
3 Verwendung
Der elektronische Fußbodentemperaturregler FIT 3F kann
verwendet werden zur Regelung der Bodentemperatur in
Verbindung mit:
• Fußbodendirektheizung
• Fußbodentemperiersystemen
4 Eigenschaften
• Einzeilige Textanzeige zur vereinfachten Bedienung
• Hintergrundbeleuchtung
(aus, dauernd, nur nach Tastendruck)
• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)
• automatische Sommer-Winterzeitumschaltung
• max 9 Schaltzeiten pro Tag (je Tag verschieden)
• Voreingestellte und anpassbare Zeitprogramme
• Optimum-Start (Temperatur wird zur eingestellten Zeit
erreicht)
• Programmierbar bei abgenommenem Bedienteil
• Abschaltfunktion, Taste
für 10 Sek drücken
V
• Urlaubsfunktion mit Datumsangabe (Urlaub von....bis)
• Kurzzeit-Timer (Party) für stundenweise Änderung der
Temperatur
• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die
letzten 2 Tage, -Woche, -Monat, -Jahr
• Energiekosten pro Stunde einstellbar
• Frostschutz
• Einstellbereich der Temperatur begrenzbar
• Unbefugtensicherung
• Bedienersprachen einstellbar
• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)
• Bodentemperatur als Zahl lesbar
5. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die
für die Bedienung leicht zugänglich ist.
Einbau
in Unterputzdose Ø 60 mm ("55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge
Achtung!
Montage nur in nichtleitenden
(Plastik) Unterputzdosen.
Elektrischer Anschluss
468 931 003 474-3
Achtung: Leitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für Massivleiter, Querschnitt 1 bis 2,5 mm
Anschluss des Fernfühlers
aktueller Tag
Zum Betrieb des FIT 3F ist ein Fernfühler notwendig. Dieser
Fühler sollte so montiert werden, dass die zu regelnde
aktuelle Boden-
Temperatur richtig erfasst werden kann. Der Fühler sollte in
Temperatur
einem Schutzrohr verlegt werden. Dies erleichtert einen spä-
Es wird geheizt
teren Austausch. Der Fernfühler kann mit einer 2-adrigen
(Blinkt wenn
Leitung für 230 V bis ca. 50 m verlängert werden. Enge
Unter teil nicht ver-
Parallelführung mit Netzleitungen z. B. im Kabelkanal, ist zu
fügbar (abgezogen,
vermeiden.
ohne Spannung))
Hilfe Text
Achtung!
Betriebsart AUTO
Die Fühlerleitungen führen Netzspannung.
aktuelle Zeit 14:31
6 Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Temperaturanzeige
Ausgang
Schaltstrom
Ausgangssignal
PWM-Zykluszeit
Minimale Schaltzeit
Leistungsaufnahme
Ganggenauigkeit
Gangreserve
Fernfühler
Umgebungstemperatur
Lagerung
Bemessungs-Stoßspannung
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
Schutzklasse
Softwareklasse
Verschmutzungsgrad
zu
beachten.
Um
Gewicht (mit Fernfühler)
* bei Strom > 14A, N-Leitung nicht über den Regler schleifen,
sondern separat verklemmen.
7 Schaltbild / Maße
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
Fernfühler F 193 720
Zum Einführen oder Entfernen eines flexi-
blen Drahtes den Betätiger eindrücken.
2
FIT 3F
230 V AC 50 HZ (195...253 V)
10 °C bis 40 °C; in 0,5 °C Schritten
0,1 °C Schritte
Relais Schließer, potential-gebunden
10mA ... 16(4)A *; 230 V~
Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)
einstellbar
10 Minuten
~ 1,2 W
< 4 Min / Jahr
~ 10 Jahre
F 193 720, Länge 4m, kann bis
50m verlängert werden.
Betrieb 0°C bis 40°C (ohne Betauung)
-20° C bis 70° C (ohne Betauung)
4 kV
115 °C
230V, 0,1A
IP 30
II (siehe Achtung)
A
2
~ 280 g
230 V~ 50 Hz
N
L
Last /
Load
N
N
L
Sensor
Die Drähte müssen so montiert
werden, daß der Plastik streifen
als Isolation zur Befestigungs -
schraube wirkt.
8. Voreingestellte Programme
Der Regler verfügt über 3 voreingestellte Zeit- und
Temperaturprogramme. Als Stan dard ein stellung ist Programm
1 eingestellt (siehe unten). Falls dieses Programm den
Vorstellungen entspricht, brauchen keine Änderungen vorge-
nommen werden.
Zur Auswahl eines anderen Programms
9. G1 (Programm wählen)
Programm 1
Montag bis Freitag
Schaltzeit
1
2
Uhrzeit
6:00
8:00
Temperatur °C
28,0
18,0
Samstag und Sonntag
Schaltzeit
1
2
Uhrzeit
8:00
10:00
Temperatur °C
28,0
18,0
28
27
26
25
24
23
22
21
20
19
18
17
Mo - Fr
16
Sa - So
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
Programm 2
Montag bis Freitag
Schaltzeit
1
2
3
Uhrzeit
6:00
8:00
12:00 14:00 19:00
Temperatur °C
28,0
18,0
28,0
Samstag und Sonntag
Schaltzeit
1
2
3
Uhrzeit
8:00
10:00 12:00 14:00 19:00
Temperatur °C
28,0
18,0
28,0
28
27
26
25
24
23
22
21
20
19
18
17
Mo - Fr
16
Sa - So
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
Programm 3
Montag bis Freitag
Schaltzeit
1
2
Uhrzeit
11:00 13:00
Temperatur °C
28,0
18,0
Samstag und Sonntag
Schaltzeit
1
2
Uhrzeit
8:00
10:00
Temperatur °C
28,0
18,0
28
27
26
25
24
23
22
21
20
19
18
17
Mo - Fr
16
Sa - So
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
Hinweise zum Programmieren
• Die Einstellfunktionen beenden sich automatisch 3 Minuten
nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)
• Eingabe eines Code: mit + – den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden
beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „Programm wählen" oder
H2 für „Regelungs-Art"
• In der Reihenfolge der Nummern können Lücken vor -
kommen
Fehlerbeseitigung
1. Es wird zu spät warm:
a. Stimmen die programmierten Schaltzeiten und die
Uhrzeit?
b. Ist „optimum Start" eingeschaltet? (siehe H7)
Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?
c. war Sommer/Winterzeit Umschaltung (siehe G5)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe G6)
3. Der Einstellbereich der Temperatur ist begrenzt:
Ist die Temperaturbegrenzung eingestellt (siehe G7)
4. Die Temperaturanzeige ändert sich nicht:
ist Anzeige der Solltemperatur aktiviert (siehe G10)
3
4
19:00
22:00
28,0
15,0
3
4
19:00
22:00
28,0
15,0
18:00 h
20:00 h
22:00 h
4
5
6
22:00
18,0
28,0
15,0
4
5
6
22:00
18,0
28,0
15,0
18:00 h
20:00 h
22:00 h
3
22:00
15,0
3
4
19:00
22:00
28,0
15,0
18:00 h
20:00 h
22:00 h
