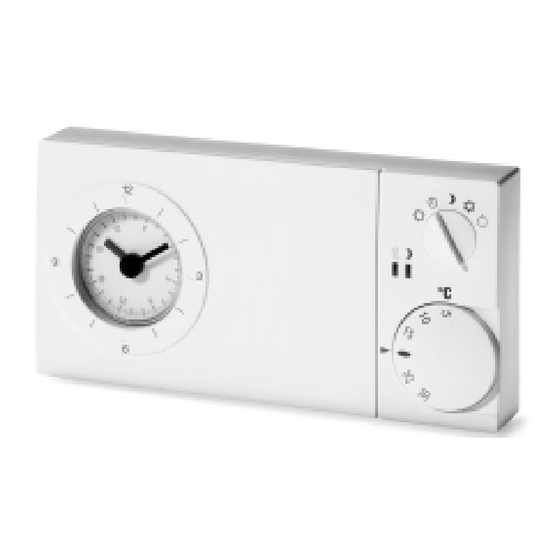

Elektronischer uhrenthermostat

Werbung

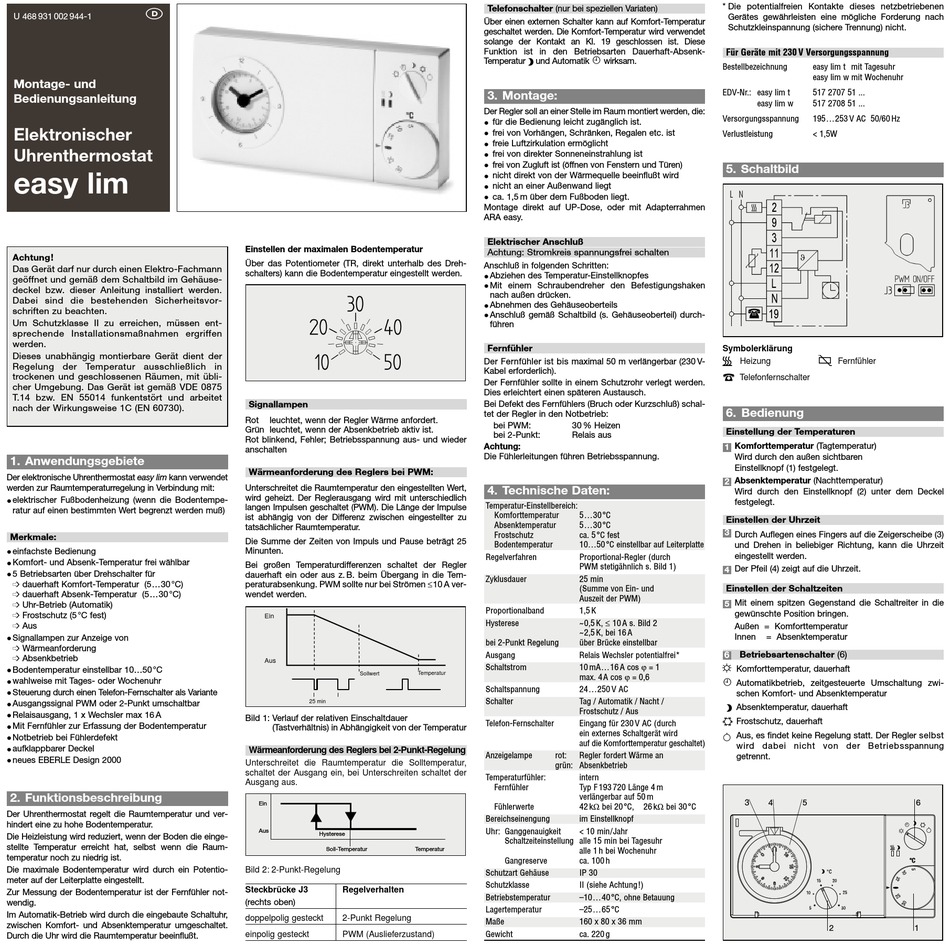

U 468 931 002 944-1
Montage- und
Bedienungsanleitung
Elektronischer
Uhrenthermostat
easy lim
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann
geöffnet und gemäß dem Schaltbild im Gehäuse-
deckel bzw. dieser Anleitung installiert werden.
Dabei sind die bestehenden Sicherheitsvor-
schriften zu beachten.
Um Schutzklasse II zu erreichen, müssen ent-
sprechende Installationsmaßnahmen ergriffen
werden.
Dieses unabhängig montierbare Gerät dient der
Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen, mit übli-
cher Umgebung. Das Gerät ist gemäß VDE 0875
T.14 bzw. EN 55014 funkentstört und arbeitet
nach der Wirkungsweise 1C (EN 60730).
1. Anwendungsgebiete
Der elektronische Uhrenthermostat easy lim kann verwendet
werden zur Raumtemperaturregelung in Verbindung mit:
elektrischer Fußbodenheizung (wenn die Bodentempe-
ratur auf einen bestimmten Wert begrenzt werden muß)
Merkmale:
einfachste Bedienung
Komfort- und Absenk-Temperatur frei wählbar
5 Betriebsarten über Drehschalter für
dauerhaft Komfort-Temperatur (5...30 °C)
dauerhaft Absenk-Temperatur (5...30 °C)
Uhr-Betrieb (Automatik)
Frostschutz (5 °C fest)
Aus
Signallampen zur Anzeige von
Wärmeanforderung
Absenkbetrieb
Bodentemperatur einstellbar 10...50 °C
wahlweise mit Tages- oder Wochenuhr
Steuerung durch einen Telefon-Fernschalter als Variante
Ausgangssignal PWM oder 2-Punkt umschaltbar
Relaisausgang, 1 x Wechsler max 16 A
Mit Fernfühler zur Erfassung der Bodentemperatur
Notbetrieb bei Fühlerdefekt
aufklappbarer Deckel
neues EBERLE Design 2000
2. Funktionsbeschreibung
Der Uhrenthermostat regelt die Raumtemperatur und ver-
hindert eine zu hohe Bodentemperatur.
Die Heizleistung wird reduziert, wenn der Boden die einge-
stellte Temperatur erreicht hat, selbst wenn die Raum-
temperatur noch zu niedrig ist.
Die maximale Bodentemperatur wird durch ein Potentio-
meter auf der Leiterplatte eingestellt.
Zur Messung der Bodentemperatur ist der Fernfühler not-
wendig.
Im Automatik-Betrieb wird durch die eingebaute Schaltuhr,
zwischen Komfort- und Absenktemperatur umgeschaltet.
Durch die Uhr wird die Raumtemperatur beeinflußt.
Einstellen der maximalen Bodentemperatur
Über das Potentiometer (TR, direkt unterhalb des Dreh-
schalters) kann die Bodentemperatur eingestellt werden.
Signallampen
Rot
leuchtet, wenn der Regler Wärme anfordert.
Grün leuchtet, wenn der Absenkbetrieb aktiv ist.
Rot blinkend, Fehler; Betriebsspannung aus- und wieder
anschalten
Wärmeanforderung des Reglers bei PWM:
Unterschreitet die Raumtemperatur den eingestellten Wert,
wird geheizt. Der Reglerausgang wird mit unterschiedlich
langen Impulsen geschaltet (PWM). Die Länge der Impulse
ist abhängig von der Differenz zwischen eingestellter zu
tatsächlicher Raumtemperatur.
Die Summe der Zeiten von Impuls und Pause beträgt 25
Minunten.
Bei großen Temperaturdifferenzen schaltet der Regler
dauerhaft ein oder aus z. B. beim Übergang in die Tem-
peraturabsenkung. PWM sollte nur bei Strömen ≤10 A ver-
wendet werden.
Ein
Aus
Temperatur
Sollwert
25 min
Bild 1: Verlauf der relativen Einschaltdauer
(Tastverhältnis) in Abhängigkeit von der Temperatur
Wärmeanforderung des Reglers bei 2-Punkt-Regelung
Unterschreitet die Raumtemperatur die Solltemperatur,
schaltet der Ausgang ein, bei Unterschreiten schaltet der
Ausgang aus.
Ein
Aus
Hysterese
Soll-Temperatur
Temperatur
Bild 2: 2-Punkt-Regelung
Steckbrücke J3
Regelverhalten
(rechts oben)
doppelpolig gesteckt
2-Punkt Regelung
einpolig gesteckt
PWM (Auslieferzustand)
Telefonschalter
(nur bei speziellen Variaten)
Über einen externen Schalter kann auf Komfort-Temperatur
geschaltet werden. Die Komfort-Temperatur wird verwendet
solange der Kontakt an Kl. 19 geschlossen ist. Diese
Funktion ist in den Betriebsarten Dauerhaft-Absenk-
2
Temperatur
Ñ
und Automatik
wirksam.
3. Montage:
Der Regler soll an einer Stelle im Raum montiert werden, die:
für die Bedienung leicht zugänglich ist.
frei von Vorhängen, Schränken, Regalen etc. ist
freie Luftzirkulation ermöglicht
frei von direkter Sonneneinstrahlung ist
frei von Zugluft ist (öffnen von Fenstern und Türen)
nicht direkt von der Wärmequelle beeinflußt wird
nicht an einer Außenwand liegt
ca. 1,5 m über dem Fußboden liegt.
Montage direkt auf UP-Dose, oder mit Adapterrahmen
ARA easy.
Elektrischer Anschluß
Achtung: Stromkreis spannungsfrei schalten
Anschluß in folgenden Schritten:
Abziehen des Temperatur-Einstellknopfes
Mit einem Schraubendreher den Befestigungshaken
nach außen drücken.
Abnehmen des Gehäuseoberteils
Anschluß gemäß Schaltbild (s. Gehäuseoberteil) durch-
führen
Fernfühler
Der Fernfühler ist bis maximal 50 m verlängerbar (230 V-
Kabel erforderlich).
Der Fernfühler sollte in einem Schutzrohr verlegt werden.
Dies erleichtert einen späteren Austausch.
Bei Defekt des Fernfühlers (Bruch oder Kurzschluß) schal-
tet der Regler in den Notbetrieb:
bei PWM:
30 % Heizen
bei 2-Punkt:
Relais aus
Achtung:
Die Fühlerleitungen führen Betriebsspannung.
4. Technische Daten:
Temperatur-Einstellbereich:
Komforttemperatur
5...30 °C
Absenktemperatur
5...30°C
Frostschutz
ca. 5°C fest
Bodentemperatur
10...50°C einstellbar auf Leiterplatte
Regelverfahren
Proportional-Regler (durch
PWM stetigähnlich s. Bild 1)
Zyklusdauer
25 min
(Summe von Ein- und
Auszeit der PWM)
Proportionalband
1,5 K
~0,5 K, ≤ 10 A s. Bild 2
Hysterese
~2,5 K, bei 16 A
bei 2-Punkt Regelung
über Brücke einstellbar
Ausgang
Relais Wechsler potentialfrei*
10 mA...16 A cos ϕ = 1
Schaltstrom
max. 4A cos ϕ = 0,6
Schaltspannung
24...250 V AC
Schalter
Tag / Automatik / Nacht /
Frostschutz / Aus
Telefon-Fernschalter
Eingang für 230 V AC (durch
ein externes Schaltgerät wird
auf die Komforttemperatur geschaltet)
Anzeigelampe
rot:
Regler fordert Wärme an
grün: Absenkbetrieb
Temperaturfühler:
intern
Fernfühler
Typ F 193 720 Länge 4 m
verlängerbar auf 50 m
Fühlerwerte
42 kΩ bei 20 °C,
26 kΩ bei 30°C
Bereichseinengung
im Einstellknopf
Uhr: Ganggenauigkeit
< 10 min/Jahr
Schaltzeiteinstellung alle 15 min bei Tagesuhr
alle 1 h bei Wochenuhr
Gangreserve
ca. 100 h
Schutzart Gehäuse
IP 30
Schutzklasse
II (siehe Achtung!)
Betriebstemperatur
–10...40 °C, ohne Betauung
Lagertemperatur
–25...65°C
Maße
160 x 80 x 36 mm
Gewicht
ca. 220 g
* Die potentialfreien Kontakte dieses netzbetriebenen
Gerätes gewährleisten eine mögliche Forderung nach
Schutzkleinspannung (sichere Trennung) nicht.
Für Geräte mit 230 V Versorgungsspannung
Bestellbezeichnung
easy lim t mit Tagesuhr
easy lim w mit Wochenuhr
EDV-Nr.: easy lim t
517 2707 51 ...
easy lim w
517 2708 51 ...
Versorgungsspannung
195...253 V AC 50/60 Hz
Verlustleistung
< 1,5W
5. Schaltbild
Symbolerklärung
U Heizung
Fernfühler
Telefonfernschalter
6. Bedienung
Einstellung der Temperaturen
1
Komforttemperatur (Tagtemperatur)
Wird durch den außen sichtbaren
Einstellknopf (1) festgelegt.
Absenktemperatur (Nachttemperatur)
2
Wird durch den Einstellknopf (2) unter dem Deckel
festgelegt.
Einstellen der Uhrzeit
3
Durch Auflegen eines Fingers auf die Zeigerscheibe (3)
und Drehen in beliebiger Richtung, kann die Uhrzeit
eingestellt werden.
Der Pfeil (4) zeigt auf die Uhrzeit.
4
Einstellen der Schaltzeiten
Mit einem spitzen Gegenstand die Schaltreiter in die
5
gewünschte Position bringen.
Außen = Komforttemperatur
Innen
= Absenktemperatur
6
Betriebsartenschalter (6)
É Komforttemperatur, dauerhaft
2
Automatikbetrieb, zeitgesteuerte Umschaltung zwi-
schen Komfort- und Absenktemperatur
Ñ
Absenktemperatur, dauerhaft
P Frostschutz, dauerhaft
Aus, es findet keine Regelung statt. Der Regler selbst
wird dabei nicht von der Betriebsspannung
getrennt.
3
4
5
21
2
6
1
